Remplacer la pile mémoire du Furuno GP1650W

Depuis plus d'un an, mon traceur affichait un défaut de batterie au démarrage.

J'ai contacté le plus important réparateur Furuno du port des Sables d'Olonne mais il m'a répondu "que ce genre de matériel était  à remplacer et qu'il ne le réparait plus".

J'ai donc démonté complètement l'appareil pour trouver cette pile. Cela prend pas mal de temps car il faut tout démonter mais, un tournevis cruciforme suffit. Les raccords entre les différents circuits imprimés se font par connecteur ou limandes.

 Je ne comprends pas que Furuno indique qu'il faut remplacer cette pile tous les 4 à 5 ans et qu'elle soit si inaccessible.

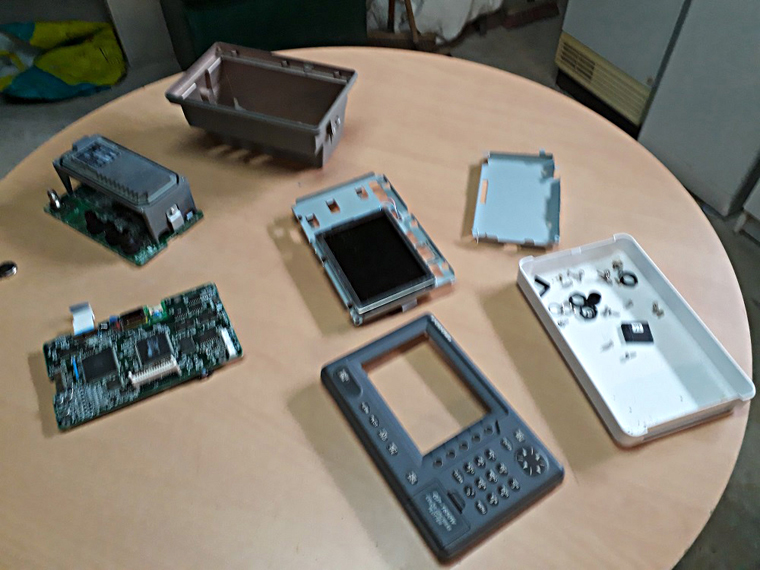

Ci dessous la photo de l'appareil en pièces détachées.

démonte

C'est une pile spéciale, une CR2450 mais à la quelle il a été ajouté 3 pattes pour la souder sur le circuit imprimé.

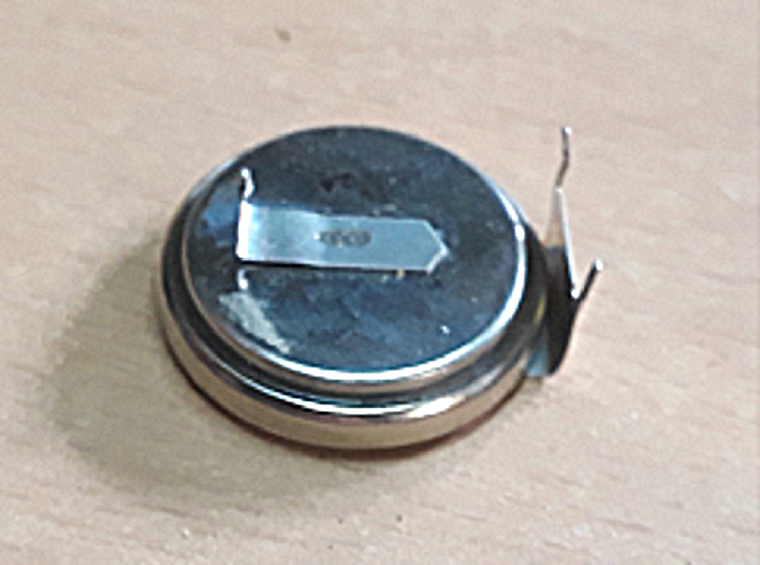

Ci dessous la photo de la pile d'origine soudée sur le circuit imprimé.

pileorigine

J'ai trouvé une pile identique mais vendue 49,69€ ttc + 18€ de frais de port.

J'ai donc acheté une pile sur amazon à 2€ livré et un support de pile chez Ebay à 1,60€ livré soit au total 3,6€.

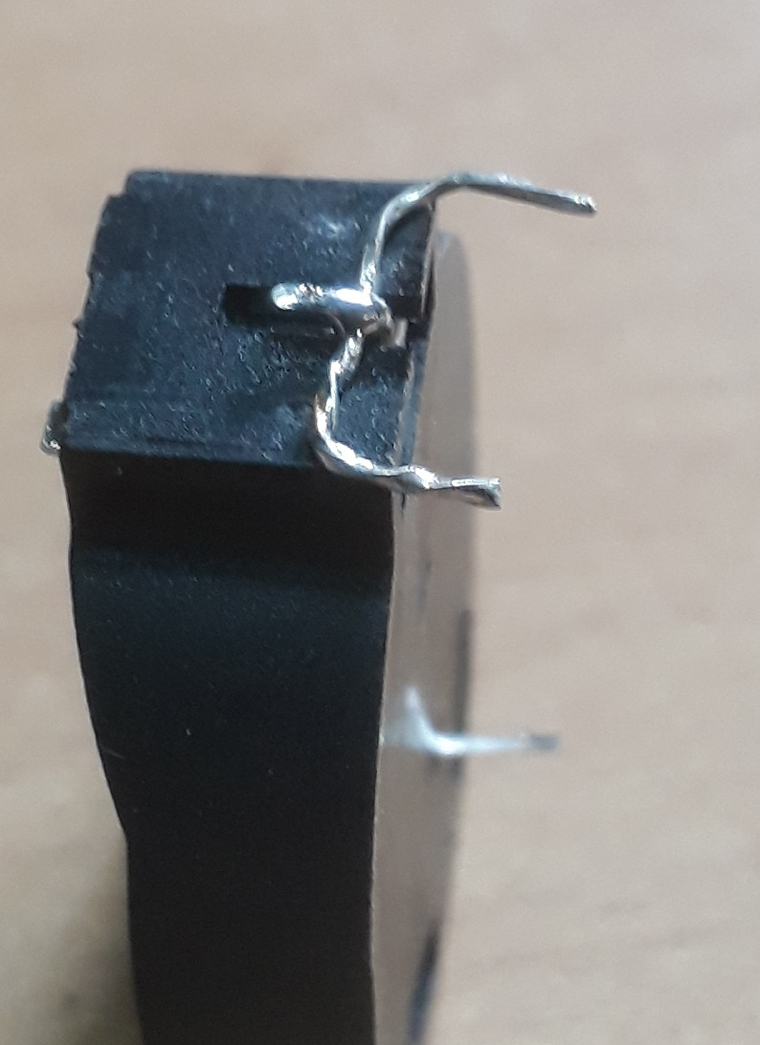

Ci dessous la photo du nouveau support de pile modifié prêt à être ressoudé sur le circuit imprimé.

 suportpile

J'ai réalisé un petit pont pour réunir les deux points de soudure du + et ai soudé le support sur le circuit imprimé.

Le support de pile est solidarisé au circuit imprimé par de la colle au pistolet à chaud ( comme l'ancienne pile).

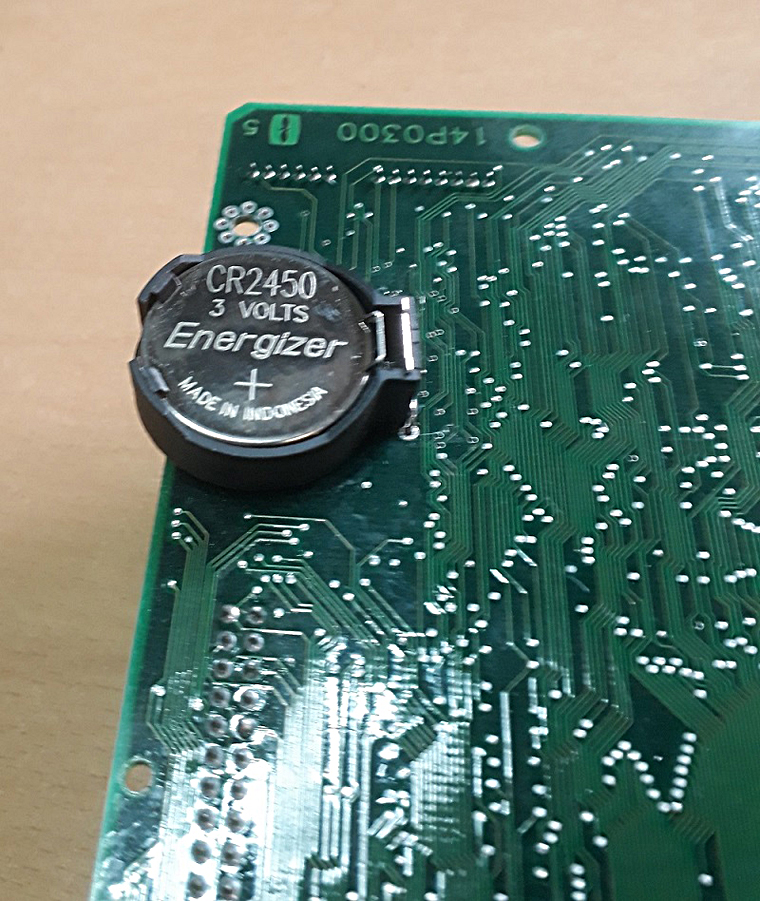

Ci dessous la pile ressoudée sur le circuit imprimé.

circuitimprime

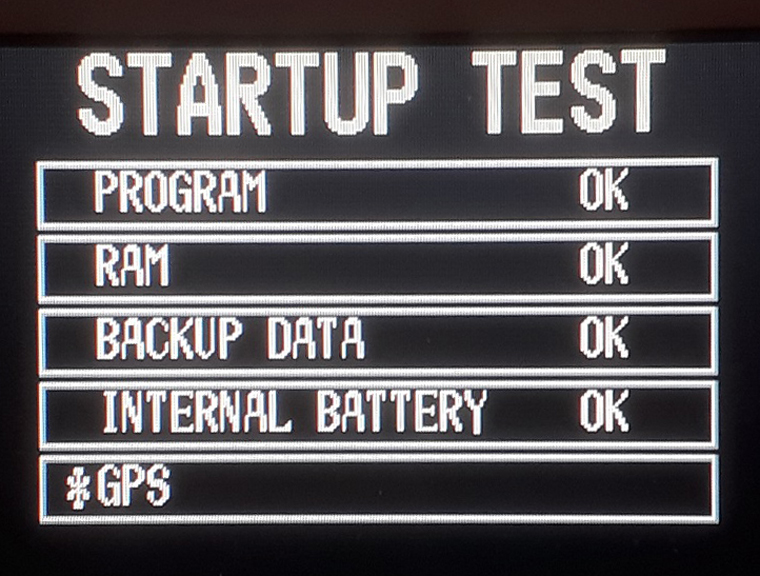

L'appareil est remonté sur le bateau et ci dessous la photo du test au démarrage.

ecrantest

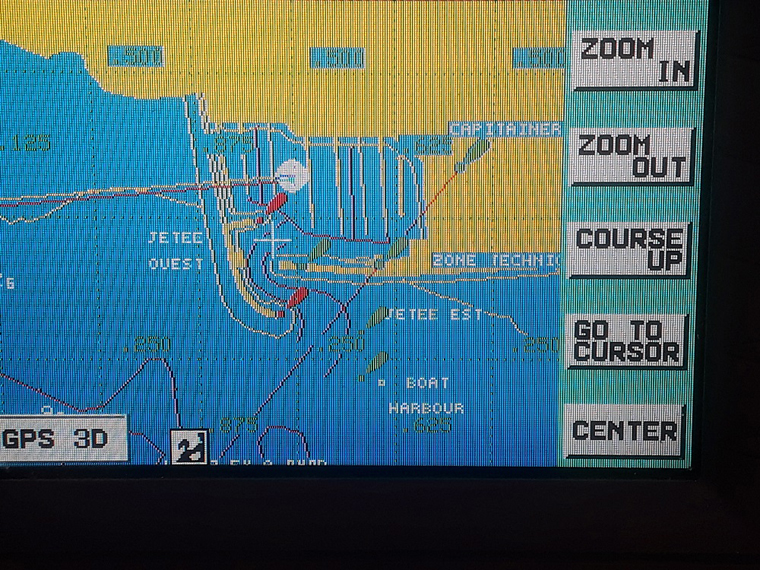

 Ci dessous la photo de l'écran du traceur/GPS en fonctionnement.

 affichageapres

L'avantage et que la prochaine fois, le remplacement sera plus facile avec moins de démontage.

Outils nécessaires:

1 petit tournevis cruciforme

1 fer à souder et une pompe à dessouder

1 support de pile : https://www.ebay.fr/itm/172540564279

1 pile : https://www.amazon.fr/dp/B06ZYD3MY9/ref=pe_3044141_189395771_TE_3p_dp_1

nota: le porte pile et la pile sont vendus par deux.



... Et de la patience, démontage, remontage 1 à 2h !

Sylvain sur Moana
