Dossiers 1090/1040

Hublots encastrés

Les anciens hublots de pont, fixés par des vis canon traversantes étaient une cause de fuite et d'humidité importante dans le bateau, entrainant le pourissement des boiseries. Le plan a donc été de remplacer les panneaux plexi en les collant uniquement, sans vissage, et en les encastrant dans le roof.

Les hublots latéraux

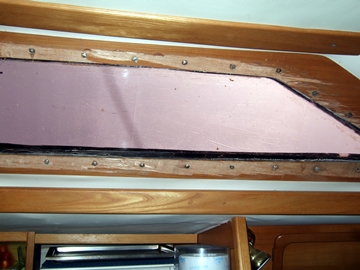

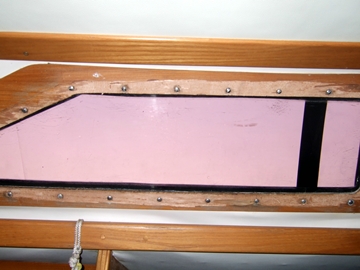

L'état des anciens hublots et des boiseries:

DSCF7164360DSCF7165360

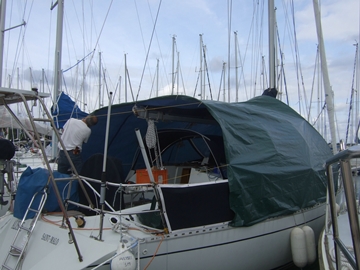

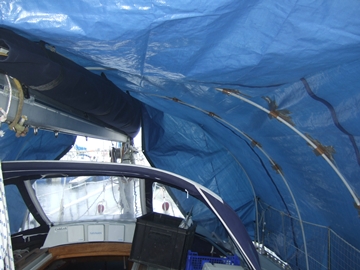

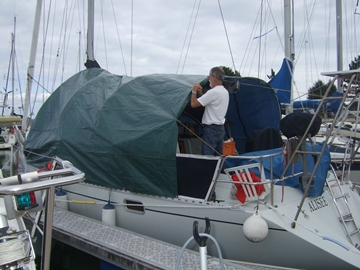

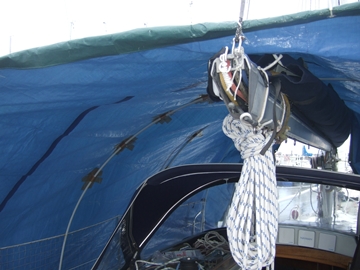

Une tente de protection contre les intempéries est installée au dessus du roof:

DSCF7167360DSCF7168360

DSCF7169360DSCF7170360

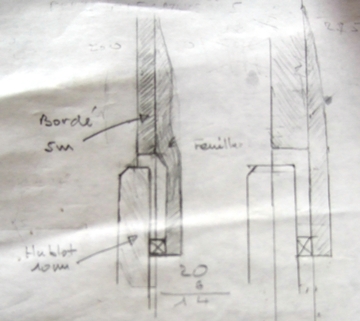

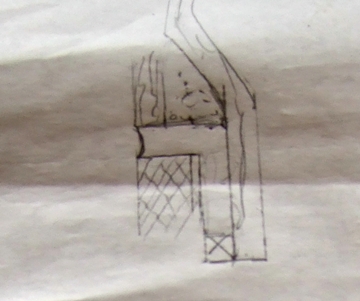

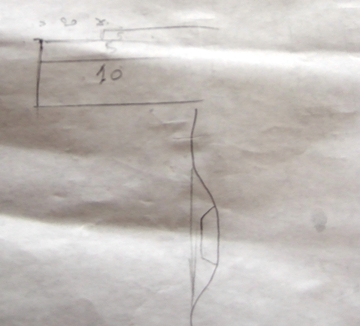

Les schémas des épaulements d'appui des plexis:

DSCF8468a360DSCF8468b360

DSCF8469360

Le masquage des "moules" par du scotch d'emballage qui est démoulant:

DSCF8493360

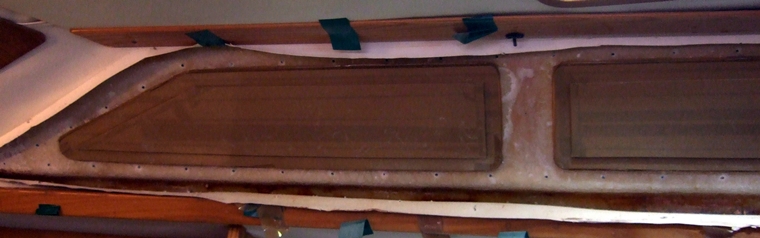

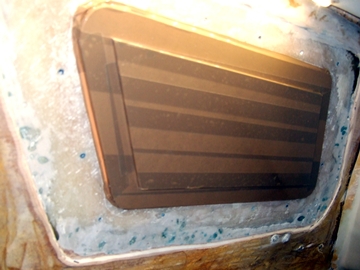

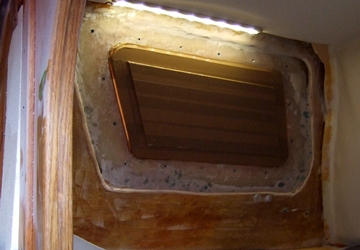

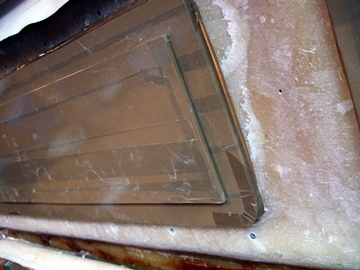

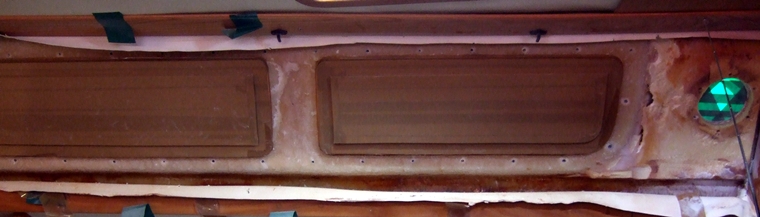

Les "moules" posés dans les ouvertures de hublots, avant la stratification. Les anciens hublots sont restés en place et servent de support aux "moules":

DSCF8470760

DSCF8471760

DSCF8475360

DSCF8479360DSCF8480360

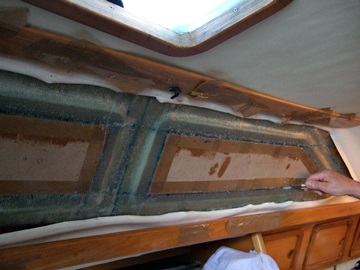

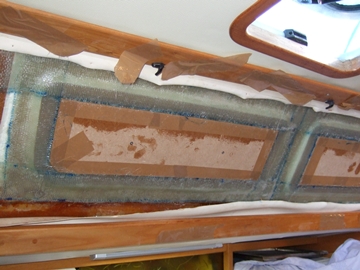

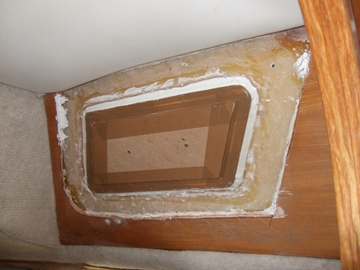

La stratification polyester en mat-roving sur 8mm d'épaisseur:

DSCF8494360DSCF8495360DSCF8496360

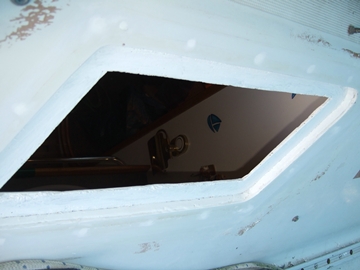

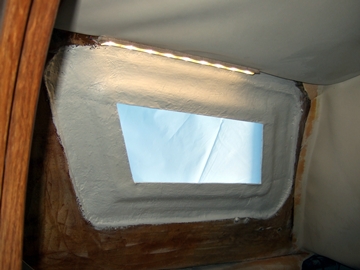

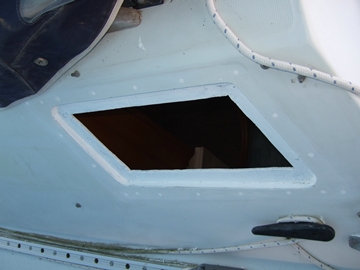

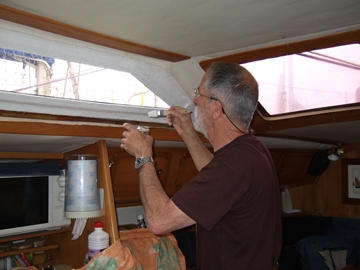

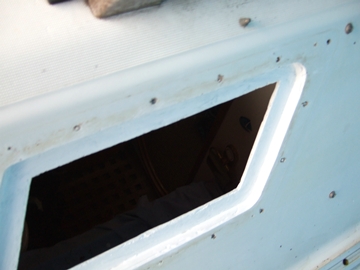

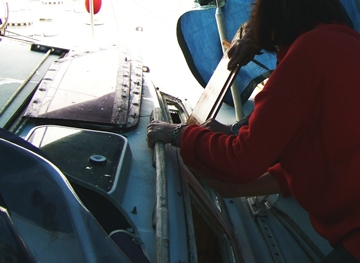

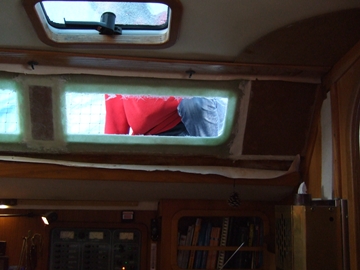

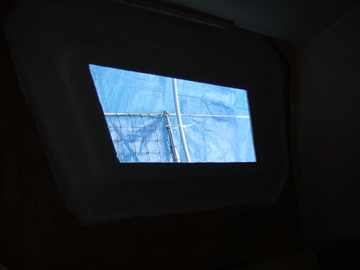

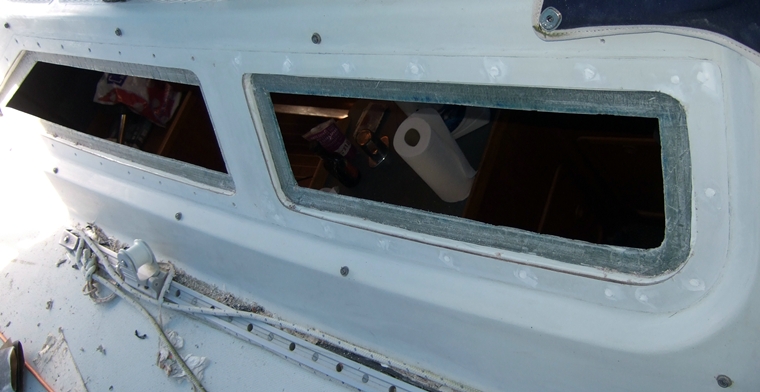

Après stratificaton de l'encastrement:

DSCF8484360DSCF8487360DSCF8490360DSCF8615360

DSCF8491360

DSCF8485360DSCF8502360

DSCF8498360DSCF8499360

DSCF8501760

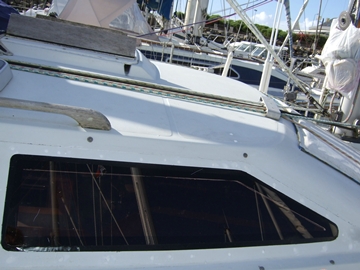

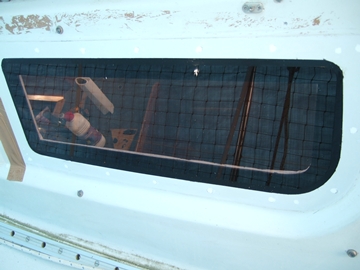

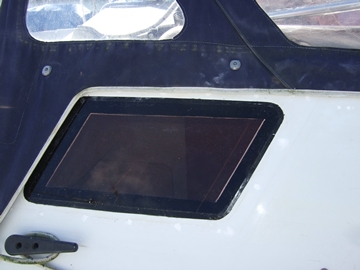

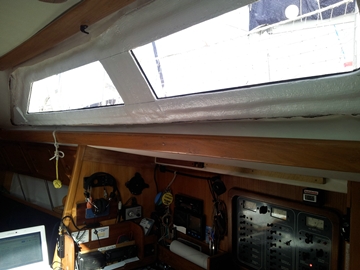

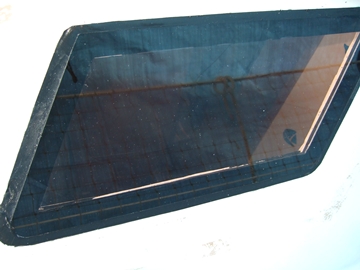

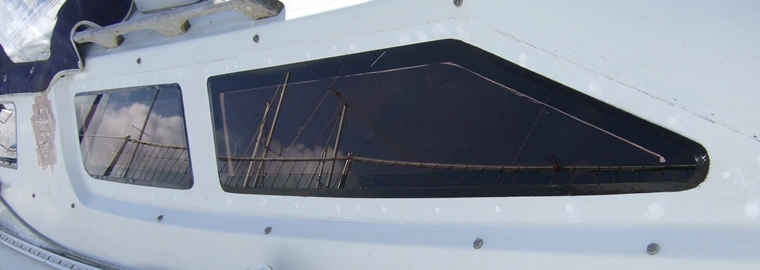

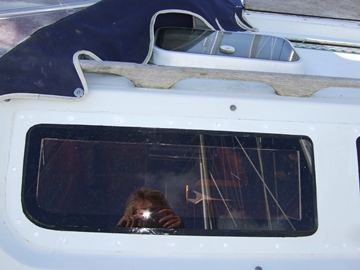

Après collage des plexis:

DSCF8507360DSCF8508360

DSCF8510360DSCF8511360

DSCF8512360

DSCF8513760

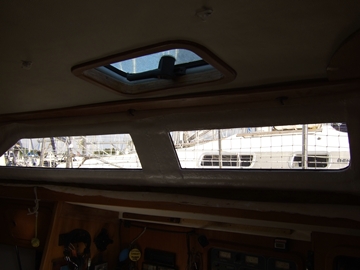

20150605 092720360DSCF8509360

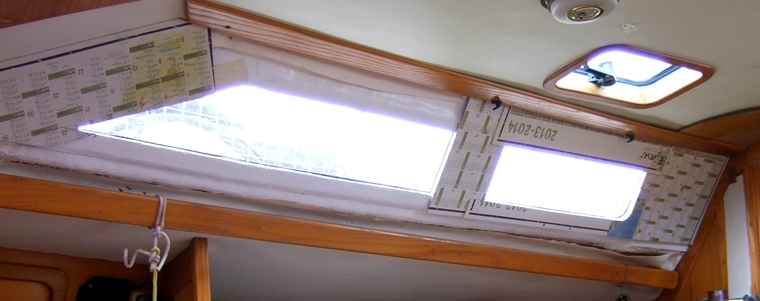

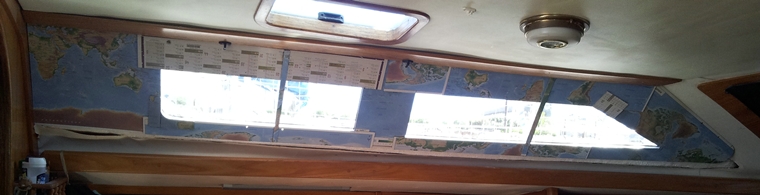

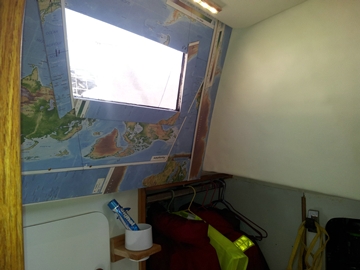

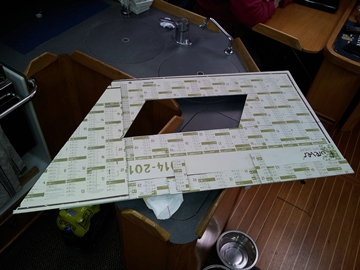

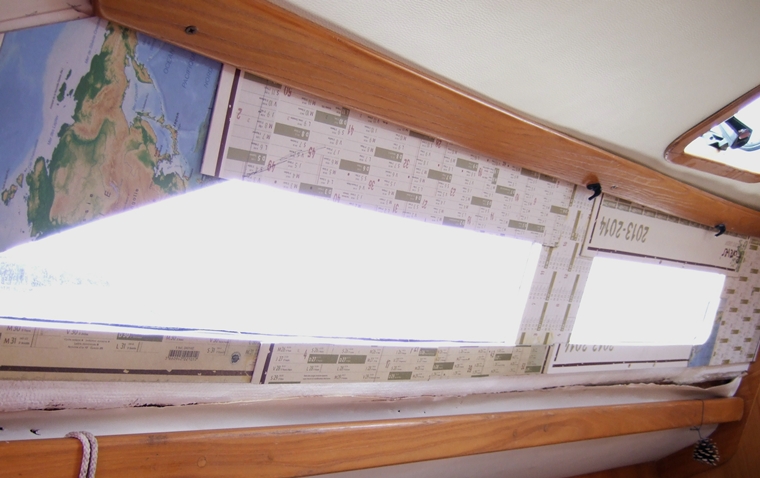

Puis la confection des gabarits de panneaux bois, avec du carton de calendriers:

DSCF8636760

DSCF8638760

20150607 155159760

20150604 113754360

20150602 185721360DSCF8616360

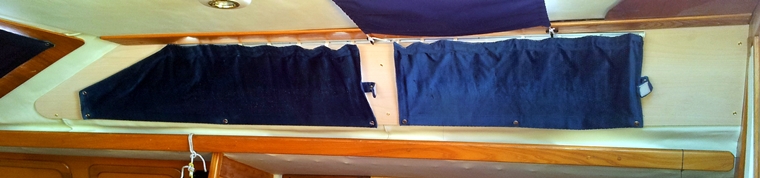

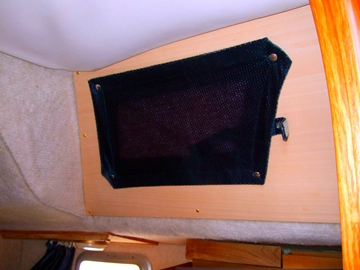

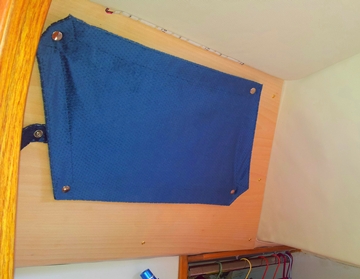

Le panneau bois terminé:

DSCF862336020150604 170152360

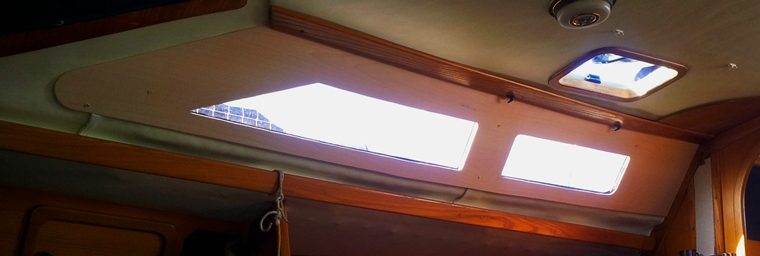

20150606 185521760

20150607 155239760

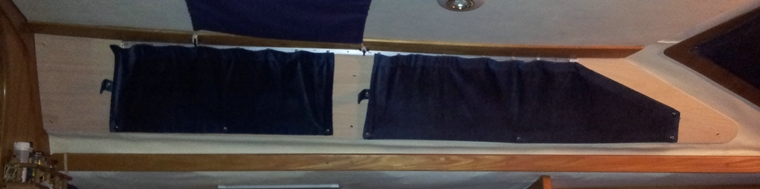

20150608 224624760

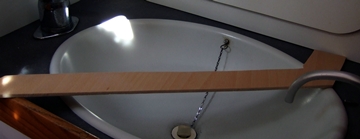

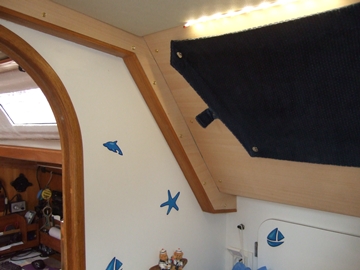

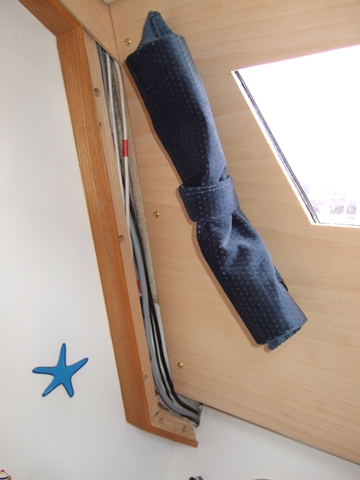

Puis la plinthe coffrage dans le cabinet de toilette:

DSCF8628360DSCF8630360

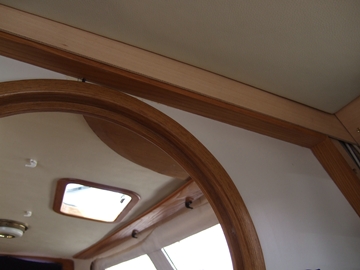

DSCF8629360DSCF8633360

Les 2 hublots avant

Pour l'avant la méthode adoptée a été différente des hublots latéraux. Plus simple, sans avoir besoin des "moules" bois, on stratifie juste les 4 coins de l'ouverture, puis les nouveaux plexis servent de support à la stratification.

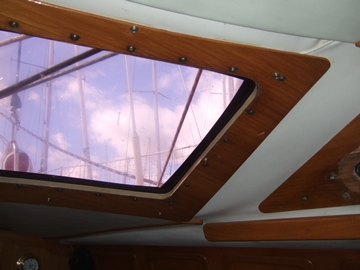

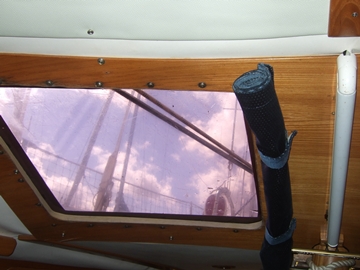

L'état des anciens hublots et des boiseries:

DSCF7162360DSCF7163360

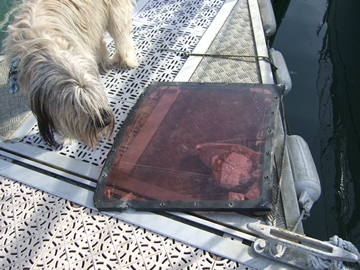

La dépose des anciens plexis et stratification des 4 coins pour supporter le nouveau plexi

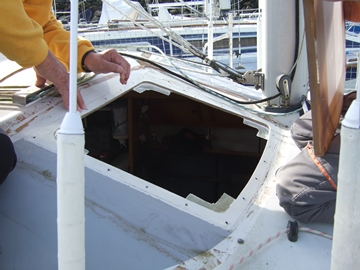

DSCF0091360DSCF0088360

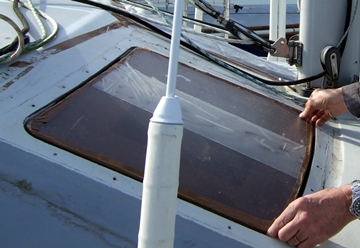

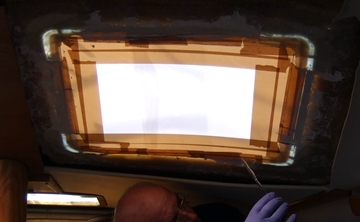

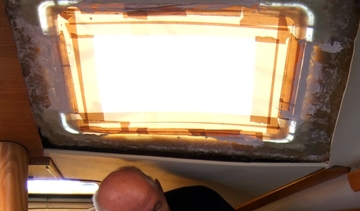

La pose en encastrement des nouveaux plexis:

DSCF0087360DSCF0093360

DSCF0092360

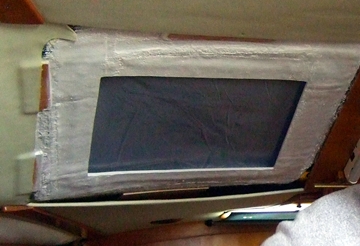

Stratification

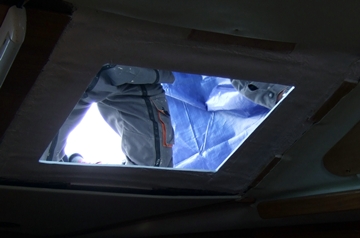

DSCF0101360DSCF0104360

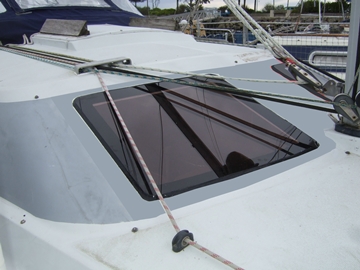

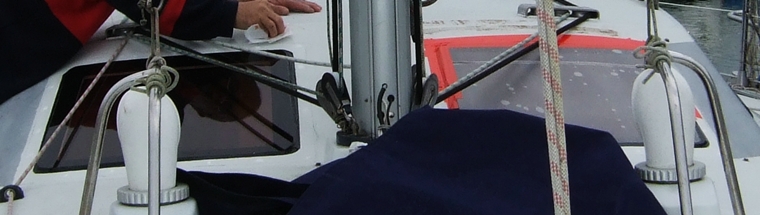

Collage et finition. Plutôt que le traditionnel Sika 295UV, on utilise le Illbruck FA101 qui semble plus résistant aux UVs que le Sika. Avec son primaire pour le plexi, bien entendu.

DSCF0112760

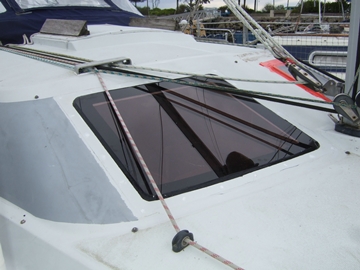

DSCF0114360DSCF0114 2360

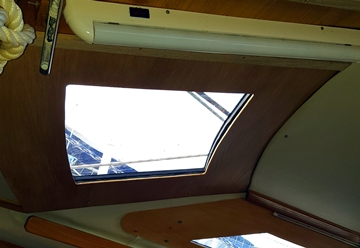

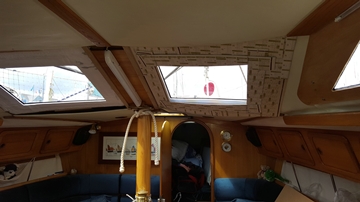

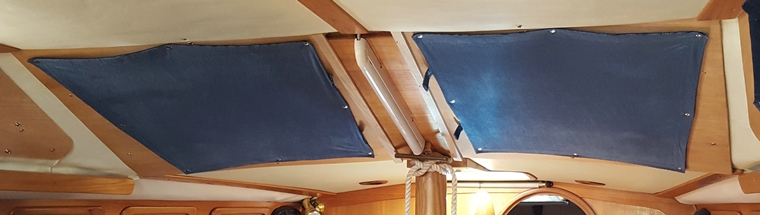

Réalisation des gabarits en carton:

20160617 11540036020160617 195802360

20160618 160414760

Christian, sur Alisée.

Commentaires

#1 GERARD 06-07-2016 19:42
J'ai vu un 1090 ("All You Need") ou les hublots ont été remplacés, juste collés, mais avec tout de même les 4 coins vissés pour plaquer le plexi sur le roof.
