Faisceau électrique Volvo Penta 2003

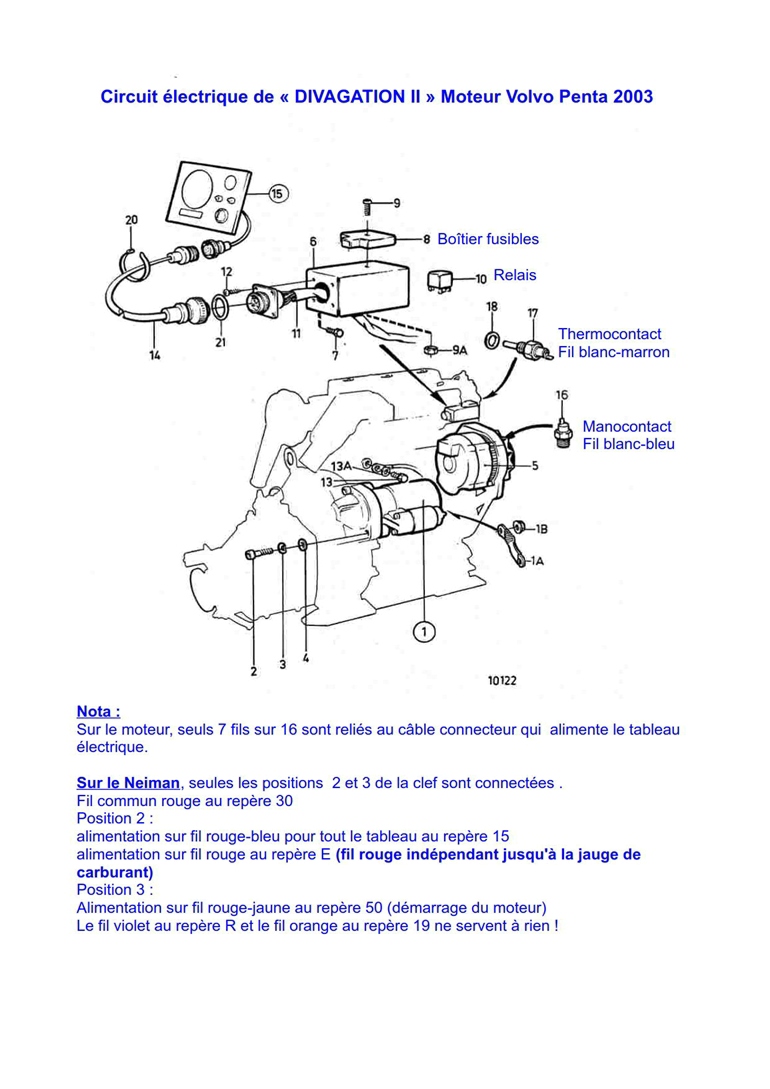

Noticeelec

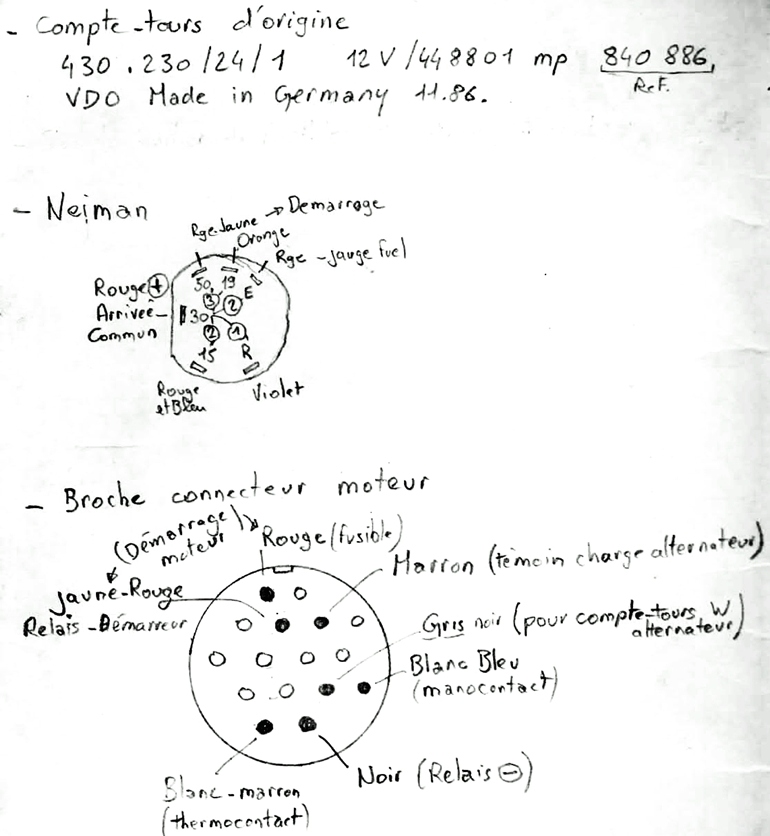

Circuit2003

Thierry, sur Divagation.

Commentaires

#1 Amira Nouira 19-09-2021 18:55
comment ajouter une broche sur le connecteur
#2 Thierry Testevuide 26-09-2021 07:48
Il s'agit du raccordement du câble référencé 14 sur le schéma plus haut. Les vibrations du moteur avec les années de fonctionnement peuvent détériorer l'assemblage.
Sans possibilité de se fournir un nouveau faisceau, il est envisageable de supprimer les broches mâles et femelles et raccorder ensemble chacun des 7 fils utiles reconnaissable par les codes couleurs donnés ci-dessus ..
