Les vaigrages du carré de Encyte

Voici les plans et les fichiers DXF (Drawing eXchange Format) des vaigrages plafond du carré d'un Feeling 1090, de 1987. Ainsi que le vaigrage du plafond de la cabine arrière. Ces plans sont faits pour mon bateau. Je ne peux pas promettre qu'ils sont corrects sur n'importe quel 1090.

Autre remarque au sujet des trous pour les dorades dans les 2 vaigrages avant. Attention avec la taille des trous. J'ai fabriqué de nouveaux caches pour ces évents.
Pourquoi ?... L'ancien cache était à l'intérieur du tuyau PVC et l'eau coulait au dessus de la planche contreplaqué du vaigrage, dans le plafond ! Alors les nouveaux caches sont à l'extérieur du tuyau de ventilation en PVC, ce qui fait que l'eau venant du tuyau coule directement dans le carré, sans endommager le plafond. C'est pourquoi les 2 trous circulaires visibles sur ces images (et dans les fichiers dxf) sont plus gros que le trou standard. Donc prenez garde quand vous couper pour faire le trou, que la taille soit correcte pour vos dorades et vos caches ...

Voici aussi le plan pour les caches.

Schémas des vaigrages plafond

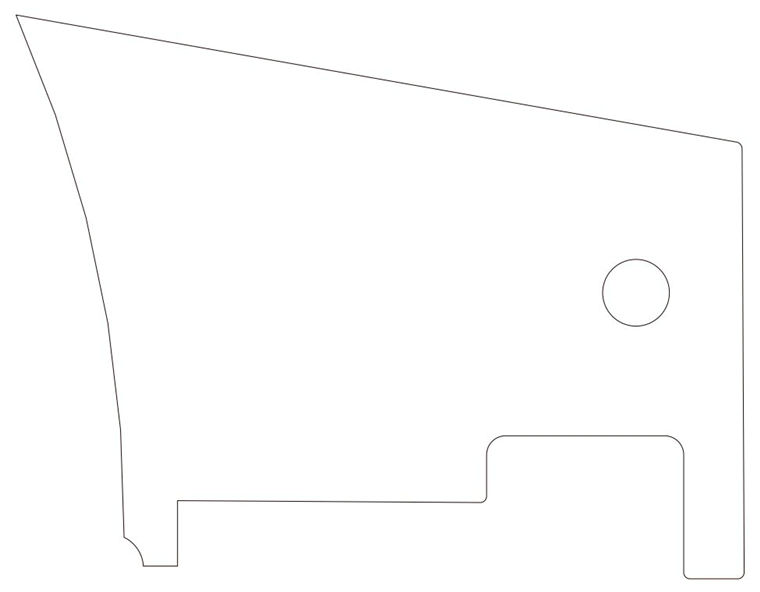

Vaigrage avant bâbord

frontHeadlining3Port

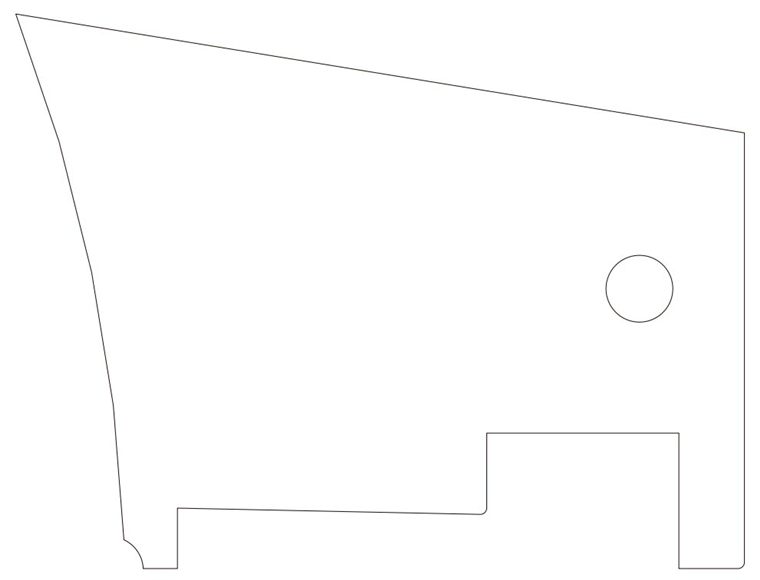

 Vaigrage avant tribord

frontHeadlining3Starboard

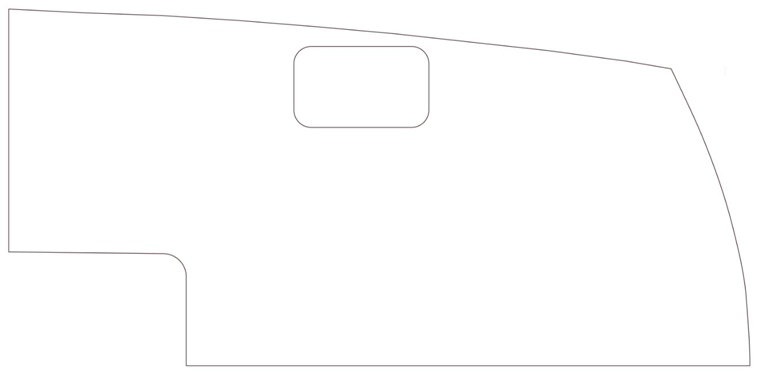

 Vaigrage bâbord cuisine

headliningPort

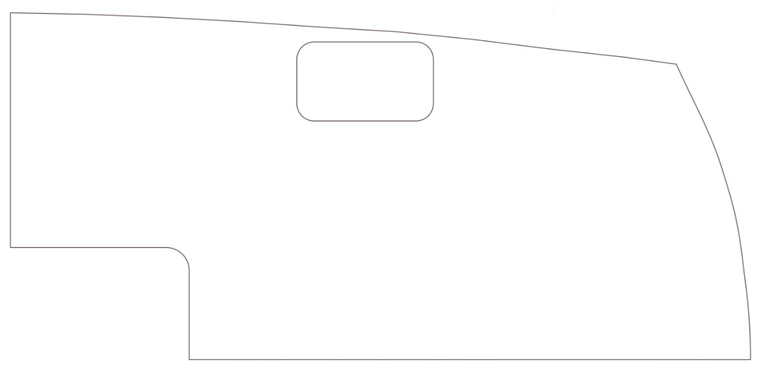

 Vaigrage tribord table à carte

headliningStbd

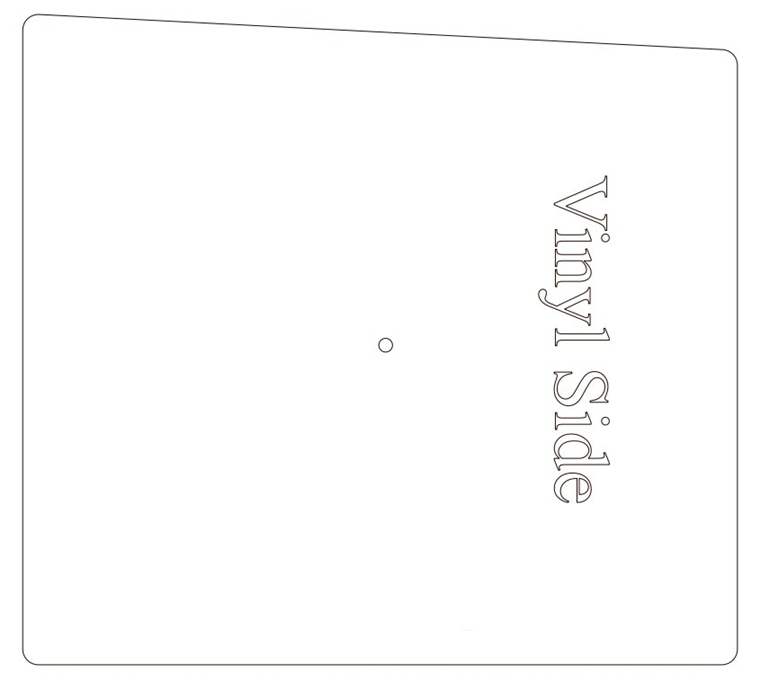

 Vaigrage plafond cabine arrière

MasterCabinHeadlining

Téléchargement des fichiers AutoCad .dxf des vaigrages plafond

Pour faire des mesures sur ces plans, ou les annoter, sans licence AutoCad, vous pouvez utiliser en ligne et gratuitement AutoDesk Viewer

Robin, sur Encyte.
