Dossiers 1090/1040

Vaigrages cabinet de toilette de Boisbarbu

Cet article doit être lu après les articles sur les vaigrages de la cabine avant et celui sur les vaigrages de la cabine arrière. En effet, les méthodes de ces 2 derniers articles ont été utilisées pour le cabinet de toilette, et ces méthodes ne sont donc pas développées dans cet article.

Préparation

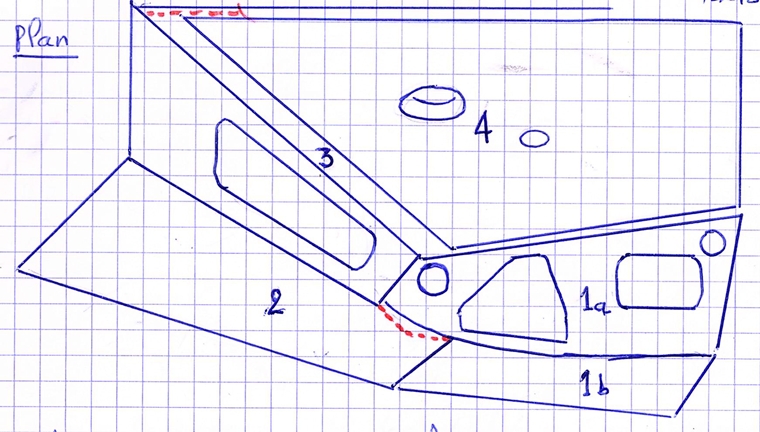

Plan de la cabine et numérotation des pièces de vaigrage

J’ai préféré un plan papier, mais ceci peut être une photo prise avec un grand angle.

numerotation vaigrages 760

La numérotation des pièces concerne les pièces de vaigrage existantes, conçues et posées par le chantier, même si par la suite on pourra décider, pour des raisons de facilité de mise en œuvre, de découper ou grouper différemment certaines pièces.

La numérotation se fait dans l’ordre ou les pièces ont été collées. J’affecte aussi un nom à chaque pièce :

  1. Hublot cockpit
    2. Passavant
    3. Plafond
    4. Faux plafond

Photos

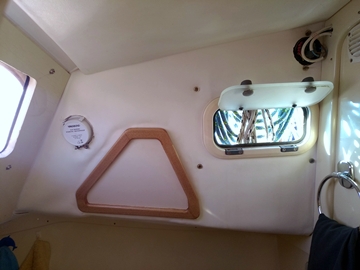

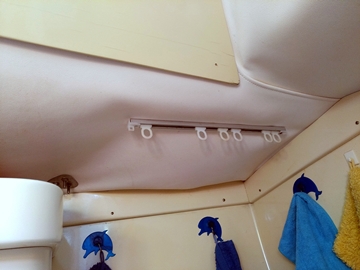

Je prends des photos de chaque pièce et en particulier du recouvrement de pièces mitoyennes. Cela pourra me servir d’aide-mémoire, une fois rentré à la maison.

vaigrage avant1 360vaigrage avant2 360

Ordre du collage

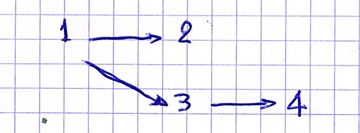

Ce synoptique permet d’avoir une vue claire sur l’ordre chronologique du collage des pièces, et sur les prédécesseurs et successeurs de chaque pièce. Très simple dans le cas de ce cabinet de toilette.

ordre collage vaigrages 360

Planning de collage

En fonction du synoptique d’ordre du collage, de l’entrelacement éventuel des étais, et du temps nécessaire pour un collage, on peut établir le planning, jour après jour.

  • Jour 1: Pièces 1 et 4, puisque le faux plafond peut être collé séparément
  • Jour 2: Pièces 2 et 3

Accessoires à déposer

Je fais ici la liste de toutes les pièces et meubles à déposer avant d’attaquer le travail.

  • Cadène poulie bras de spi
  • Encadrement du hublot de cockpit
  • Haut parleur extérieur tribord
  • Tringle cirés
  • Encadrement hublot tribord
  • Meuble toilette, sur le plan de lavabo: assez facile à démonter.
  • Faux plafond et son éclairage
  • CP plaqué autour du hublot tribord: c'est le plus difficile, car il faut arracher, et CP risque de casser. La peinture fissure. Au pire, on peut le remplacer par du CP laqué, ou un autre matériau PVC facilement nettoyable.
  • 3 plinthes cache câbles

Orifices à boucher pendant les travaux

Tout ce qui sera à colmater par du mastic Sika ou par un polyane

Emplacement des trous à marquer

Tous les trous de vis seront invisibles sous le nouveau vaigrage, alors autant les repérer avec un bout de cure-dent ou un petit clou, pour qu’ils apparaissent sous le vaigrage, et qu’on puisse replacer les vis au même endroit.

Travaux collatéraux

Faire une liste précise des travaux que l’on veut faire en profitant d’une cabine vide, sans vaigrages, par exemple :

  • Installation d’un nouveau meuble ou vernissage des meubles existants
  • Remplacement d’un hublot
  • Remplacement de l'encadrement hublot

Plaques presse et étais

La liste, les dimensions et les plans de chaque plaque servant à appuyer le vaigrage à la fibre de verre pendant le collage, et la liste et dimensions des étais nécessaires.

Finition des joints de recouvrement

Faire la liste des joints à réaliser au Sika, et la liste des baguettes et étais nécessaires.

Remontage des accessoires

En commençant par le hublot

Liste du matériel

Afin de ne rien oublier, et de préparer du matériel spécifique pour ce travail (étais, rouleau d’encollage, …)

La commande du matériel

Comme expliqué dans mon article sur la cabine avant, j'ai choisi Hafner de Tonnay Charente, et je m'en félicite. Je lui commande 2 mètres de vaigrage Captain Cuir Blanc 185, en 145cm de large.

Marquage et décollage des anciens vaigrages: 1h

Avant de décoller chaque pièce de l’ancien vaigrage, j’observe attentivement tous ses côtés et ses angles pour repérer ses défauts de coupe, ou ses rétrécissements dus au vieillissement. Je note (au feutre directement sur le vaigrage) là où il faudra ajouter du tissu, là où il faut coudre, là où il faut couper de manière différente, là ou un angle devrait avoir une valeur différente. Ainsi, pendant la coupe des nouvelles pièces de vaigrage, je pourrai corriger en conséquence.

Le décollage se fait dans l'ordre inverse de la numérotation. Puis brossage de la mousse décomposée, et le nettoyage du cabinet de toilette.

La découpe des pièces: 1h

A la craie de couturier (qui s'efface facilement avec une éponge humide), je trace les contours de la nouvelle pièce, en utilisant une règle métallique pour les lignes droites. Pour le côtés à couture, je trace la ligne de l'ourlet et la ligne à 15mm de l'ourlet. Une dernière réflexion de tous les paramètres avant la coupe. Je retire l'ancien vaigrage et coupe la nouvelle pièce.

Le marquage

J'étiquette d'un morceau de papier numéroté en l'agraphant dans un coin. L'étiquette est plus visible que la craie de couturier qui elle, laisse des taches de craie pendant le transport du vaigrage.

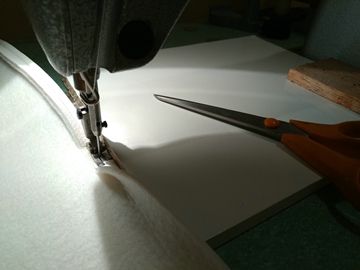

La couture: 1/2 h

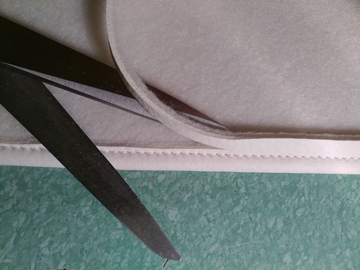

Après la couture de l'ourlet, je coupe le trop de tissu pour arraser le tissu à 1 mm de l'ourlet.

IMG 20180831 202355IMG 20180831 204137



Même technique pour les angles convexes, mais ici pour le vaigrage collé sur le panneau plafond

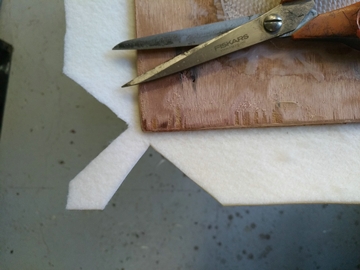

Taille spéciale pour les angles:

IMG 20180907 080007IMG 20180907 102937

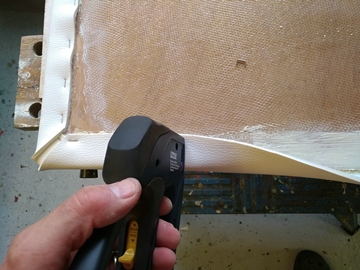

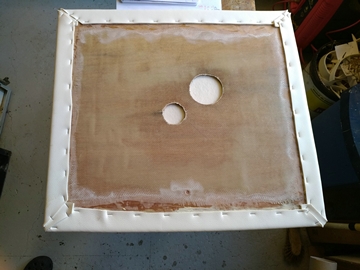

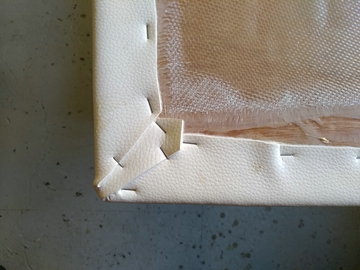

Agraphage, pour faire tenir le tissu pendant la polymérisation de la colle.

IMG 20180907 090646IMG 20180907 102958

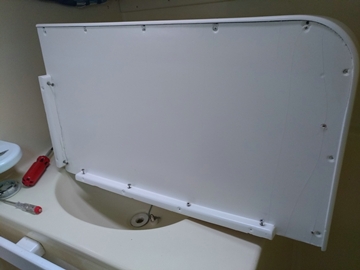

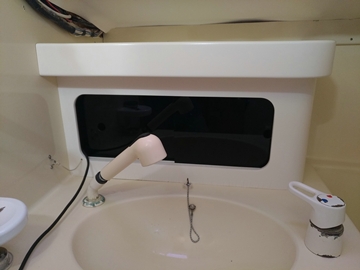

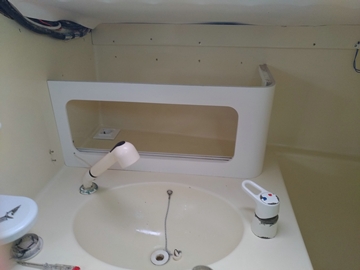

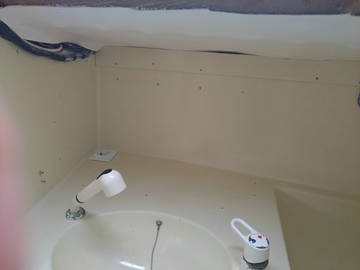

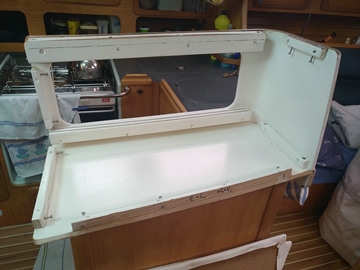

Démontage du meuble et plinthes : 1h

Le temps passé au démontage des meubles et menuiseries se regagne facilement dans le mode opératoire du travail sur les vaigrages.

IMG 20180922 163859 360IMG 20180922 161652 360

IMG 20180922 161005 360IMG 20180922 161044 360

IMG 20180808 112029 360IMG 20180922 160930 360

Nettoyage des surfaces: 1h

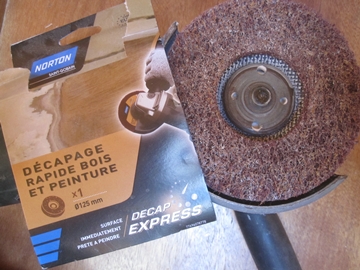

  • Décapage de tous les résidus de mousse et de colle néoprène.. Pourquoi si vite ? Parce que j'ai tout décapé avec ce disque abrasif, disque de 125mm sur une disqueuse. En effet, ayant retiré les anciens vaigrages 2 mois plus tôt, les résidus de colle ont séché et durci, et partent facilement au disque décapeur.

IMG 0602

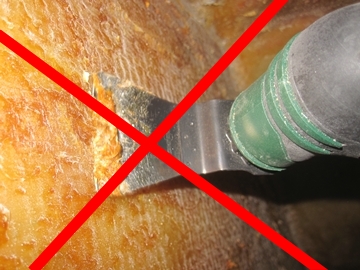

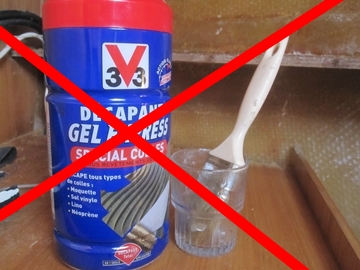

  • Je n'ai donc pas eu besoin d'utiliser l'outil multi-fonctions, ni le décapant spécial colles.

multifonctionsv33

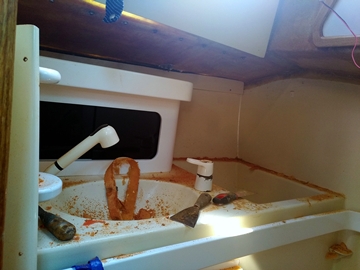

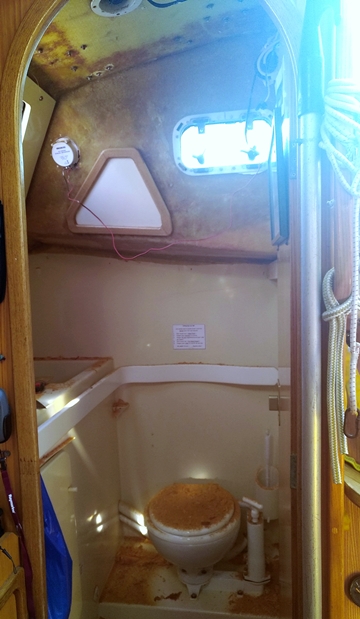

Comme d'habitude, l'arrachage des vieux vaigrages, provoque beaucoup de saleté et de poussière de mousse.

IMG 20180723 114256 360IMG 20180723 114311 360

Les journées de collage

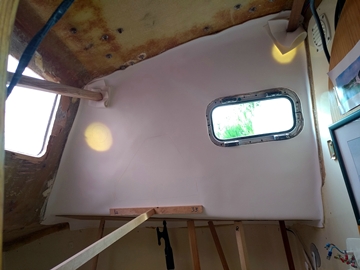

La pièce 1

IMG 20180919 141705

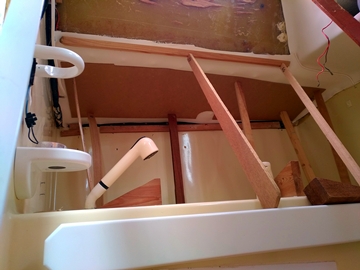

La pièce 2

IMG 20180920 172711

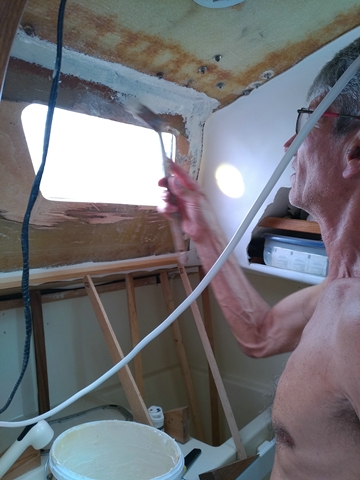

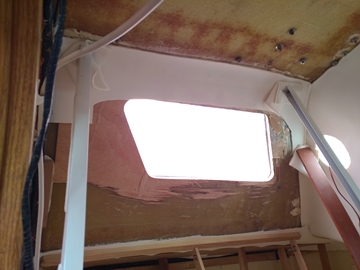

La pièce 3

IMG 20180920 153103IMG 20180920 172702

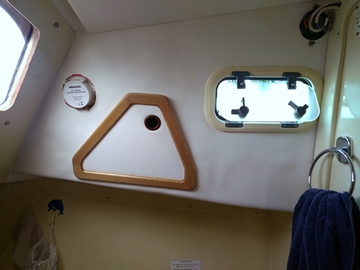

Le résultat

IMG 20190609 172848 360

Difficile à montrer sur cette image, mais le résultat est vraiment satisfaisant, et rénove ce cabinet de toilette.

Gérard.
