Reprise d'effort d'étai largable sur Manzanillo

Les photos valant mieux qu'un long discours...
Je suis parti là-dessus car j'avais déjà les pontets wichard et le ridoir.

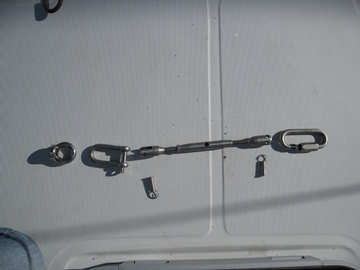

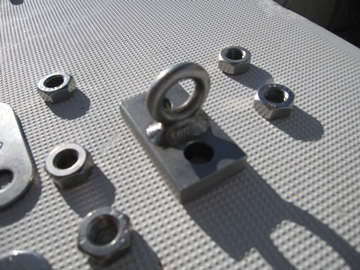

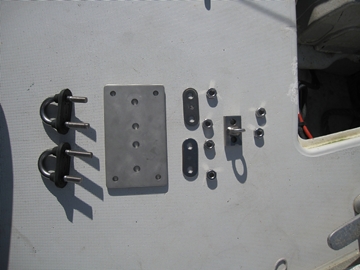

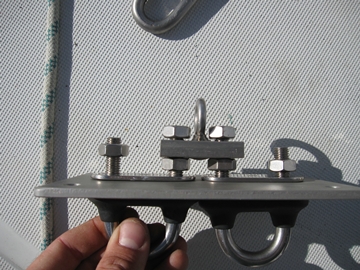

IMG 4400IMG 4404IMG 4406IMG 4407IMG 4408IMG 4409IMG 4410IMG 4411IMG 4412IMG 4414IMG 4418IMG 4420IMG 4421IMG 4422

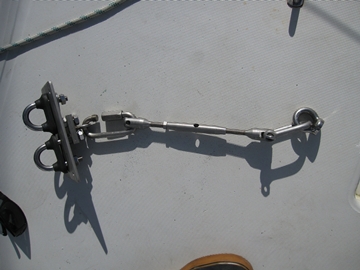

Le point de tir du ridoir, pris sur les 2 pontets permet de reprendre l'effort de l'étai largable et l'effort du point d'amure de la voile.
Tout cet effort est renvoyé sur la protection d'étrave.
La protection d'étave est en inox 316L de 5 mm, Longueur : 930mm, Largeur en haut : 40 mm, Largeur en bas 30mm

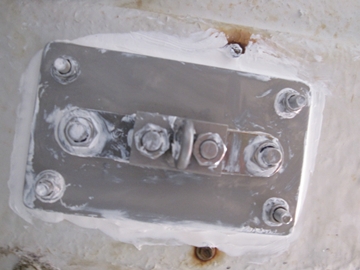

La contre-plaque sous le pont est en inox 316L de 5 mm, Longueur : 200mm, Largeur : 100mm.
J'ai la chance d'avoir accès à divers machines-outils...

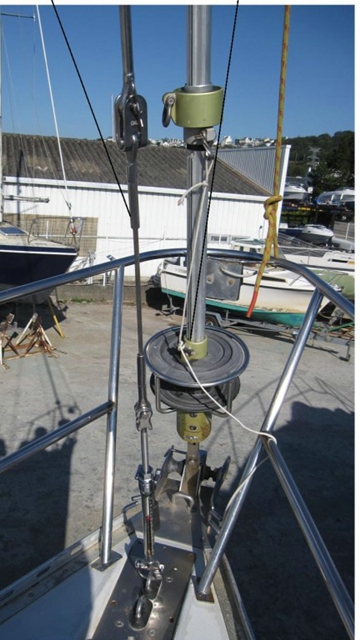

En espèrant que ceci pourra servir à d'autres, voici l'étai largable et l'enrouleur de génois.

manza01

Maxime, sur Manzanillo
