Dépose de la dérive du 346

En 2009, j'ai fait déposer la quille de mon 346DI pour la refaire et j'ai demandé et reçu des plans officiels et des conseils d'un employé de l'entreprise KIRIE.
Je vous fournis les docs en pièce jointe, ce sont pour moi des informations précieuses, autant les partager.

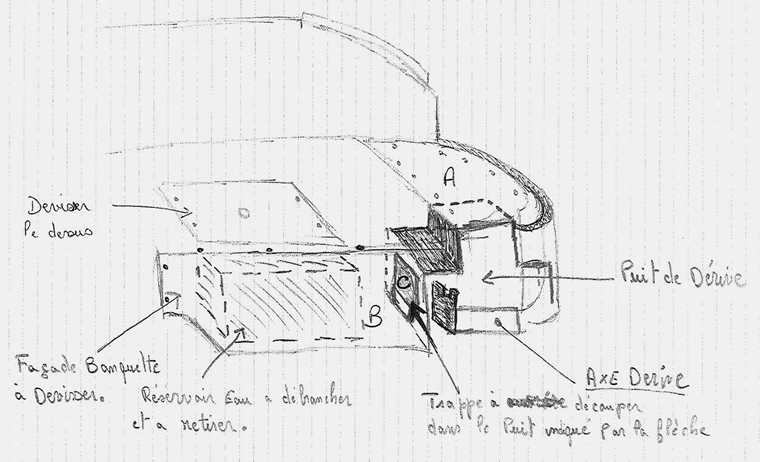

  1. Retirer la table du carré
  2. Dévisser le dessus banquette indiqué en A
  3. Dévisser le cache de puit de dérive puis le retirer
  4. Dévisser la façade de banquette en B
  5. Retirer le réservoir d'eau, le débrancher, l'enlever

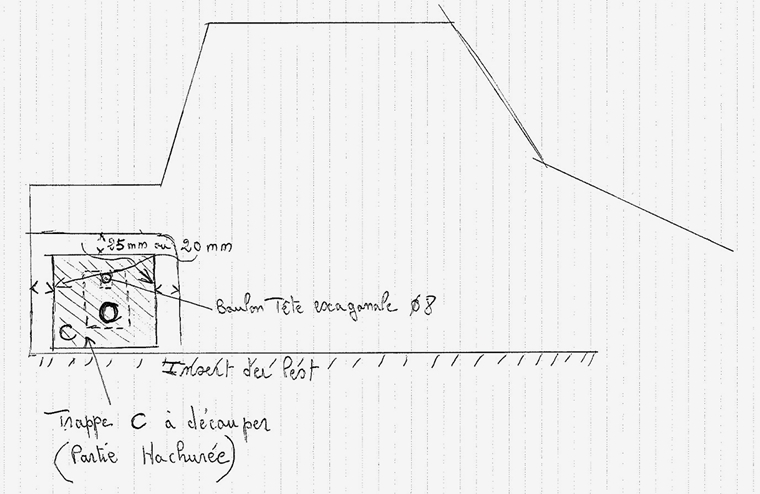

  6. Tracer puis découper une trappe sur la partie indiquée en C, pour apercevoir ensuite la platine de l'axe de dérive
  7. Dévisser le boulon de 8, puis retirer l'axe en faisant jouer la dérive tout en la soutenant.

derive02760

derive03760

(accès réservé aux membres du Club): Cliquez sur ce lien pour accéder aux plans détaillés de la dérive.

Christophe, sur Easy.

Commentaires

#1 Marcellin Maricq 20-11-2019 14:46
Bonjour Christophe,
Comme toi je possède un 346 DI de 1992, et je me demande dans quelle mesure la bague en ertalon et l'axe de dérive présentent une usure et devraient être remplacé.
Comme tu as fait ce travail, pourrais-tu me dire ce qui t'as poussé à le faire et également quel niveau d'usure tu as constaté. Sur mon Feeling je n'ai pas l'impression d'avoir un jeu anormal, mais c'est difficile à dire car on ne voir pas grand chose.
Marcellin
#2 Christophe Billant 20-01-2020 18:58
Bonjour,
Je me suis lancé. J'ai déposé ma dérive ce We. J'ai extrait l'axe à l'aide d'un extracteur que je me suis fabriqué. Il est venu,lentement mais sans grande difficulté.
J'avais constaté un jeu plus important quand le bateau allait sur un bord par rapport à l'autre... Effectivement, il y a deux patin d'usure sur la tete de dérive, l' un à disparu.
Par contre, l'axe, les entretoises, les flasques ne sont pas du tout uses. Je vais changer le tout par acquis de conscience.
Par contre, je vais faire un système de patins que je pourrais changer sans tout démonter, ce qui aurait dû être le cas depuis le début (je ne sais pas encore exactement, mais je vis probablement utiliser la "fenêtre" du puit de dérive, quite a en faire une autre côté table.
J'ai des photos, mais je ne sais pas comment les ajouter à mon commentaire...
Je vous tiendrais au courant de la suite.

Christophe sur Fripouilles
#3 Marcellin Maricq 22-01-2020 12:47
Bonjour Christophe,
Tu parles de 2 patins d'usure sur la tête de dérive, tu veux parler des 2 flasques en ertalon qui sont de part et d'autre de l'axe de dérive ?
Car sur les différents plans l'on ne voit aucun patin limitant
le jeu latéral.
À+
Marcellin
#4 Christophe Billant 23-01-2020 14:02
Je ne parle pas des disques en ertalon.
Effectivement, pas de patins sur les plans. Mais je t'assure qu'il y en a sur ma dérive. Il y en a également sur la dérive dans l'article sur la tête de dérive ...
