Réparation du tube d'étambot

La dernière partie du tube d'étambot est cassée et désolidarisée. Nous allons réparer en créant un nouveau support en prolongement du siège. Nous procédons à l’application de 20 à 30 couches de tissus verre et résine époxy. Ensuite nous ferons la substitution de la bague d’origine  par une nouvelle bague en bronze dont l’intérieur est en élastomère.

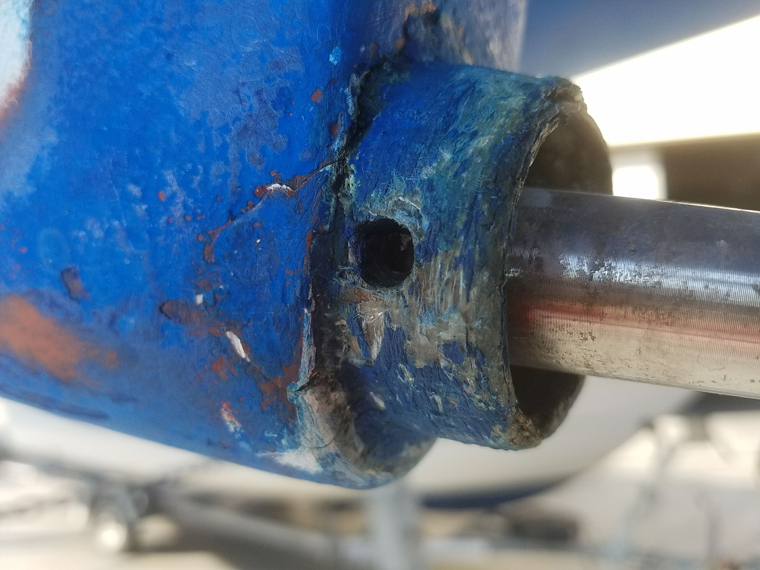

Le siège de bague est dans le tuyau de l’arbre d’hélice, visiblement cassé à l’extérieur.

20190418 080357

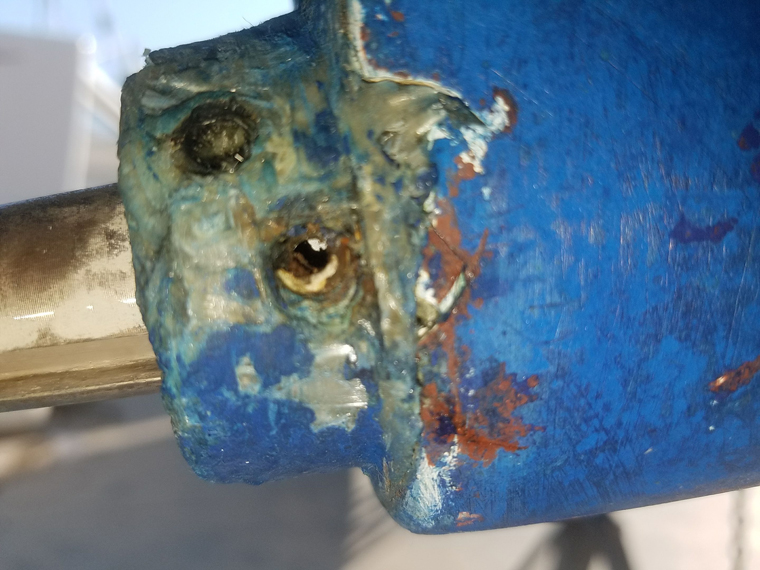

L’effet des vibrations, les coups d’hélice et les trous de fixation sont visibles sur le tuyau de faible épaisseur.

 20190418 080446

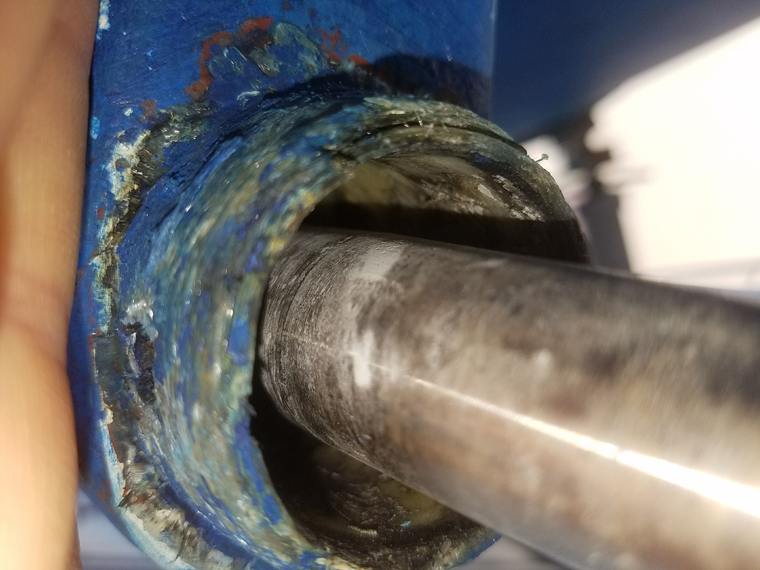

L’épaisseur maximum est de 5 mm.

 20190418 080435

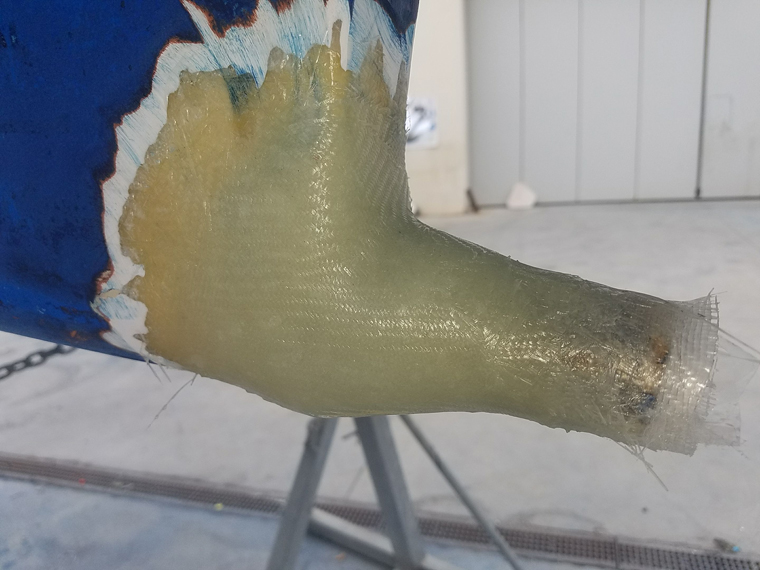

Nous pouvons maintenant effectuer la reconstruction du nouveau support autour de la partie externe du siège de bague.

 20190421 100359

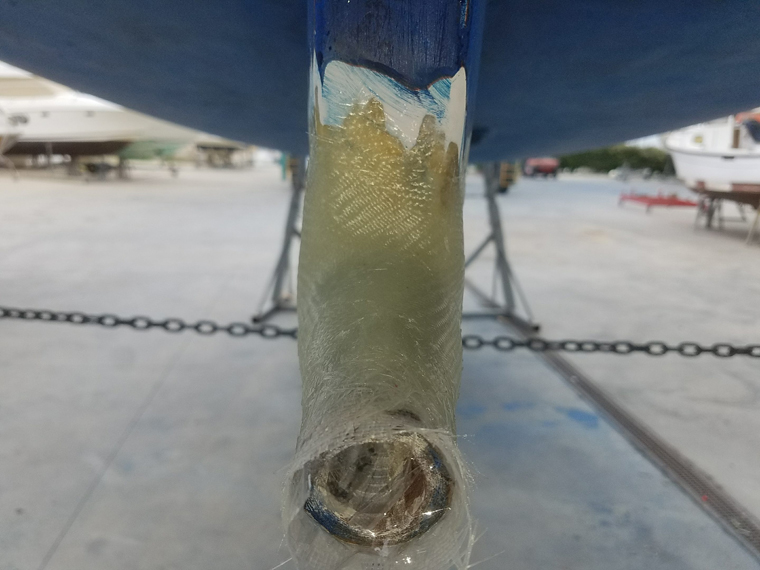

L’application de nombreuses couches de verre et époxy crée une épaisseur importante.

 20190421 100404

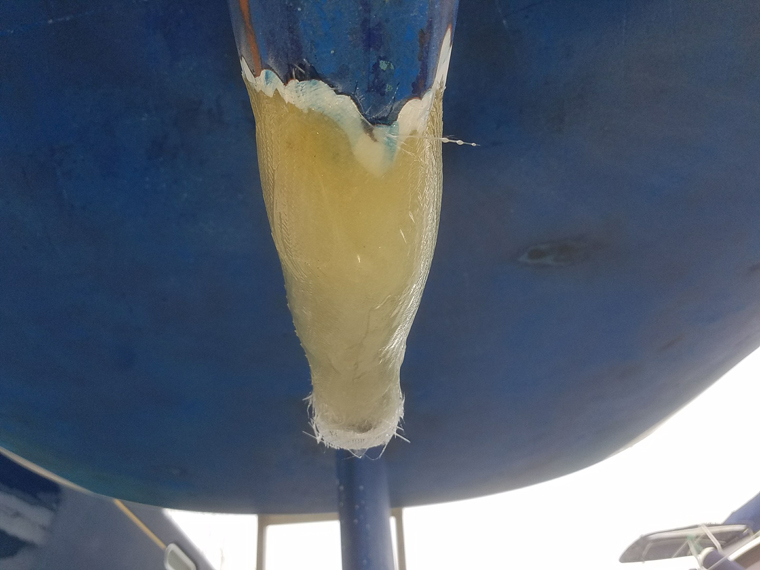

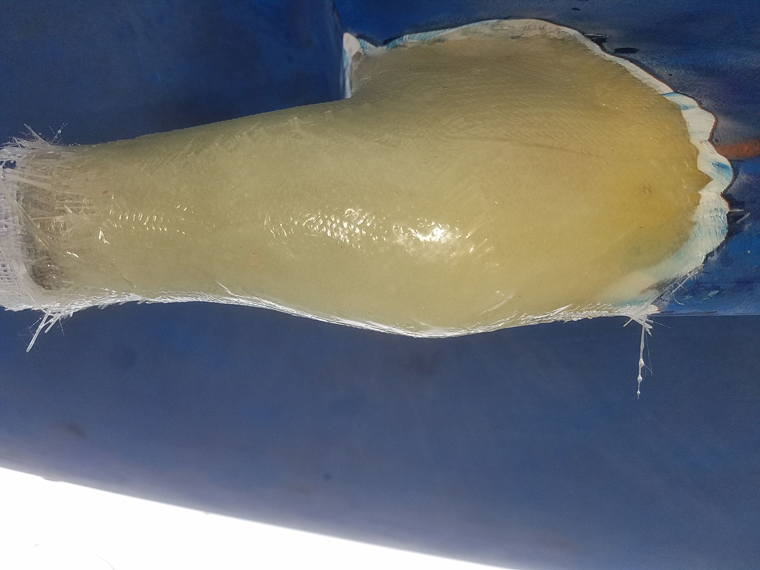

Il convient de veiller, lors de l’application des couches, à obtenir une forme bien réglée et harmonieuse.

 20190421 10042120190421 100414

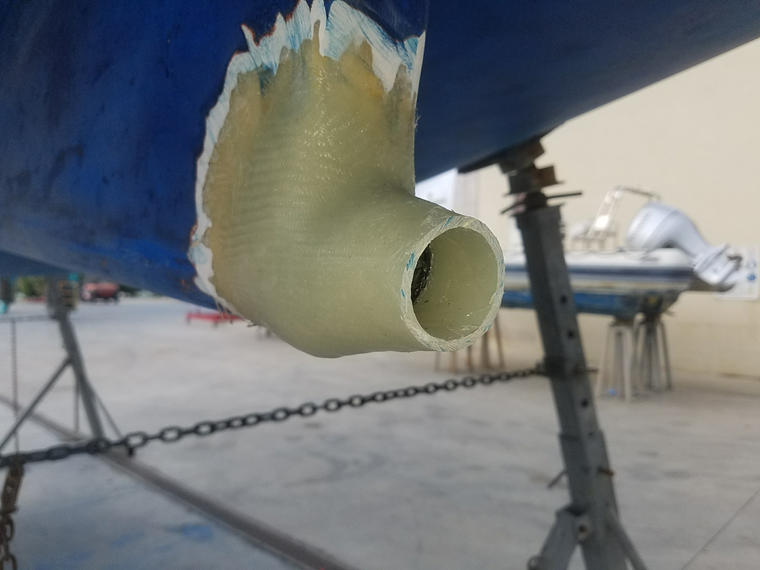

Nous effectuons maintenant la coupe qui prolonge le siège d’origine de 3 ou 4 cm.

 20190422 080000

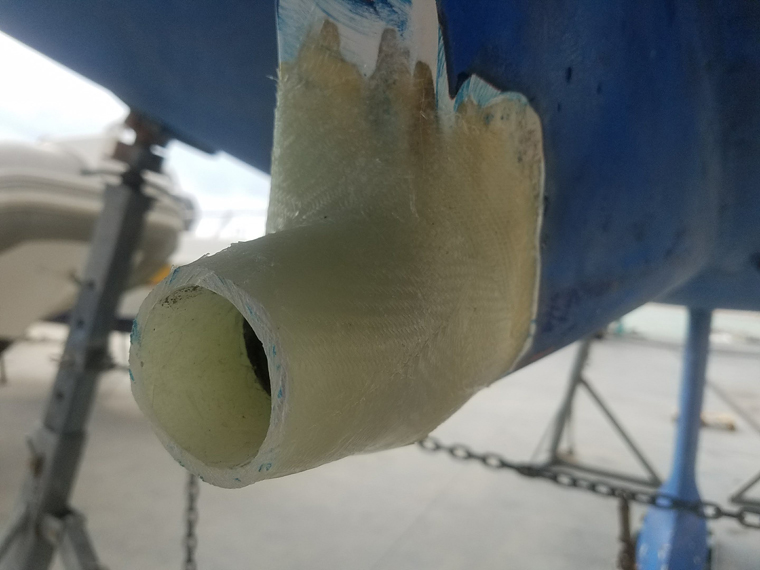

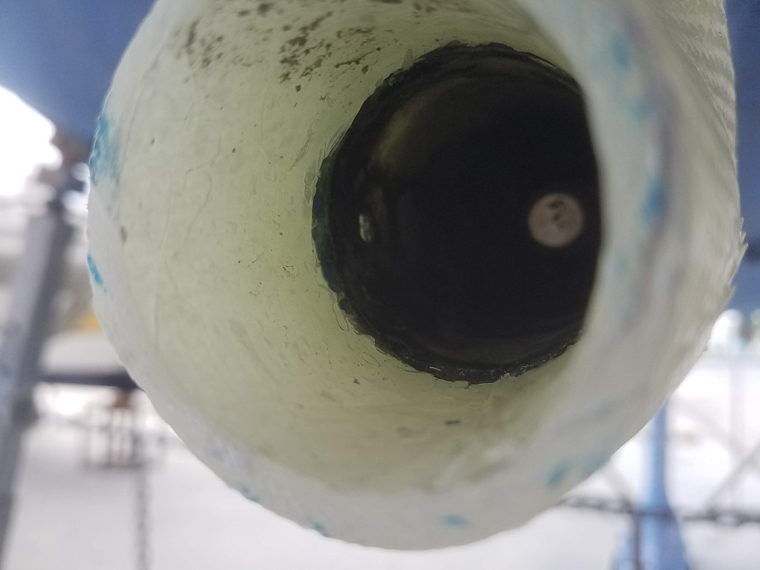

La partie d’origine du siège de la bague est visible de l’intérieur.

 20190422 08004520190422 080013

L’épaisseur importante de presque 20 mm au départ, est réduite vers la fin à 6/7 mm.

 20190422 080000

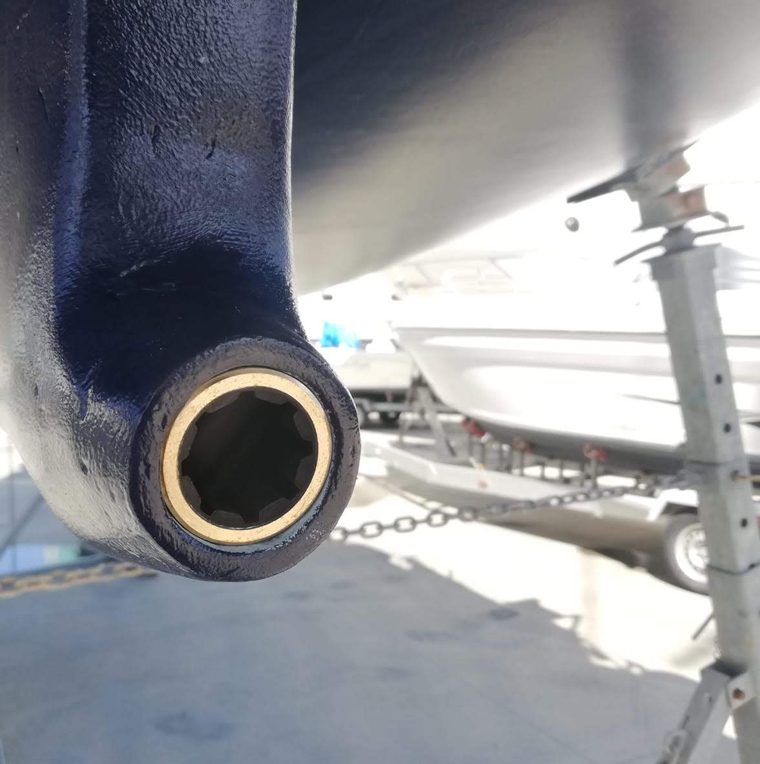

Voici le résultat final après insertion de la bague.

IMG 20190513 WA0002

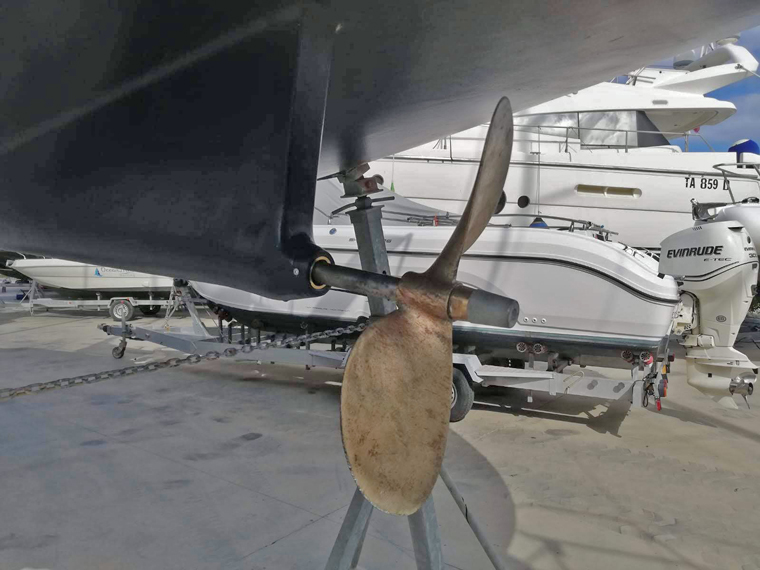

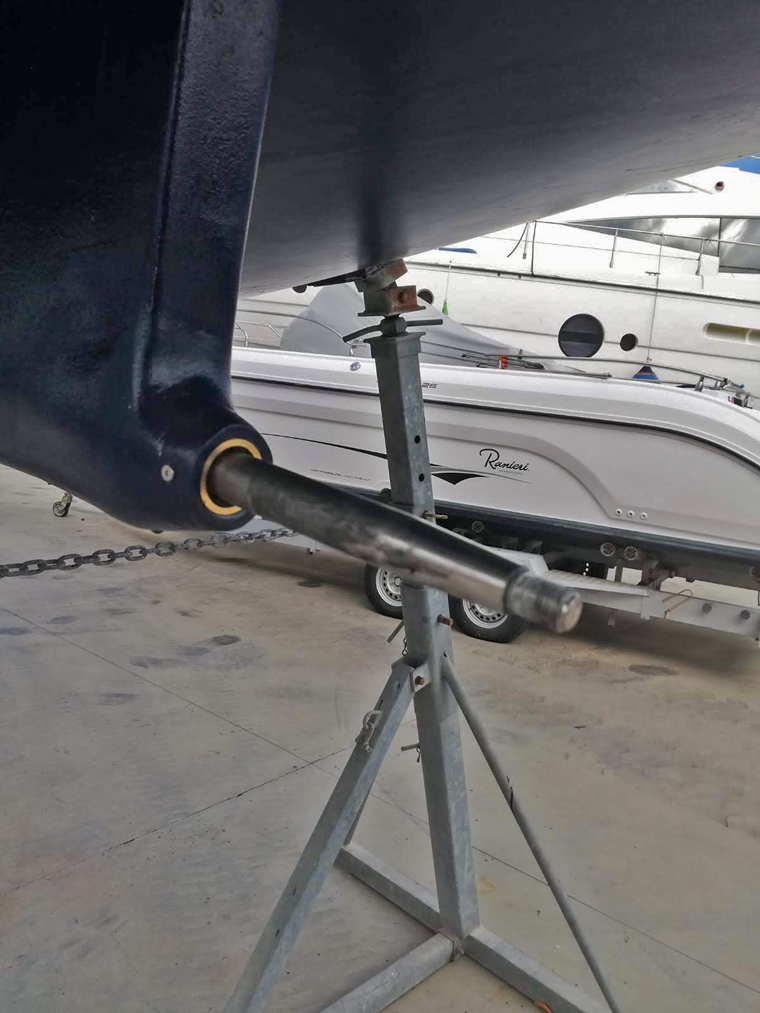

La fixation de la bague se fait avec une cheville filetée.

 IMG 20190513 WA0007IMG 20190513 WA0009

Quelques détails et astuces techniques :

Concernant le matériel utilisé :

tissus verre twill 195g H1000

résine époxy AERO68 2kg long pot life

Rouleau à poils courts et pinceau 5 cm large

 Concernant la technique :

Tirer la bague d’origine à moitié et la recouvrir de ruban adhésif pour éviter que la résine ne colle.

Couper les couches à la taille  et faire tremper avec l’époxy sur une petite table.

Appliquer les couches une à la fois pour donner de l’épaisseur et façonner la forme désirée.



Antonio Boni, sur Daniel
