Réparation du support de rail de grand voile

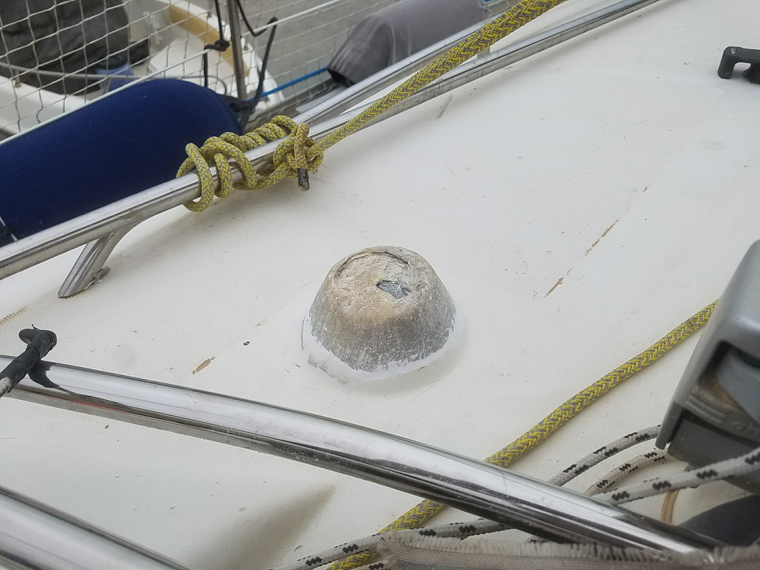

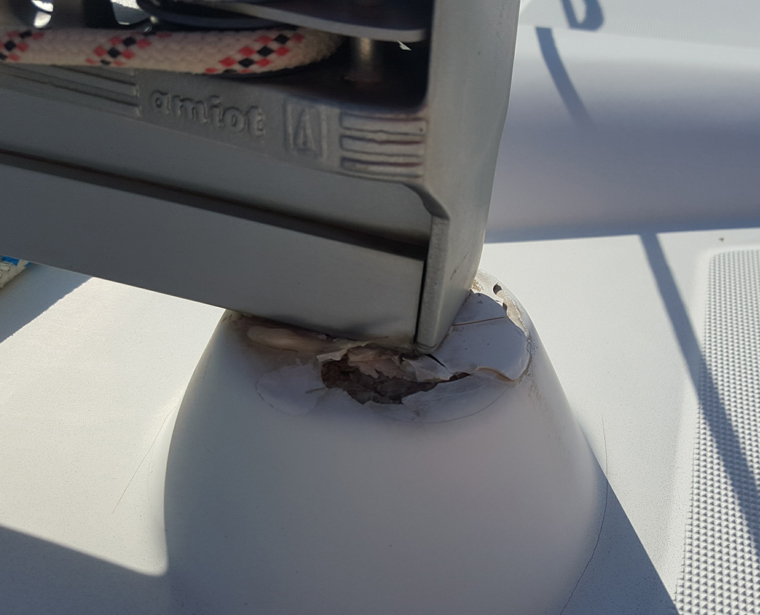

Nous constatons à la base du rail de grand voile  un phénomène de délamination avec tissus de verre cassé.

20171105 10585020190425 123307

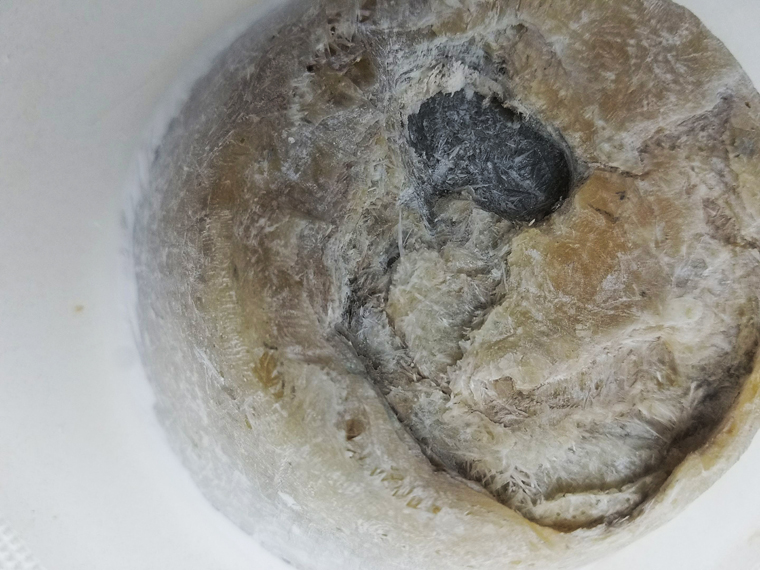

Nous éliminons le tissus de verre endommagé.

 20190425 123232

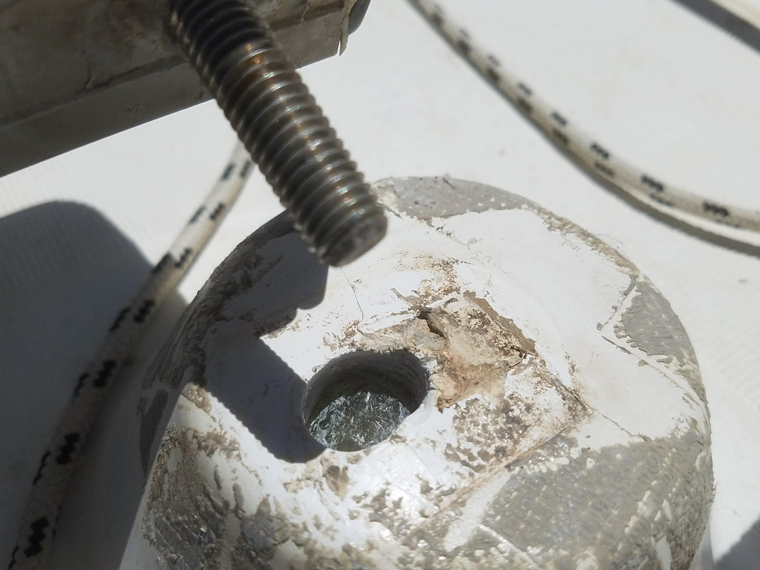

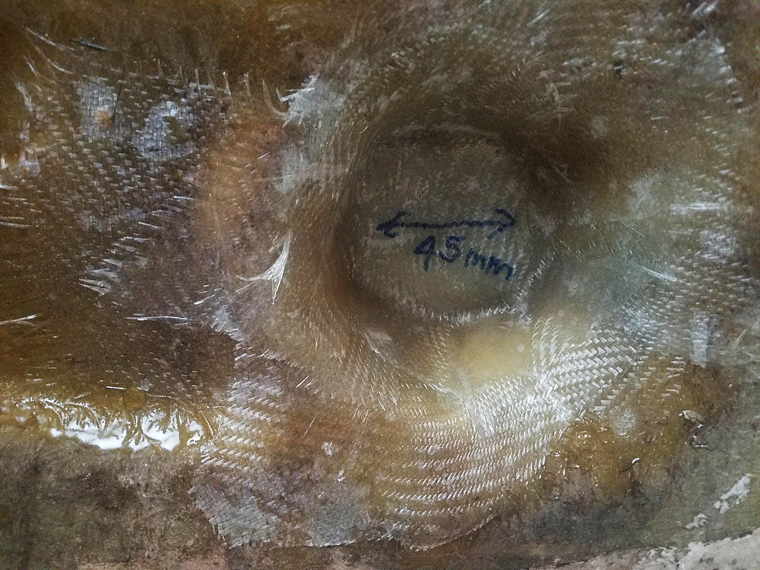

Nous effectuons un renfort par l’intérieur par application de tissus de verre et époxy.

 20190429 193352 00120190428 134406

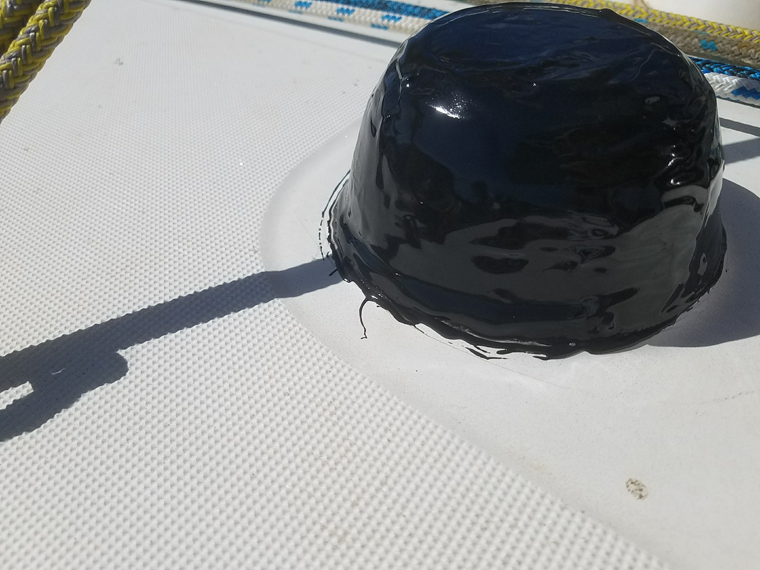

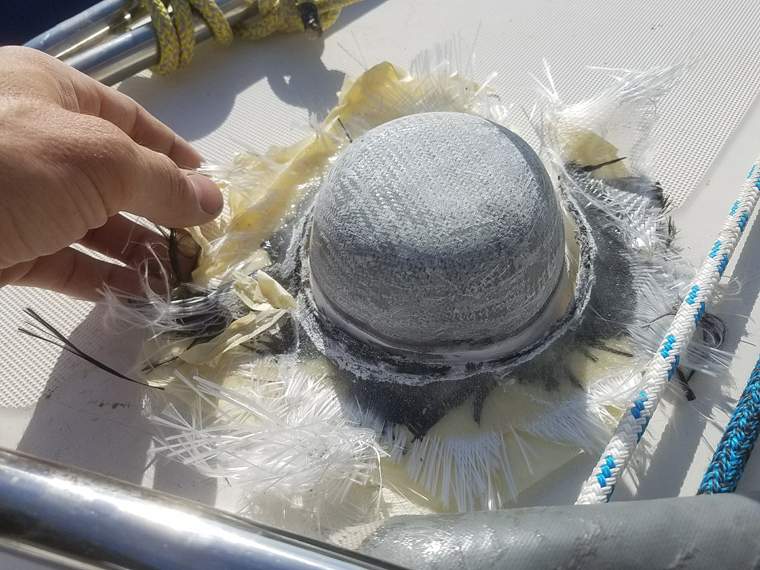

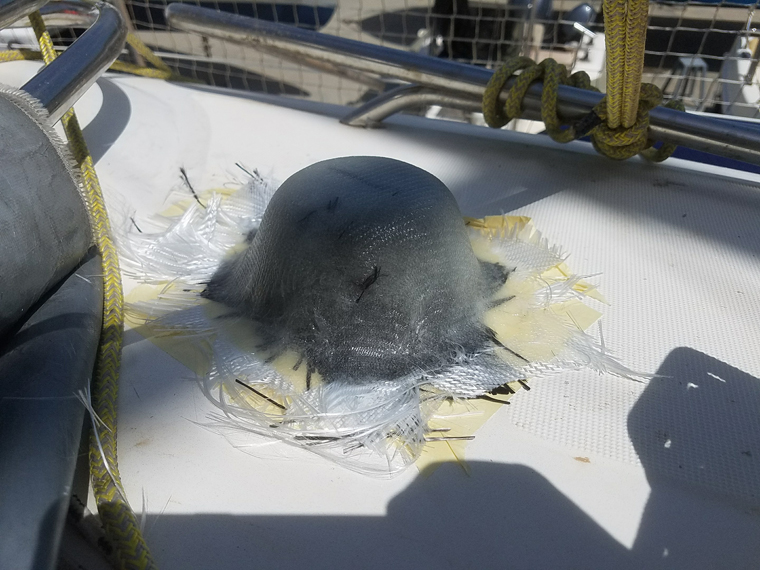

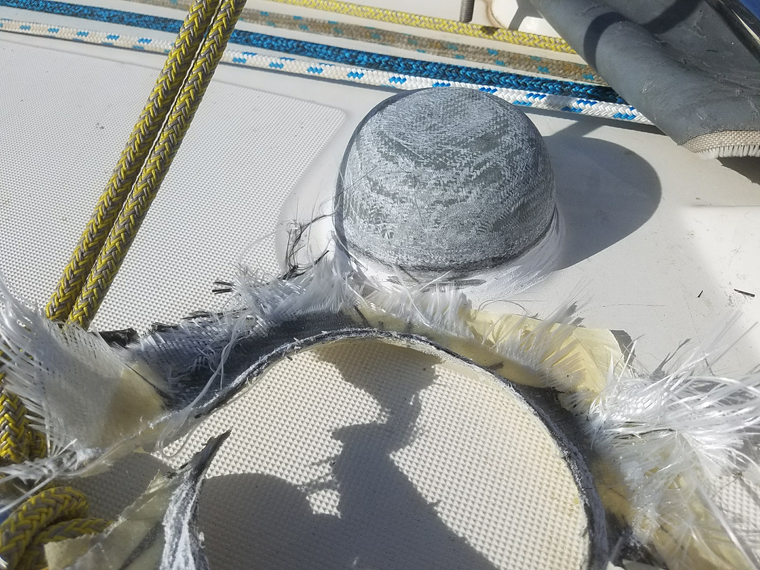

Puis nous effectuons un renfort extérieur par l’application de 15 couches de tissus de verre et carbone enduit d’époxy.

 20190427 12182520190428 08110320190428 08111820190429 094723

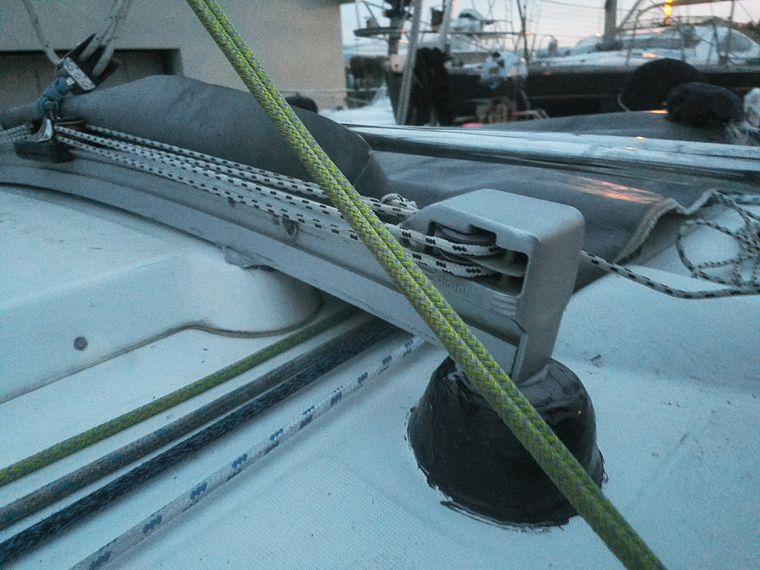

Nous posons 4 boulons afin que le rail ne bouge plus ; cela empèche la détérioration des supports originaux du pont.

 20190503 200730

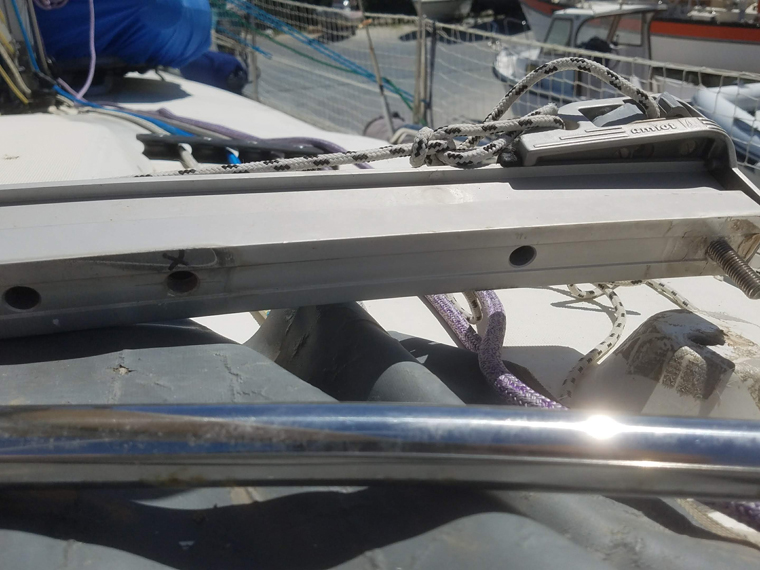

Le rail de grand voile d’origine a plusieurs points de fixation.

 20190428 134411

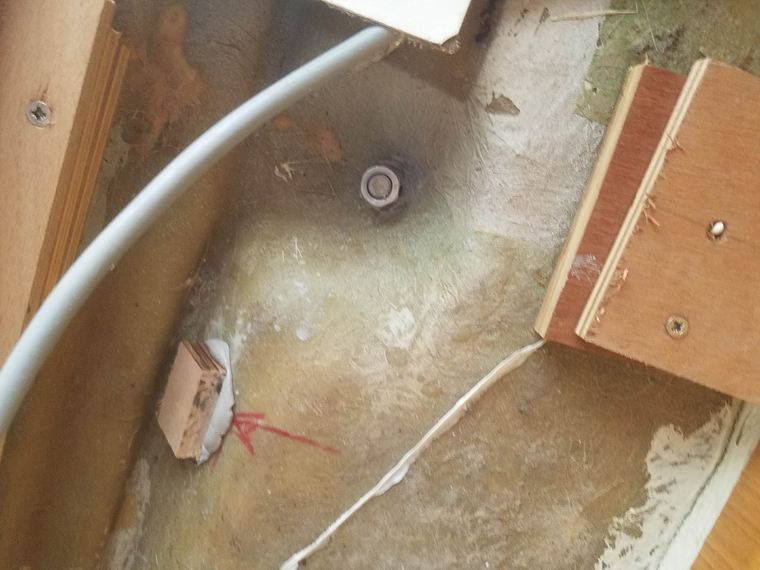

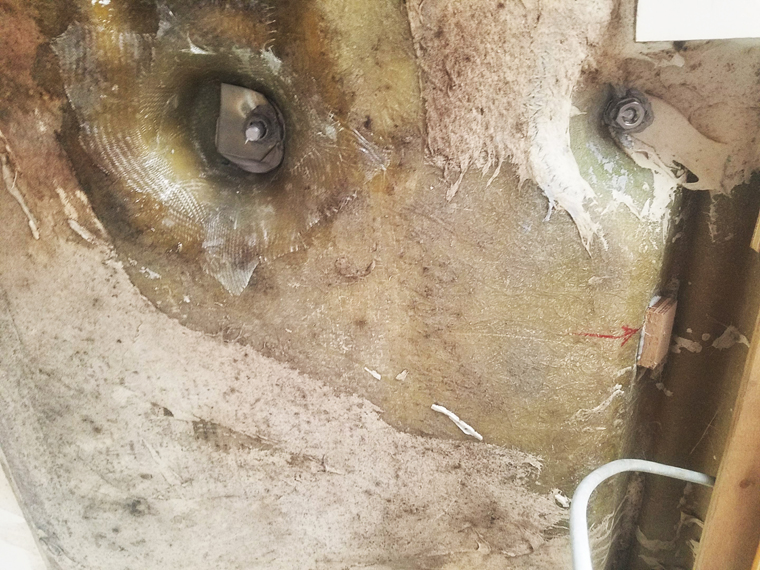

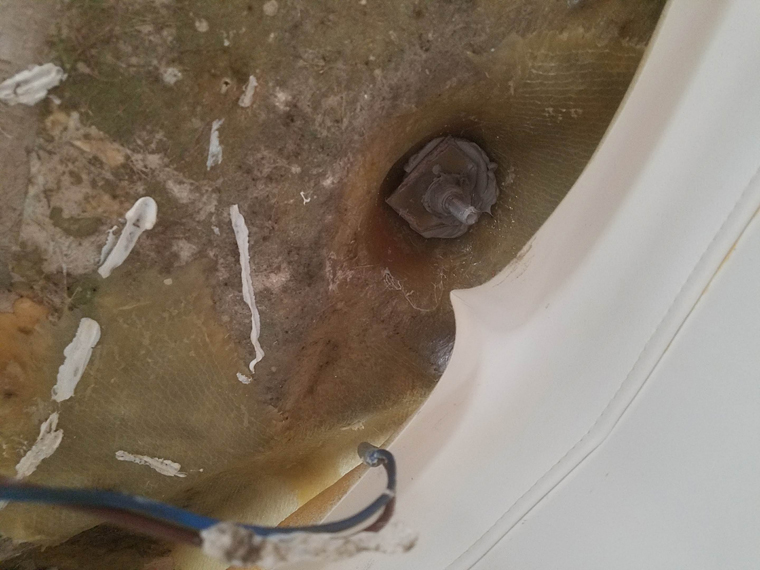

Nous distinguons le boulon original à l’extrémité du rail ainsi que le second boulon ajouté.

 20190504 07451320190504 07450520190504 074501

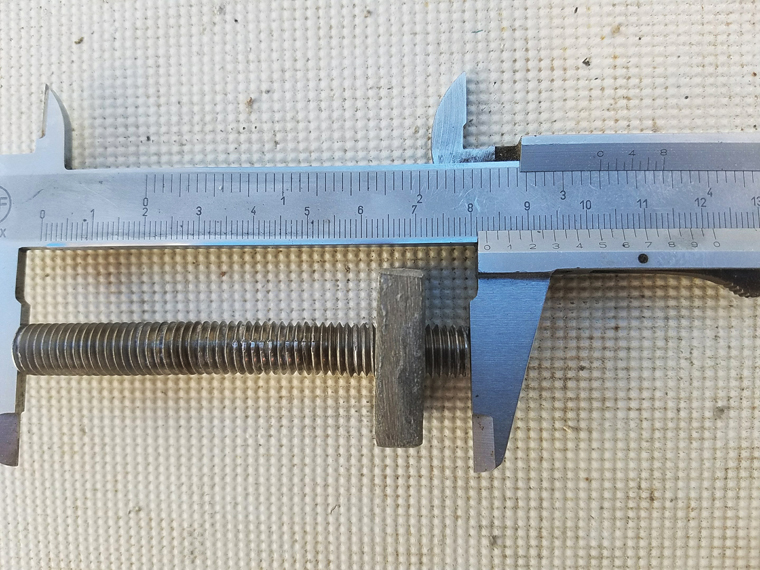

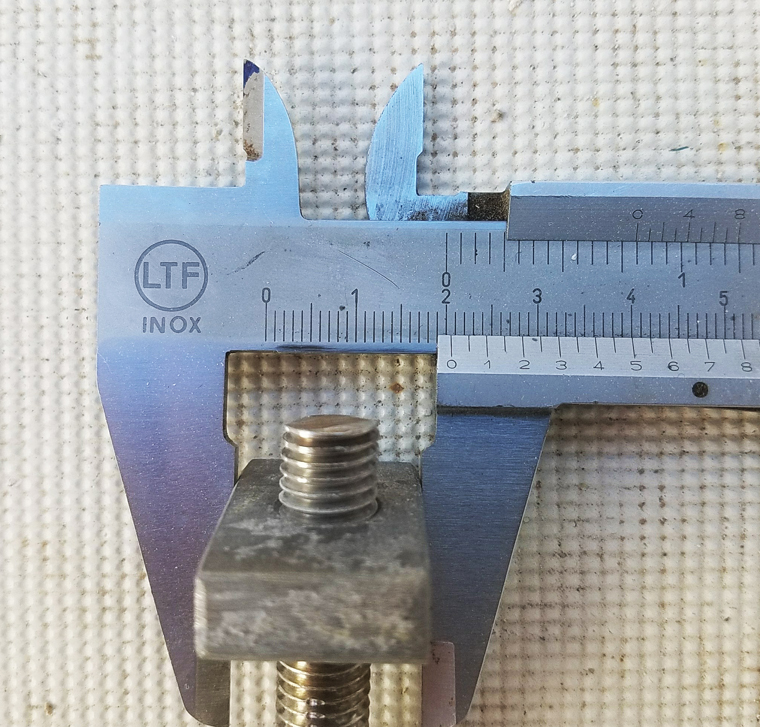

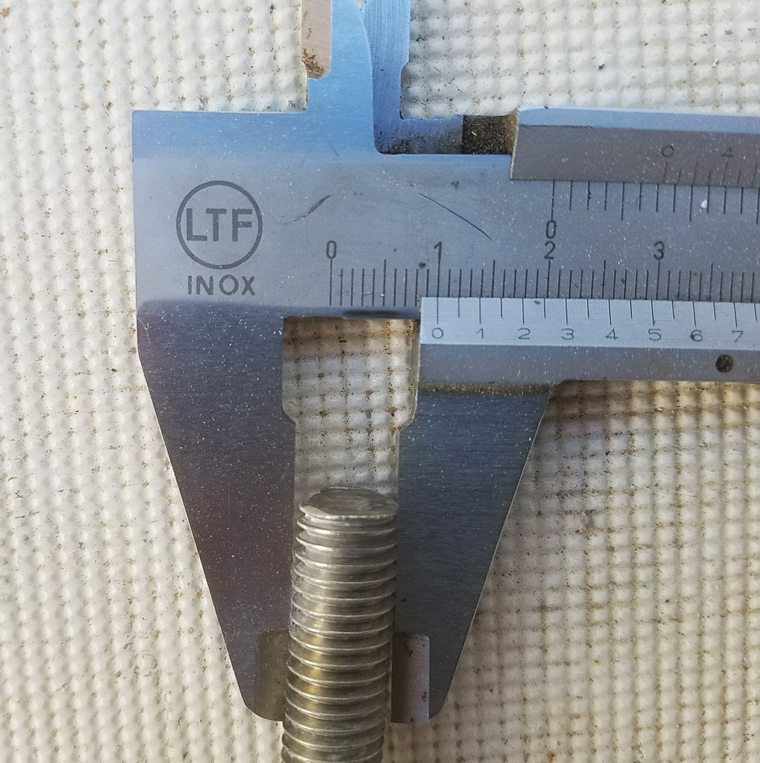

 20190430 08232920190430 08225320190430 08224020190430 08222620190430 08221120190430 082139

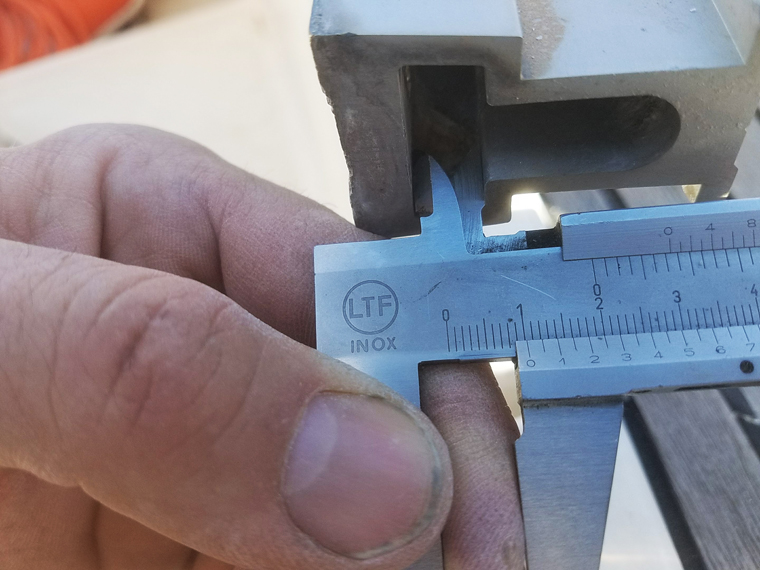

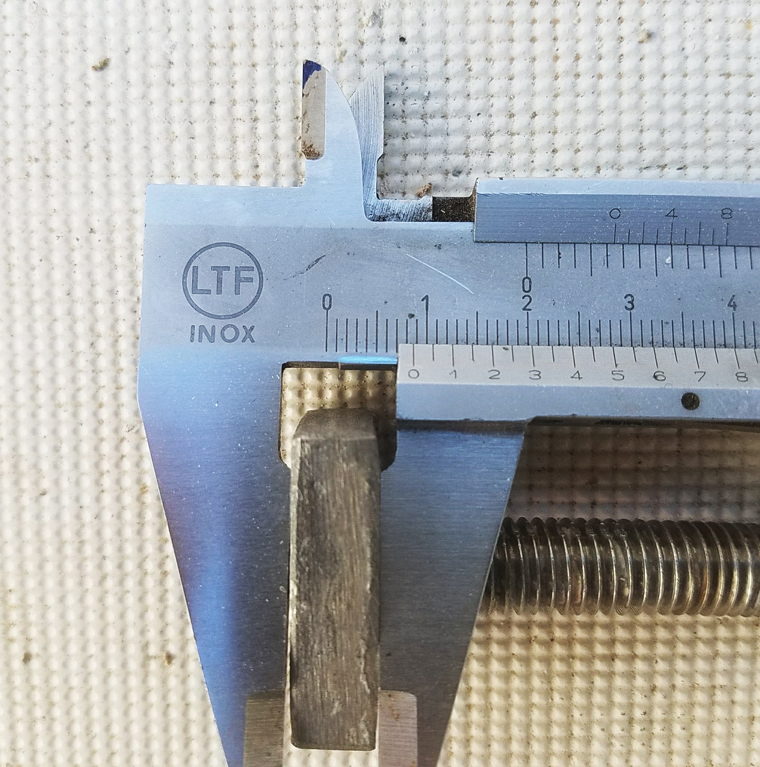

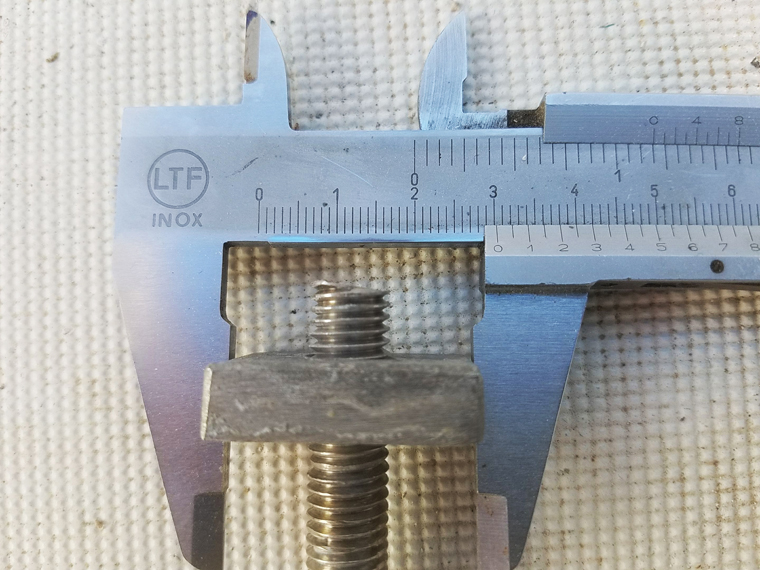

Les 2 boulons originaux , fixés aux extrémités du rail ont été remplacés. Le rail a été stabilisé avec la mise en place de 2 autres boulons à 30 cm des extémités.

Quelques détails et astuces techniques :

Concernant le matériel utilisé :

tissus verre twill 195g H1000 2m

résine époxy AERO68 2kg long pot life

tissus carbone twill 2/2 200g Toray 10 m

Carbon Fiber / Kevlar® Tessuto ibrido, 210gsm, tessuto da 2/2 twill

tissu verre twill 195g H1000 2m

résine époxy AERO68 2kg long pot life

époxy filler et gelcoat

rouleau à poils courts et pinceau 5 cm large

tuyau PVC 10cm de diamètre x 80cm de long

4 goujons M10 x 80 mm en acier inoxydable et plaquettes

4 écrous inox autobloquants et rondelles inox

 Concernant la technique :

Stratification par l’intérieur de plusieurs couches.

A l’extérieur éliminer tout le tissus endommagé et délaminé.

Remplir les cavités avec résine + microsphères et fibres courtes.

Coupe des couches à mesure 10 cm pour 35cm.

Imprégnation, à partir du dernier morceau à installer, avec résine long catalyse.

Positionner les couches une par une avec partiale sovrapposition comme des méridiens.

Coupe, ponçage, lissage et application du gelcoat.

Remplacement des 2 goujons d’origine et installation de 2 goujons en plus.

La position des 2 goujons ajoutés avait été prévue mais pas installée en origine sur mon bateau.

Mise en place du rail avec du remplissant d'époxy sous le rail pour combler les vides et éviter les mouvements sous contrainte.

Attention à la difficulté de positionner le rail avec ses goujons en raison de l’inclinaison des goujons car le rail n’est pas droit mais courbe ce qui implique un rainurage des trous.

Antonio Boni, sur Daniel
