Fabrication d’un coude d’échappement

Bonjour à tous.

Voici la réalisation d’un coude d’échappement en inox pour un moteur Volvo 2003.

Voici les pièces nécessaires :

1 Manchon tétine

1 Té inox

1 Coude

1 bout de tube de 50 mm de diamètre

1 bout de tube de 30 mm de diamètre

1 bout de tube 20/27 inox

1 Raccord union laiton

2 coudes inox 20/27

2 collets battus cuivre de 16 mm de diamètre 20/27

1 coude a 90° de 16 mm de diamètre

1 coude a 45° de 16 mm de diamètre

1 Mètre de tube de 16 mm de diamètre

1 plaque épaisse (10mm)

1 petit bout de tôle (1 à 2 mm)

1 Bouchon de tube

P1

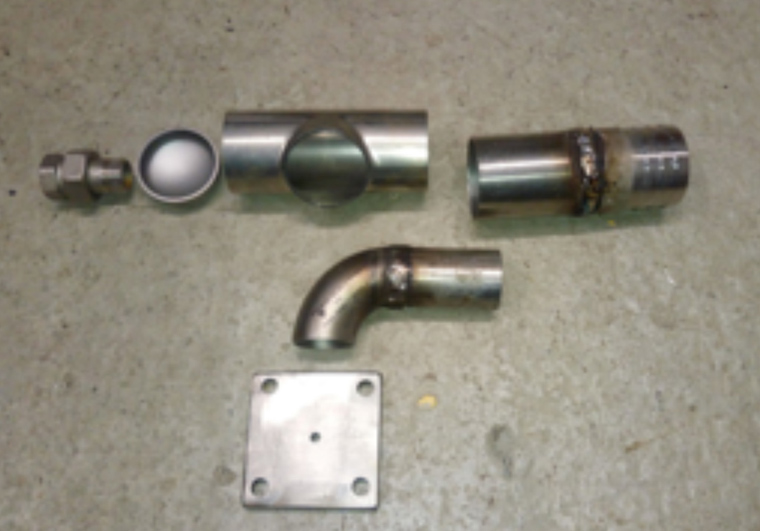

Faire les soudures suivantes :

 1 manchon tétine et le petit bout de tube de 50 mm de diamètre

2 Le bout de tube de 30 mm de diamètre et le coude.

3 Le raccord union sur le bouchon et faire un trou dans le bouchon au diamètre intérieur du raccord union

4 Le bouchon sur le té

5 Couper la plaque épaisse à la cote du coude d’échappement, y faire 4 trous de 8,5 pour la fixation et un trou au centre.

5 Agrandir le trou de centre au diamètre de 30 mm

6 Faire un trou de 30 mm sur la plaque de 2 mm

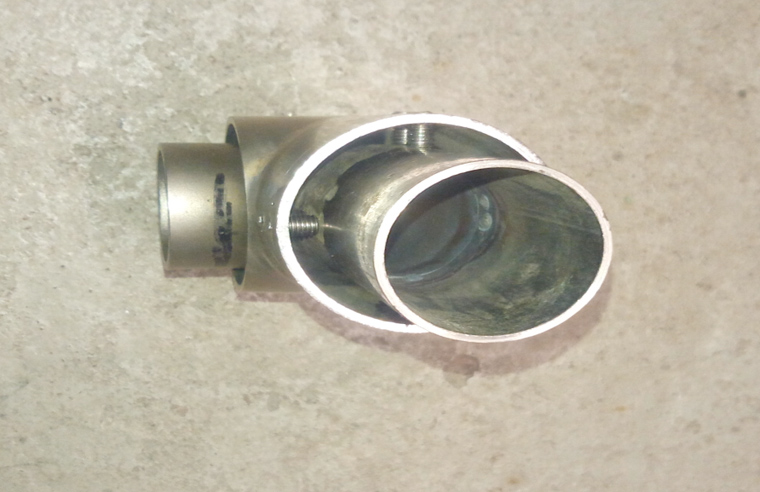

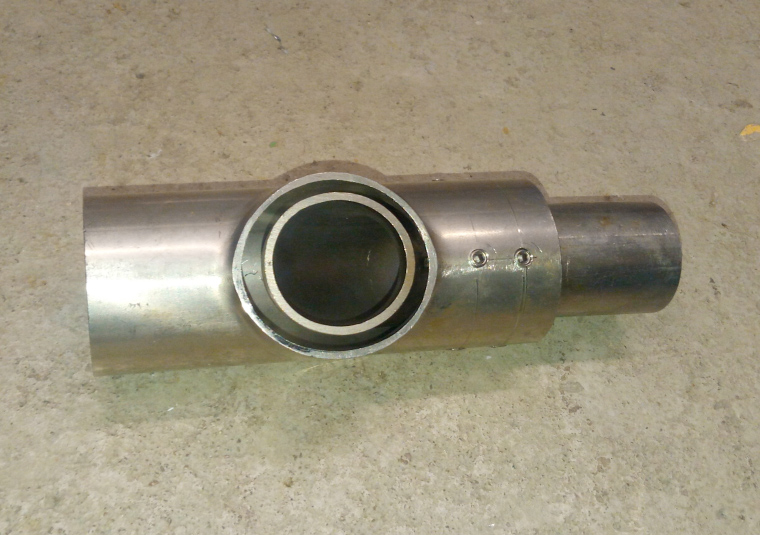

Faire 8 trous tarauder pour y mettre des vis qui maintiendrons le petit tube au centre du té

P2p3

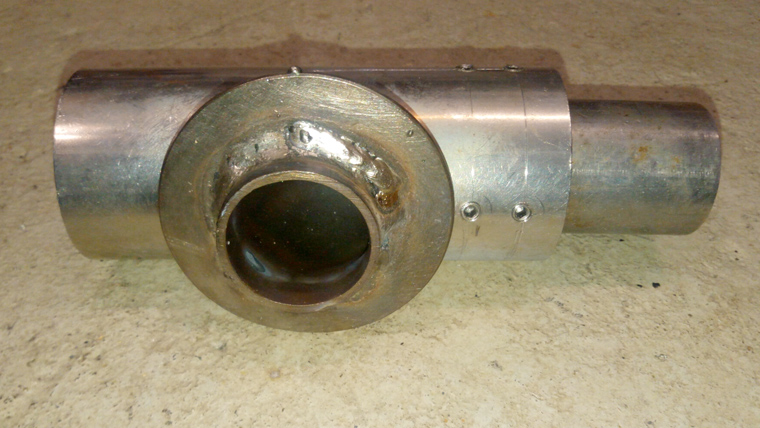

Souder la petite plaque sur le petit tube puis la couper au diamètre du Té et faire la soudure de la plaque sur le Té

P4

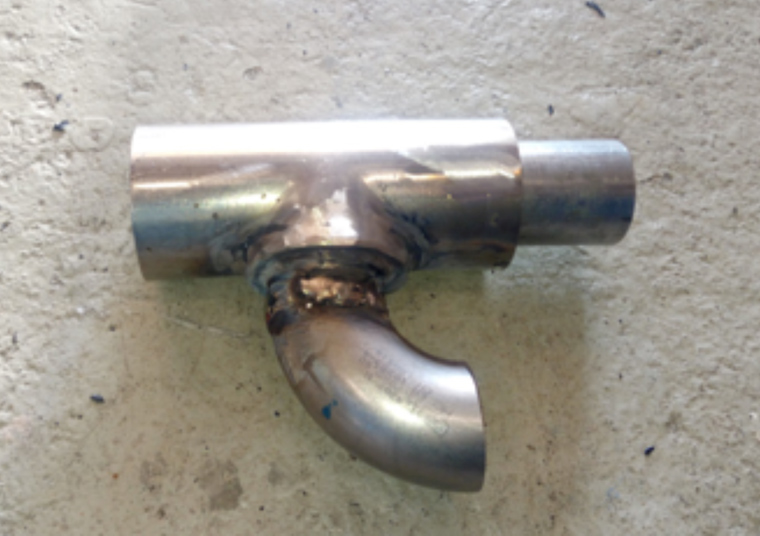

Faire des points de soudure sur les vis et meuler

P5

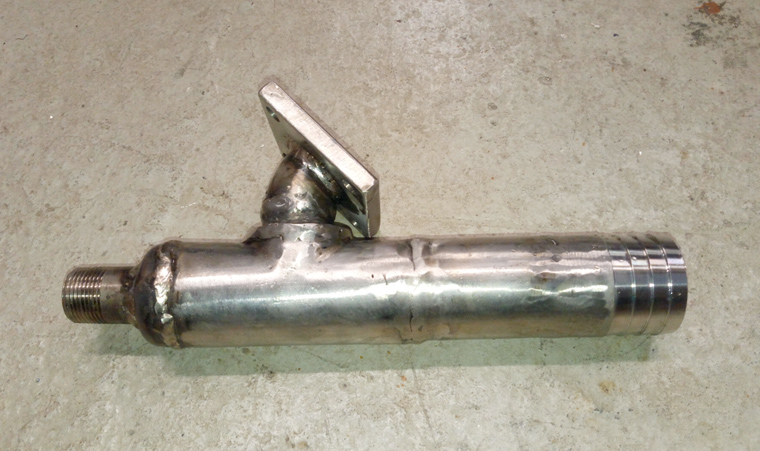

Couper le tube à 45 ° et y souder la plaque de 10 mm

 Souder le manchon tétine

Puis souder la plaque épaisse sur le coude de 30 mm

P6

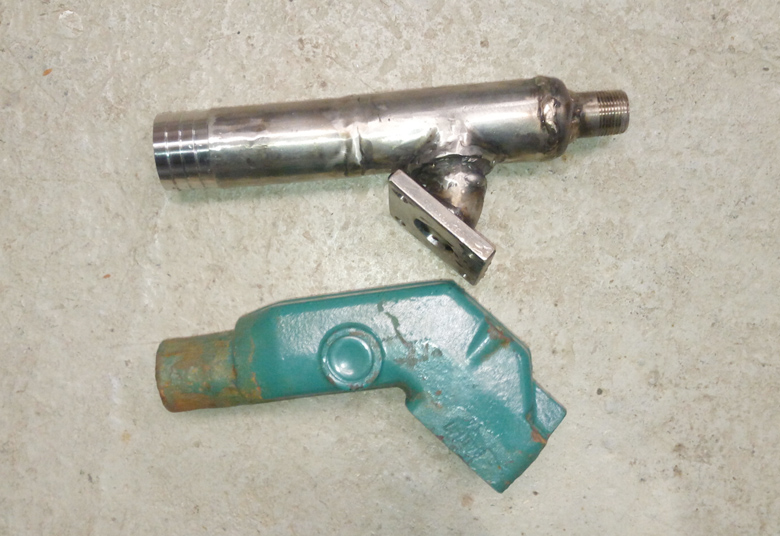

Le nouveau et l’ancien

P7

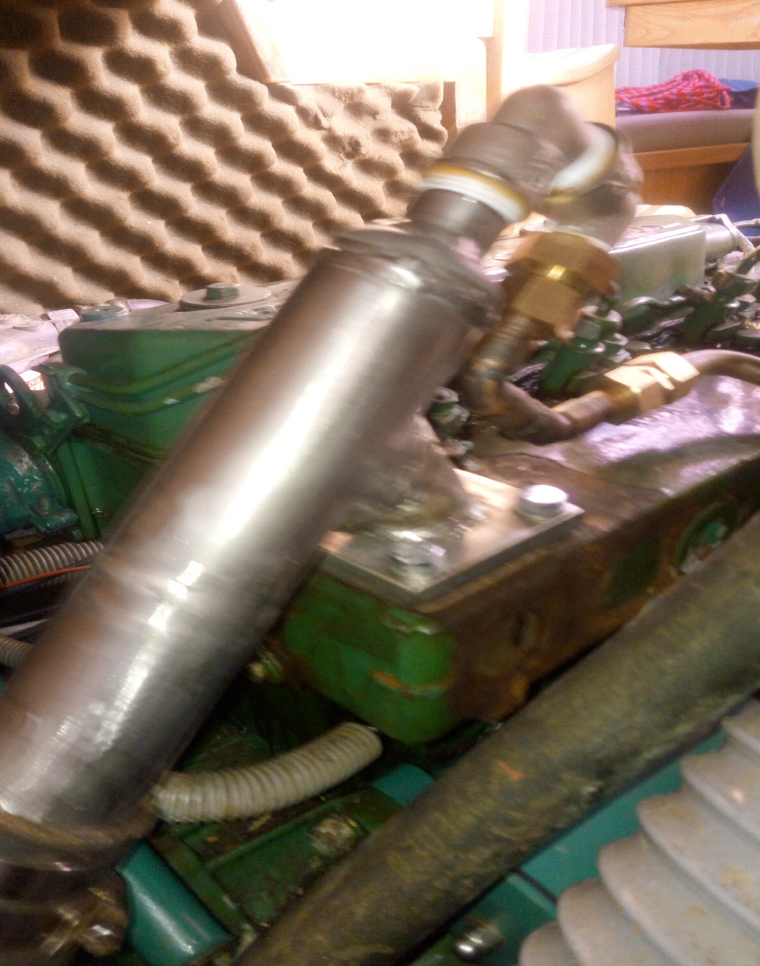

 Le voila en place.

P8

 Jean-Alain sur  Freemousse
