Cuve à eaux noires

Ayant un Feeling 346 version 2 cabines, le grand coffre tribord permettait d'installer une cuve à eaux noires.

Nous avons fait ce choix pour éviter les rejets lors de mouillages ou en eaux intérieures.

Nous avons voulu conserver :

  • la possibilité d'évacuer directement en mer (comme avant)
  • la possibilité d'évacuer la cuve en mer (après broyage)
  • la possibilité de vidanger la cuve au port

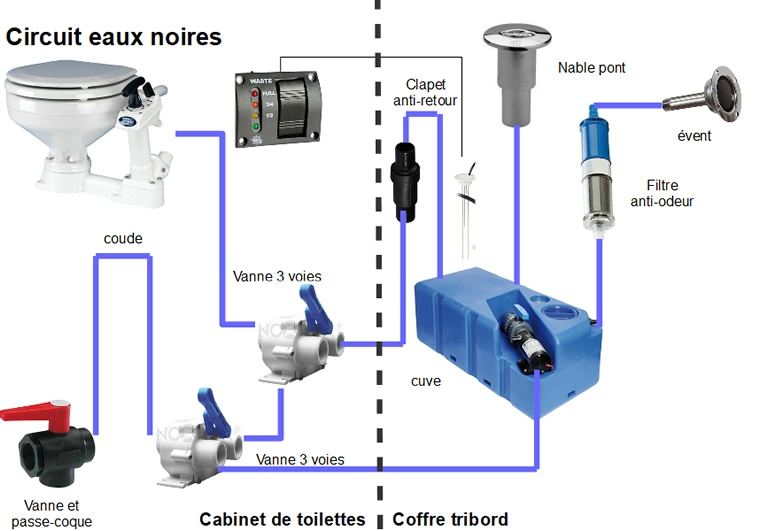

Pour ce faire j'ai installé 2 vannes 3 voies sur le circuit. Voici le schéma synoptique de l'installation.

1 schema

Installation dans le cabinet de toilettes

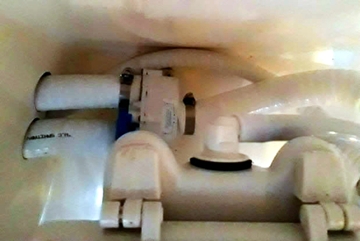

J'ai déposé/installé un nouveau toilette. La première vanne 3 voies se trouve derrière ces toilettes et permet de basculer soit vers la cuve soit vers le passe-coque.

2 toilettes

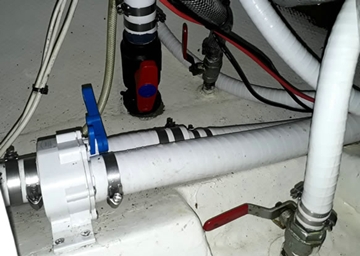

Sous le lavabo se trouve la deuxième vanne qui vient soit directement des toilettes soit de la cuve (après réduction). Le tuyau fait ensuite un coude anti-retour avant de se connecter à la vanne et au passe-coque.

3 evacuation4 jauge

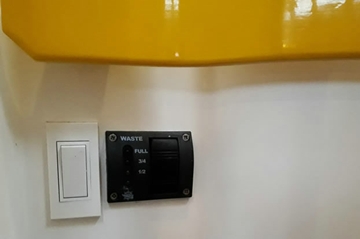

Le témoin de jauge remplace l'ancien interrupteur qui actionnait la pompe d'évacuation (d'expérience nous vidangeons plutôt depuis le tableau électrique).

Installation dans le coffre

Nous avons choisi une cuve de 80 litres avec broyeur car cela rentrait parfaitement dans le coffre et donnait un peu d'autonomie. Sur cette taille de voilier on ne peut pas installer une cuve qui se vidange par gravité (pas assez de hauteur entre la base de la cuve et la flottaison).
La cuve est naturellement calée mais nous avons ajouté des équerres au sol et un système de sanglage.

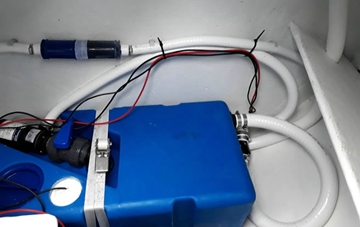

Voici la cuve mise en place.

5 cuve

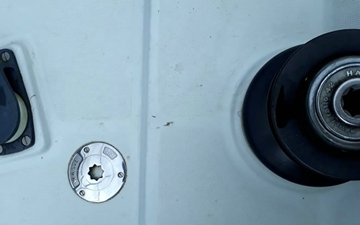

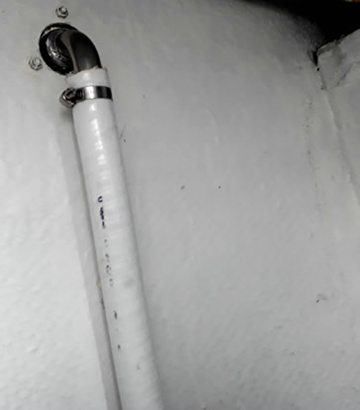

Nous avons placé l'évent à l'arrière du voilier après avoir fait passer le tuyau sous l'étagère du coffre. Le nable de vidange se situe à côté du winch.

 6 air7 nable

Il ne restera plus qu'à installer un interrupteur qui vidangera la cuve (dans le coffre je pense) et à rédiger un mode d'emploi !

Coût

Le coût total est d'environ 800 euros pour cette installation (hors nouveaux WC et vanne/passe coque). Il faut bien tout prévoir car par exemple le poste "colliers inox" monte très vite avec le nombre de raccords.

  • Centrale réservoir eaux noires - broyeur horizontal 80 litres - 12V : 312 euros
  • Afficheur jauge pour réservoir eaux noires avec sonde : 46 euros
  • Nable de réservoir inox winch WASTE 38 mm : 28 euros
  • Tuyaux WC de différents diamétres (38 / 25 / 20 mm) : environ 120 euros
  • 2 vannes 3 voies : 86 euros
  • Valve anti-retour : 23 euros
  • Filtre anti-odeur : 30 euros
  • Event inox : 17 euros
  • Colliers inox : 100 euros
  • Divers visseries, interrupteur etc : 40 euros

Jean-Marc, sur Fée Lorette.
