Le chauffe-eau sur Boisbarbu

Cet article concerne le chauffe-eau Atlantic Marine Stainless, 240v, 1500W. Modèle T6E-I, Miami Floride, Cuve en acier inox. Voici sa documentation.

Le chauffe-eau demande assez peu d'entretien, mais tout de même, au bout de 10 ans le chauffe-eau de Boisbarbu, mon Feeling 1090 est tombé en panne: il ne chauffait plus l'eau, tout simplement.

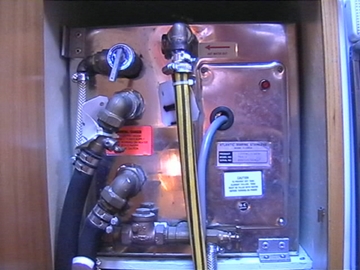

IMGA0297

Une fois la résistance chauffante démontée, j'ai pu voir l'élément chauffant dans une gangue de tartre. Ce tartre diminue le rendement de la résistance en diminuant son contact avec l'eau. Le chauffe-eau devant fonctionner alors plus longtemps, la résistance, brulante, finit par claquer.

On peut facilement mesurer la valeur de la résistance avec un ohmètre: elle doit être autour de 40 ohms. J'ai pu observer 2 types de dysfonctionnement:

  1. Résistance coupée: valeur ohmique infinie: il faut alors remplacer la résistance
  2. Résistance paraissant en court-circuit, mais ayant toujours une résistance de 40 ohms à l'ohmètre, mais faisant disjoncter le disjoncteur du bateau ou du quai. Dans ce cas, la résistance est bonne électriquement, mais une très légère fuite au niveau du socle de la résistance, apporte un peu d'humidité entre la phase et la masse du chauffe-eau, ce qui provoque un court-circuit du 230v. On peut sècher cette humidité ce qui pallie au problème pendant un certain temps, mais cette fuite empire avec le temps et il faudra de toute façon remplacer la résistance.

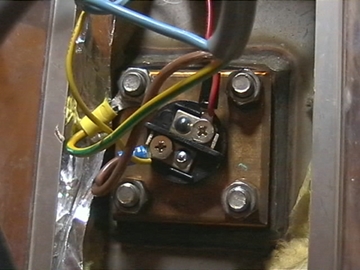

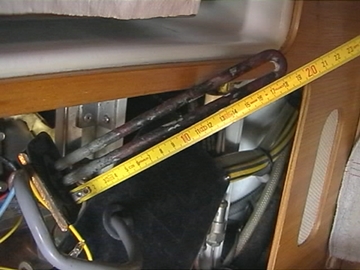

Voici les photos de l'ancienne résistance chauffante, référence TGB 1153, 240v, 1500W, V055K.

Il existe aussi une résistance TGBI 1127, 240v, 1250W, ES1252.

Si on trouve une résistance de 1000W, ce serait suffisant.

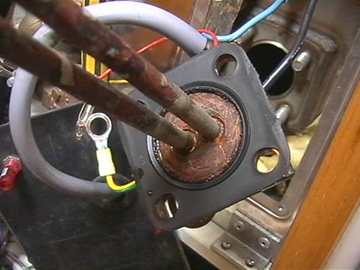

resistance old03resistance old02

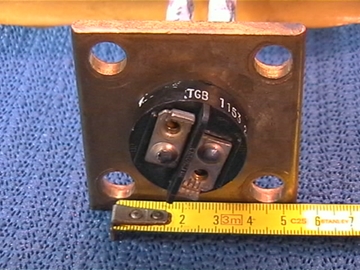

resistance old04resistance old01

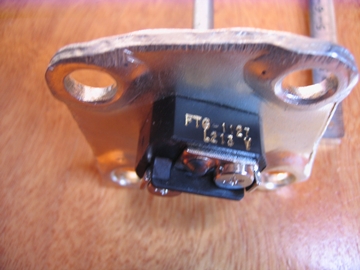

Il faut donc remplacer la résistance par une équivalente, car la résistance d'origine est introuvable, le fabriquant de chauffe-eau, Atlantic Marine, qui était en Floride, ayant disparu. La nouvelle résistance doit avoir la même longueur: environ 19cm, et le même entraxe des trous pour ses 4 vis de fixation: 4 trous de diamètre 10mm, avec un entraxe de 45mm, sur une plaque cuivre de 63x63mm. C'est la résistance Raritan 092360. On la trouve chez Reya sous la meme référence, 1250W, ou chez Tyboat. Existe en 110v sous la référence 092350.

On la trouve aussi aux US chez Atlantic Marine, ou chez McMaster pour 11$

Cette nouvelle résistance dont le socle n'est pas plan, permet d'être mieux serrée sur le corps de chauffe, mais en changeant le joint carré plan, par un joint torique. En effet, le joint livré avec la nouvelle résistance est en mousse un peu molle, et de diamètre trop faible qui rentre dans l'orifice du corps de chauffe, ce qui n'assure pas une parfaite étanchéité.

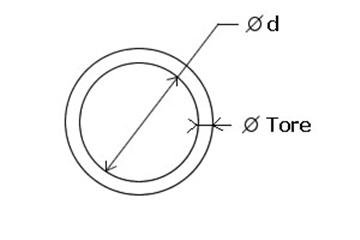

Le joint torique en caoutchouc résistant à une témpérature de 60°C, de dimension 40/7, ou entre 40/5 et 40/8.

Ou alors un joint plat découpé à l'emporte pièce dans du caoutchouc de 6 à 8 mm d'épaisseur. Je l'ai fait découpé par un plombier.

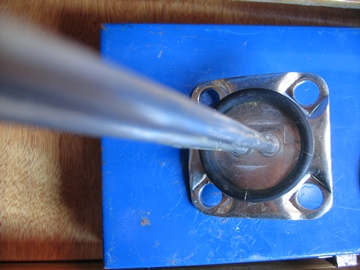

resistance new02resistance new04

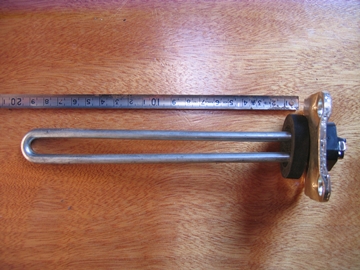

resistance new01joint

Une autre cause peut-être le thermostat, qui, se déclenchant à une température trop élevée, fait fonctionner la résistance trop longtemps pour maintenir la température à atteindre.

D'autre part, un thermostat avec température trop haute vous apporte une eau brulante au robinet, au point de se bruler les doigts.

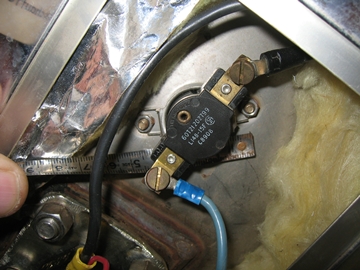

Caractéristiques thermiques de ce thermostat: on voit l'indication L145-15F. Le L caractérise un thermostat à ouverture. Les chiffres signifient que le thermostat coupe à une température de 145°F: 65°C et rétabli le contact à une température de 130°F (145-15): 55°C.

thermostat01

J'ai pu remplacer l'ancien thermostat par un nouveau que la hasard a placé à une température à peine inférieure, mais je n'ai jamais trouvé de thermostat équivalent en taille (pour les pattes de fixation) avec une valeur de déclenchement plus basse. J'aimerais un thermostat qui coupe à 55 ou 60°C. Plus bas, on risque la légionellose, pouvant se développer en dessous de 50°C.

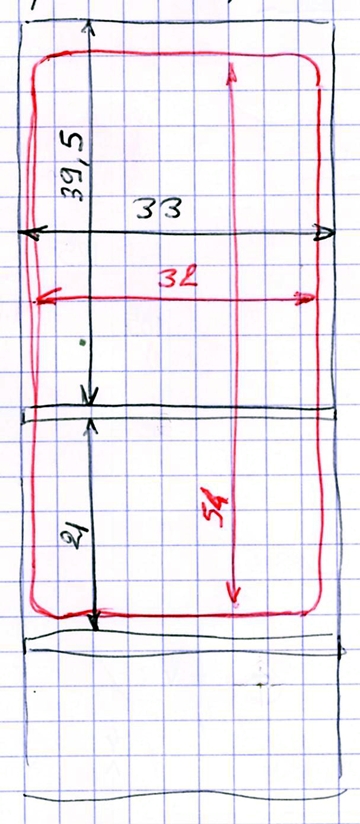

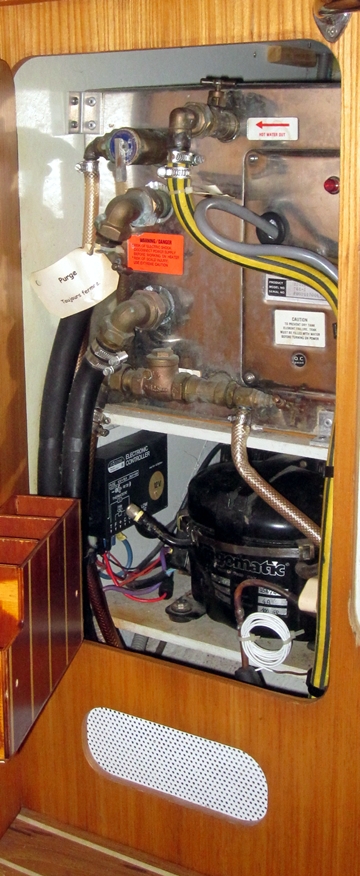

J'en profite pour mettre les dimensions du placard du chauffe-eau et du groupe froid, pour celui qui voudrait remplacer l'un ou l'autre.

IMG 0067 b 360placard chauffe eau 360

Gérard, sur Boisbarbu.

Le chauffe-eau sur Alpana

Cette résistance n'étant plus disponible en 2017, Jean a fait ceci:

La référence de la résistance chauffante de 900w de remplacement, est: ECB2 M11 thermo plon, réf 807 350 chez PPC à Lyon, longueur= 32 cm pour le chauffe eau "ATLANTIC MARINE". Elle arrive à 2 cm du fond du chauffe eau.

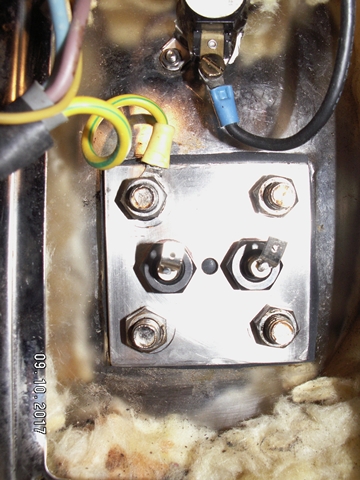

PICT0098



La plaque inox que j'ai fabriquée, fait 3 mm d'épaisseur et mesure 72 mm x 72 mm, elle est percée de 6 trous de 10 mm de diamètre et les 2 trous du milieu permettent le passage des extrémités de la résistance en forme d'épingle à cheveux. Cette plaque est doublée d'un joint caoutchouc de 2mm de même dimension avec les trous identiques.
La résistance est raccordée par des connecteurs "Fast-On".

Jean, sur L'Alpana.

Le nouveau chauffe-eau de Silouhett

remplacement de mon chauffe-eau d'origine par un Quick B3 15l 1200W.
J'ai surtout choisi ce modèle pour son encombrement : diamètre 300 et profondeur 405mm

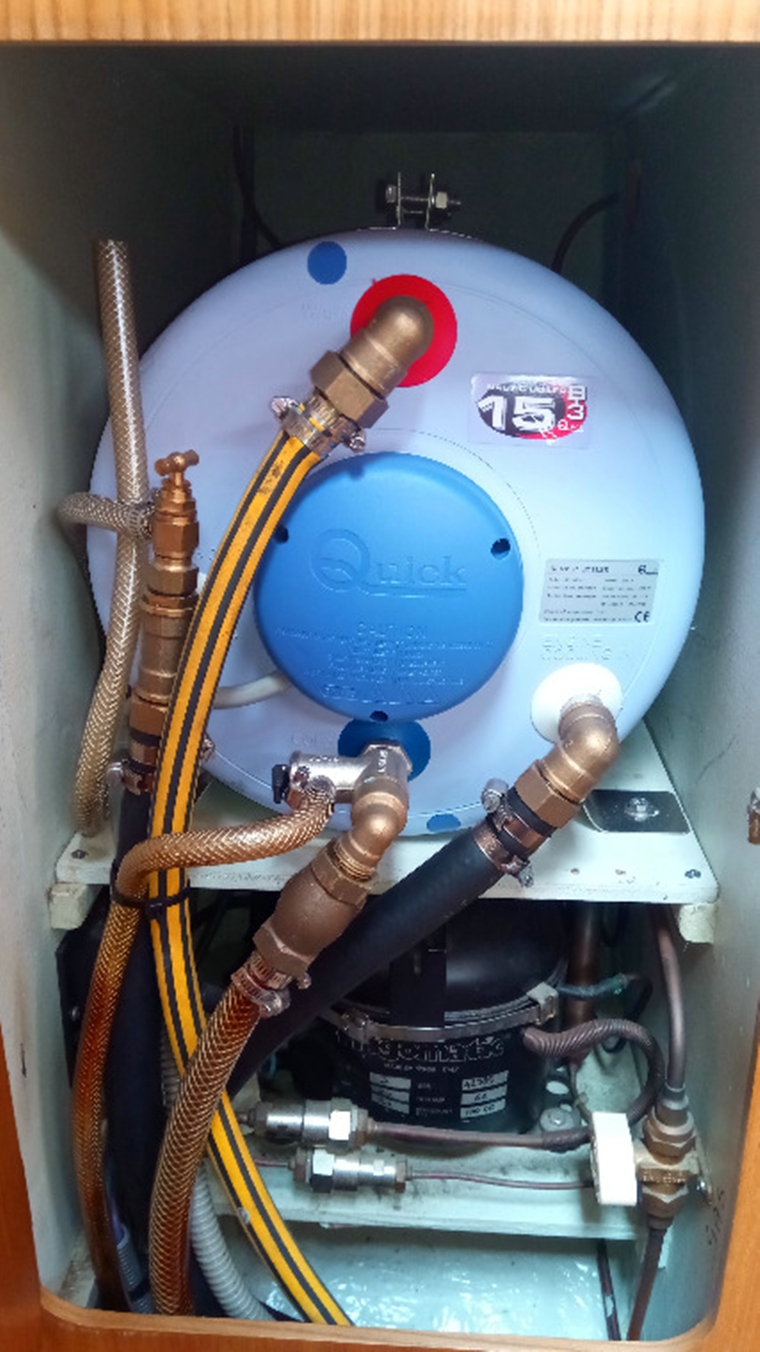

IMG 20210808 155419

Il serait peut être possible de monter le modèle 20l qui fait 95 mm de plus en changeant la position du groupe de sécurité car il reste un peu de place derrière

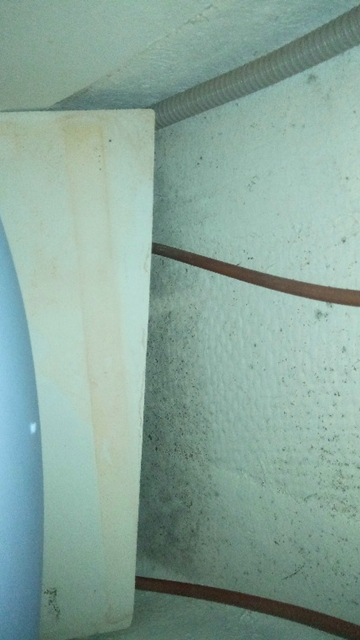

IMG 20210808 155319

Le montage ne présente pas de difficulté particulière. Pour l'étanchéité des raccords filetés le Raccordetanch' Métal Plus de Tangit s'est montré très efficace.

La mauvaise surprise a été sur les anciens tuyaux aller et retour du circuit de refroidissement du moteur qui sont en point bas du circuit et étaient quasiment obstrués par les dépôts. J'ai choisi de les remplacer.
L'ancien clapet de non retour sur l'arrivée d'eau froide a nécessité un bon nettoyage.

NB : bien suivre le niveau de liquide de refroidissement moteur car l'air ne se purge pas facilement des 2 longs tuyaux qui font le tour jusque par dessous l'évier

François, sur Silouhett

Commentaires

#1 Alain Risgallah 26-12-2013 18:09
D'avis de mon plombier : il ne faut pas vidanger le chauffe eau au désarmement car une résistance déja utilisée s'oxyde au contact de l'air.
Alain Risgallah
#2 GERARD 12-07-2014 05:23
Alain, ton plombier a sans doute raison, mais comment tenir le circuit d'eau du chauffe-eau hors gel, si on ne le vidange pas, spécialement en cas d'hivernage à sec, ou la température intérieure peut tomber sous zèro durablement.
#3 GERARD 15-10-2015 05:48
Un fournisseur de chauffe-eaux et de résistance: PROXAM
http://www.pieces-marine.com/proxam/Famille/Catalogue/Chauffe-eaux-82.aspx?
#4 Patrice Vigneron 23-09-2016 11:06
en uk thermo switch ksd301n/c55 ° 15 A :7,80 € les 3
port 5,70€
kevin sturge
31biddulph way
ledbury, herefordshire
hr8 2 hp
uk
#5 Philippe Millot 02-05-2017 10:12
Bonjour à tous
Quelqu'un aurait-il changer son chauffe-eau ? Si oui merci de m'informer de la marque et du type puisque j'envisage effectuer cette transformation (le mien fuit et ne fonctionne plus meme aprés avoir changé le résistance)
Cordialement

Philippe
#6 GERARD 02-05-2017 11:34
Bonjour Philippe,
voici quelques éléments:
- sur un Feeling 39: http://www.clubfeeling1090.fr/forum/autres-feeling/274-ballon-eau-chaude-feeling-39
- sur un Feeling 1090: http://www.clubfeeling1090.fr/forum/feeling-1090-40/260-chauffe-eau-atlantic
ou: http://www.clubfeeling1090.fr/forum/feeling-1090-40/57-remplacement-du-chauffe-eau
ou: http://www.clubfeeling1090.fr/forum/feeling-1090-40/11-thermostat-du-chauffe-eau-electrique
Sinon, il faudrait regarder dans les chauffe-eau Sigmar, ou chauffe-eau Quick (sur le catalogue U-Ship).
Ou un de ceux-ci: http://www.kent-marine.com/202/gamme-cylindrique-nautic-boiler-b3-quick.html

Je te conseillerais de démarrer un forum sur le sujet, ou de te greffer sur le forum: http://www.clubfeeling1090.fr/forum/feeling-1090-40/57-remplacement-du-chauffe-eau
Ca nous permettra de creuser ce sujet à plusieurs, et d'avoir, j'en suis sur, les expériences de ceux qui l'ont déjà remplacé.
Gérard
#7 GERARD 04-05-2017 18:16
La documentation du chauffe-eau:
http://www.clubfeeling1090.fr/images/dossiers/chauffeeau/AtlanticMarineWaterHeater.pdf
#8 Jean Pugnet 26-05-2017 12:52
Bonjour,
J'ai à nouveau la résistance de 800W du chauffe eau à la masse. Je n'arrive pas à trouver sa remplaçante car le modèle 467006 de DIFF ne se fait plus. Quelqu'un a t il changé celle-ci et pour quelle marque ? J'en ai trouvé une de 900w mais elle mesure 32cm de long. Connaissez vous la profondeur horizontale du chauffe eau Atlantic Marine ?
Avec mes remerciements anticipés.
Jean
#9 GERARD 28-05-2017 21:51
Les dimensions extérieures du chauffe eau Atlantic Marine sont:
- largeur: 32cm
- hauteur: 32cm
- profondeur: environ 38cm
Et l'espace pour rentrer un chauffe-eau:
- largeur: 33cm
- hauteur: 39cm
- profondeur: 63cm
#10 Jean Pugnet 12-09-2017 08:43
Bonjour Gérard,
J'ai pu remplacer la résistance initiale par celle-ci: ECB2 M11 900w THERMO PLON. (54€). Elle fait 32cm et elle arrive à 2cm du fond du chauffe-eau. Elle a une forme d'épingle à cheveux. J'ai dû refaire la plaque inox avec ses 4 trous de 10, + 2 trous pour les extrémités de la résistance. Connexion par cosses Fast-On.
Bien cordialement. Jean
#11 GERARD 12-09-2017 11:53
Jean nous donne les références du vendeur de la résistance: référence: 807350 , achetée chez "Installateur Service" IS Lyon-Groupe PPC, 28 rue Croix Barret 69007 Lyon. Tel: 04 78 58 98 16 is@groupeppc.fr
L'inox choisi fait 3mm d'épaisseur et j'ai découpé un joint en caoutchouc de 2mm d'épaisseur, utilisé pour l'étanchéité sous haute température.
#12 GERARD 02-06-2018 12:53
juin 2018: je commande une résistance chez Tyboat, à nouveau disponible. 70€ + port.
#13 André Padilla 19-10-2018 09:04
Bonjour à tous,
J'ai trouvé la résistance raritan chez VDM que j'ai fait livrer chez AD à côté de chez moi - 47 € pas de frais de livraison.
Maintenant j'aimerais bien trouver le joint torique comme sur la photo de Gerard.
Je ne sais pas trop comment orienter ma recherche.
Merci
André
#14 GERARD 28-10-2018 11:45
j'ai fais le joint ! en le découpant dans du caoutchouc épais, n'ayant pas trouvé la dimension dans le commerce. Mais il faudrait demander dans un magasin de mécanique industrielle, par exemple: http://www.doucet-grp.com/ .
Dimensions dans l'article.
#15 André Padilla 28-10-2018 18:11
Ok Gerard, merci.
#16 GERARD 09-08-2020 10:25
Pascal Turfault nous signale que TyBoat ne fournit plus de disjoncteur ETA. Il l'a obtenu chez Nautiboutique.
#17 Nicolas Bucaille 15-08-2020 12:09
Bonjour
J'aurais besoin d'une aide précieuse.
En voyage actuellement sur laouen. J'ai une fuite sur mon chauffe eau. Je voulais savoir comment éviter qu'il se remplisse remplisse car il n'y a pas de vanne à l'entrée.
Si quelqu'un pouvait m'aider.
Merci
Laouen feeling 1090
