Refrabrication d'une dérive

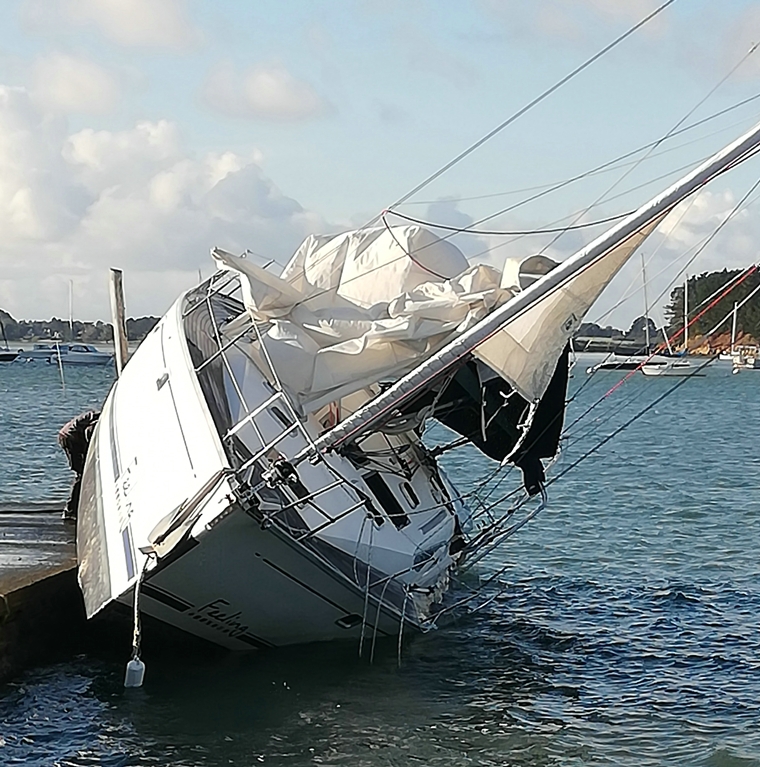

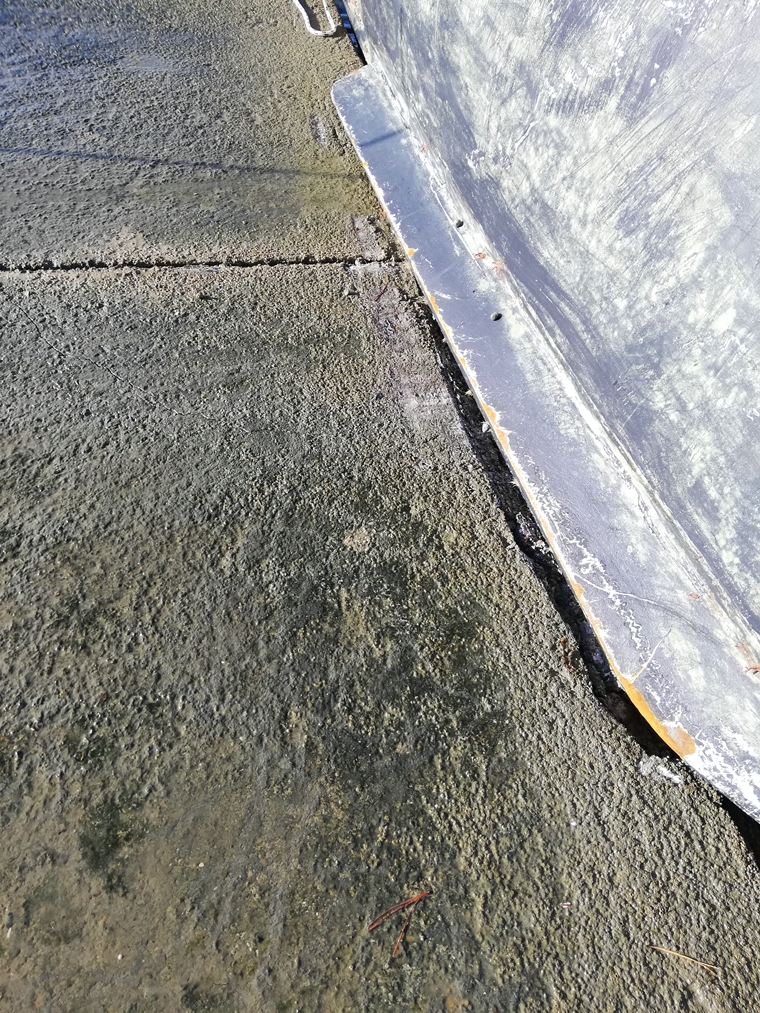

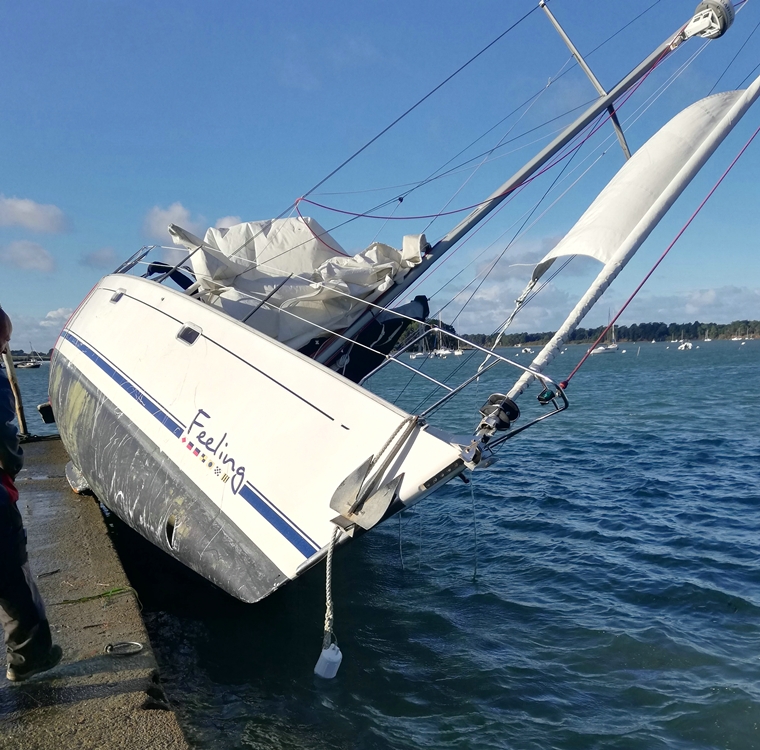

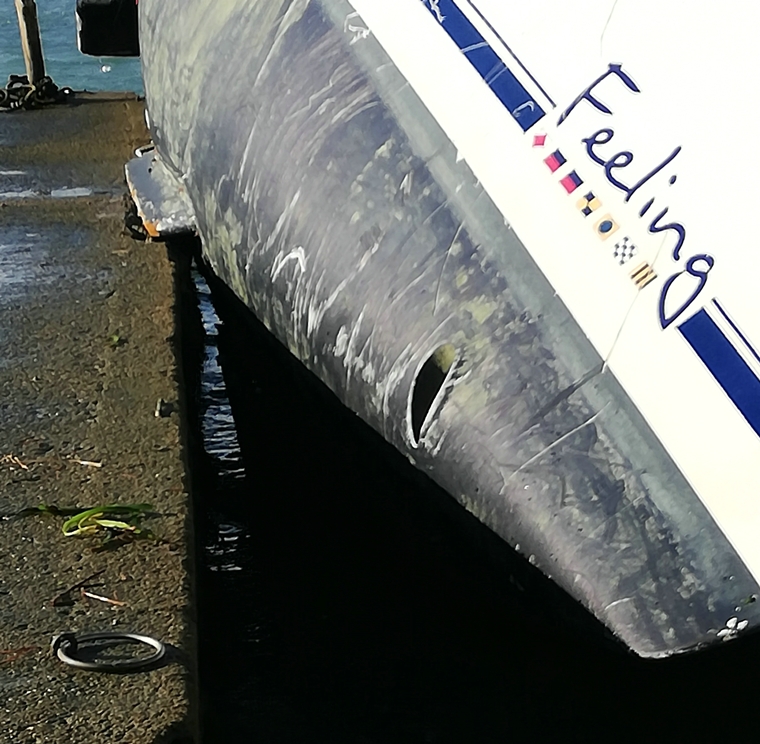

Après un sinistre suite à la tempête ALEX en octobre 2020 le bateau est allé à la cote (rupture de l'émerillon de bosse).

IMG 20201002 094131 760

IMG 20201002 094200 760

IMG 20201002 101835 760

IMG 20201002 102721 760

IMG 20201002 131700 760

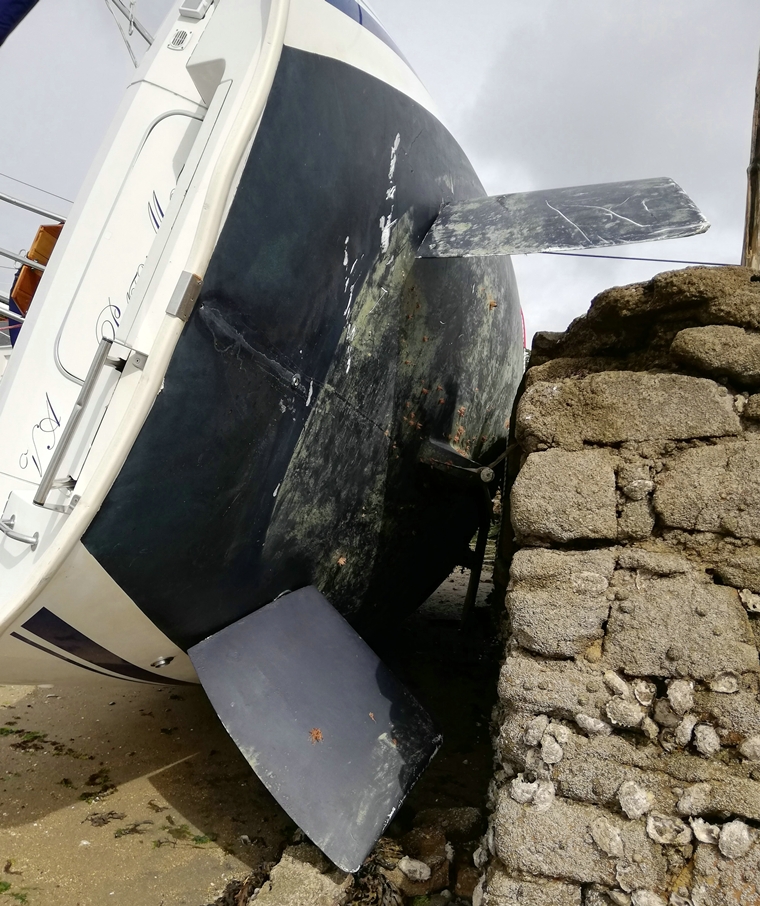

La dérive est pliée en deux, l’âme en inox support du palier d'axe de dérive est broyée.

Conclusion : il me faut refabriquer une dérive !!! Coup de chance sur le Club Feeling que je contacte possède Ie moule qu’il a récupéré du chantier Privilège Marine des Sables d’Olonne. Ce moule est d'origine et il accepte de me le prêter pour faire une nouvelle dérive.

Le chantier naval LE BORNE à Baden (Morbihan) se chargera de la fabrication (stratification).

Je me charge de la partie mécanique

  • I'âme avec le support du palier de I ‘axe de dérive
  • la cadène de relevage sera réutilisée
  • fabrication des paliers et de l'axe de dérive

DSC01476 760

DSC01477 760

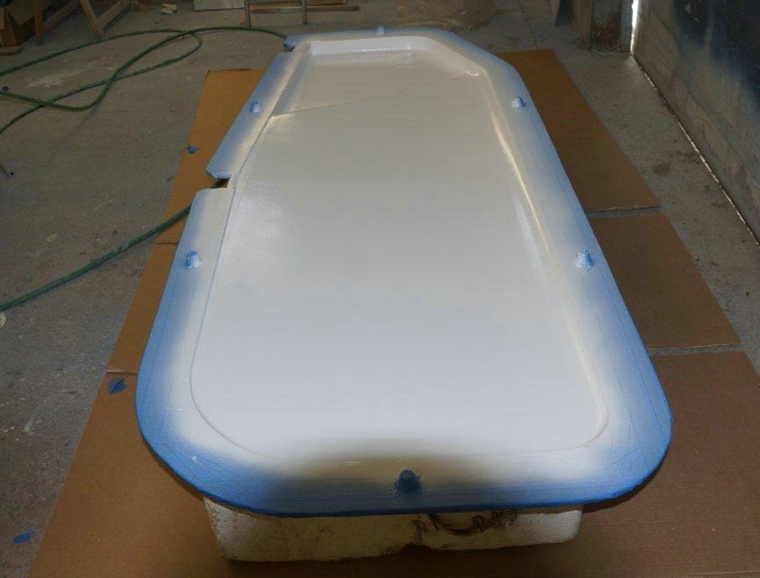

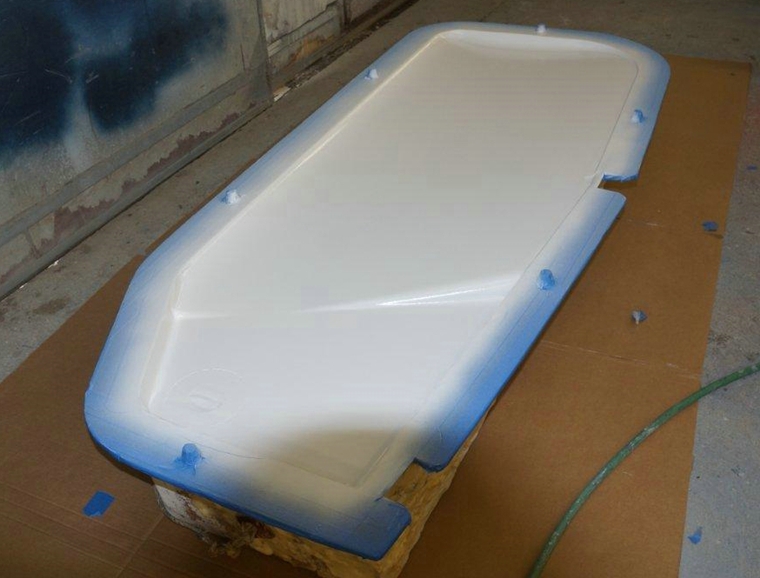

A la réception du moule il est nécessaire de le préparer

  • Nettoyage + plan de joint
  • Dégraissage
  • Eliminer toutes impuretés ou bavures
  • Masquage du plan de joint
  • Application cire de démoulage :
  • 3 passes - étaler la cire dans le moule, bien insister dans les angles vifs, laisser sécher 20 mn
  • relaver a la peau de mouton, recommencer l'opération.

Application GEL COAT sur le moule

  • Préparer environ 1 litre par 1/2 moule
  • Appliquer
  • Laisser catalyser minimum 4h00
  • Ne pas hésiter de charger dans les angles.

DSC01478 760

DSC01479 760

DSC01480 760

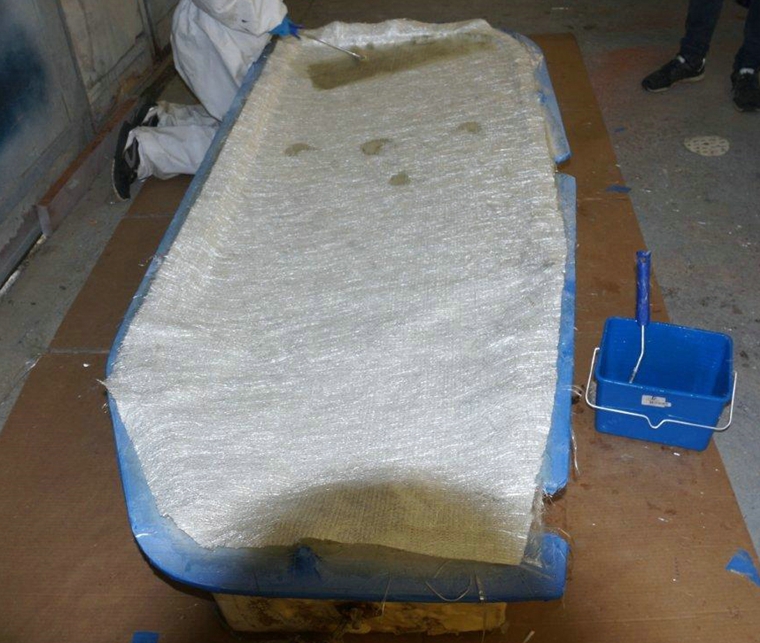

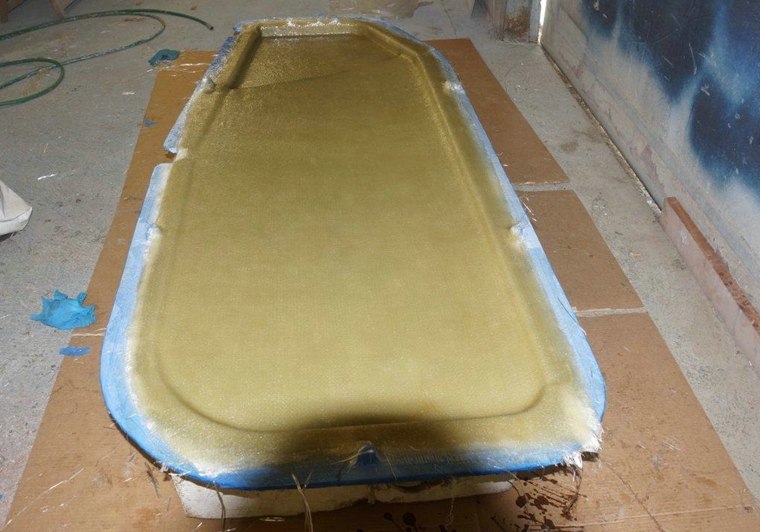

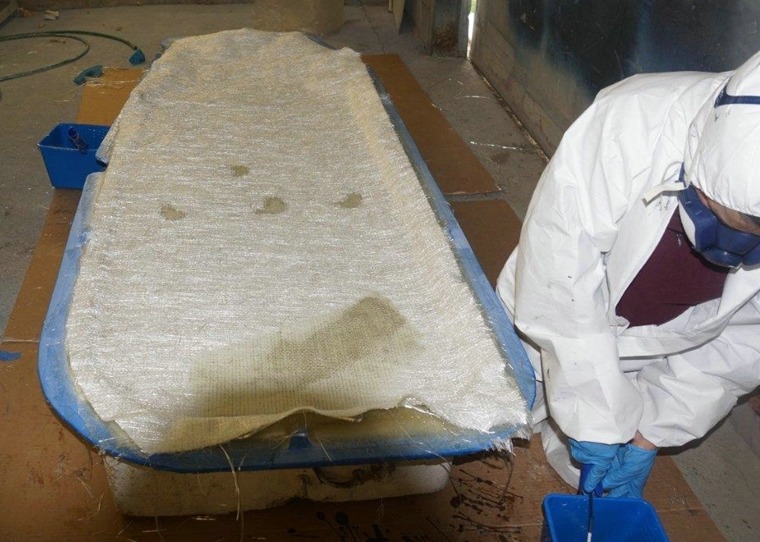

Découpe des tissus

il est important de préparer tous "les tissus pour optimiser son temps de travail

  • Par 1/2 moule
  • 1 mat 300g +2 couches dans les angles.
  • 6 rovomat 500/300 + 2 au niveau de l’axe de la dérive (ROVING)

Bien imprégner les tissus (consommation pour les 2 1/2 monies environ 25 kg de résine)

  • Ebullagel!
  • Laisser sécher 24h00
  • Démoulage (pièce facile)
  • Ebavurage

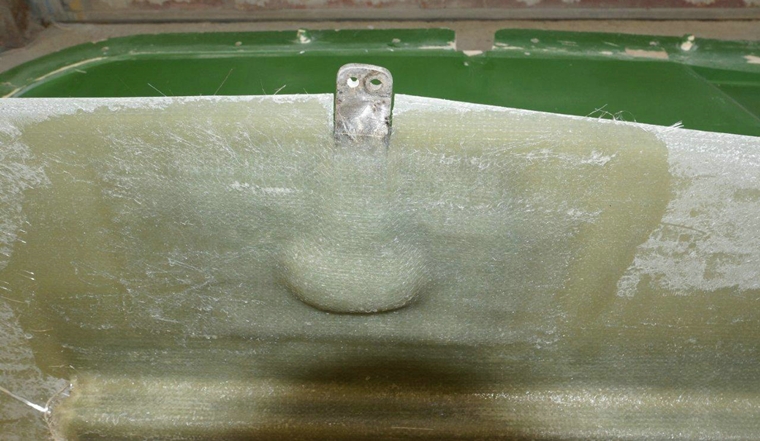

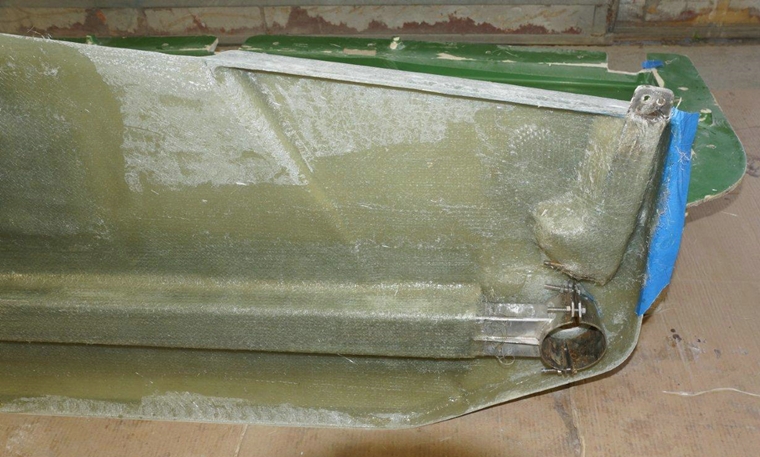

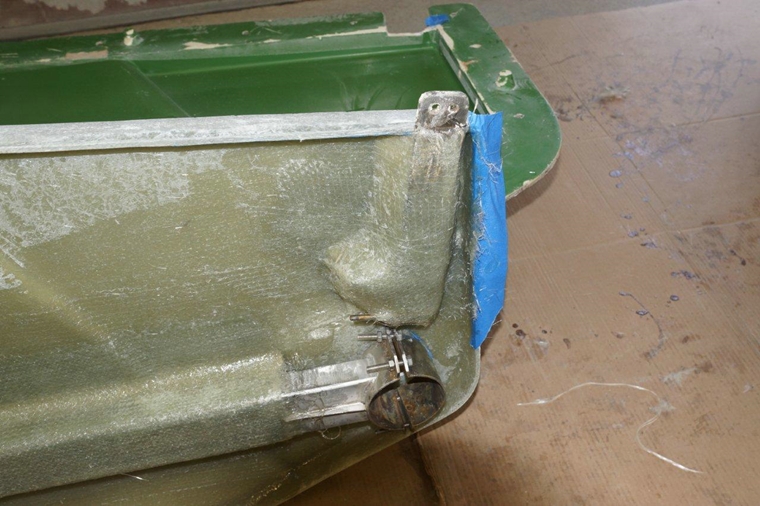

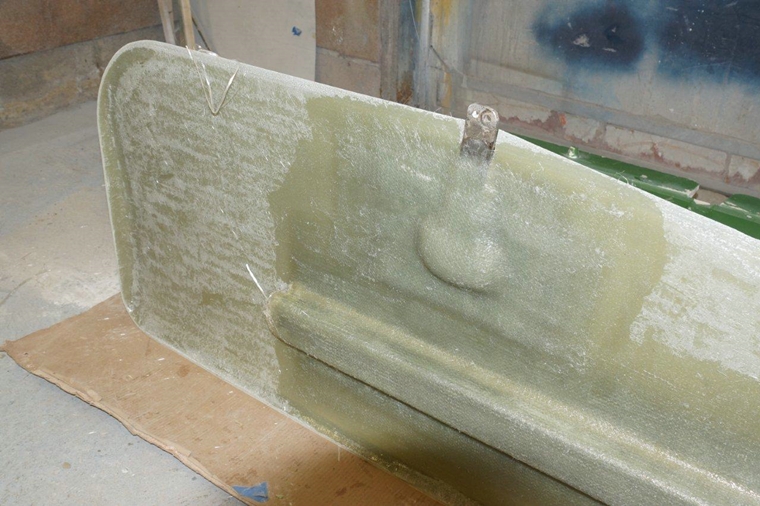

Préparation intérieure pour réception système d‘axe + reievage

  • Laisser tomber Ie surplus des tissus sur les bords, cela permet d'insérer des coins de bois pour le démoulage.
  • Après repérage, collage colle armée polyester de la cadène de relevage et de la pièce de support d'axe
  • ATTENTION opération a effectuer la 1/2 peau dans son moule pour éviter toutes déformations

DSC01555 760

DSC01556 760

DSC01557 760

DSC01558 760

Stratification - minimum 6 couches

  • commencer par 2 mat 300, bien mouiller pour épouser tous les angles
  • faire très attention au calage du système d'axe, cela se fait moule fermé à blanc

Avec les 2 peaux en place

  • Bien détourer et préparer le plan de joint des 2 peaux
  • vérifier avec montage à blanc si tout est OK
  • appiiquer 1 lit de colle armée sur les 2 plans de joint et fermer le moule avec sa boulonnerie

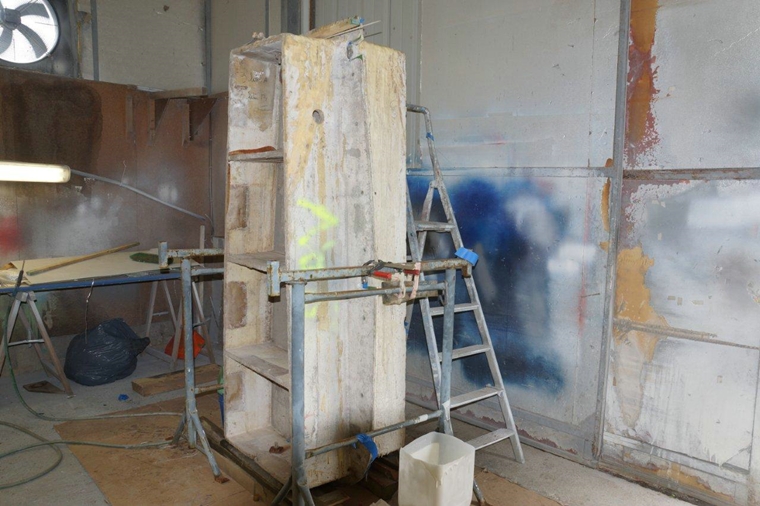

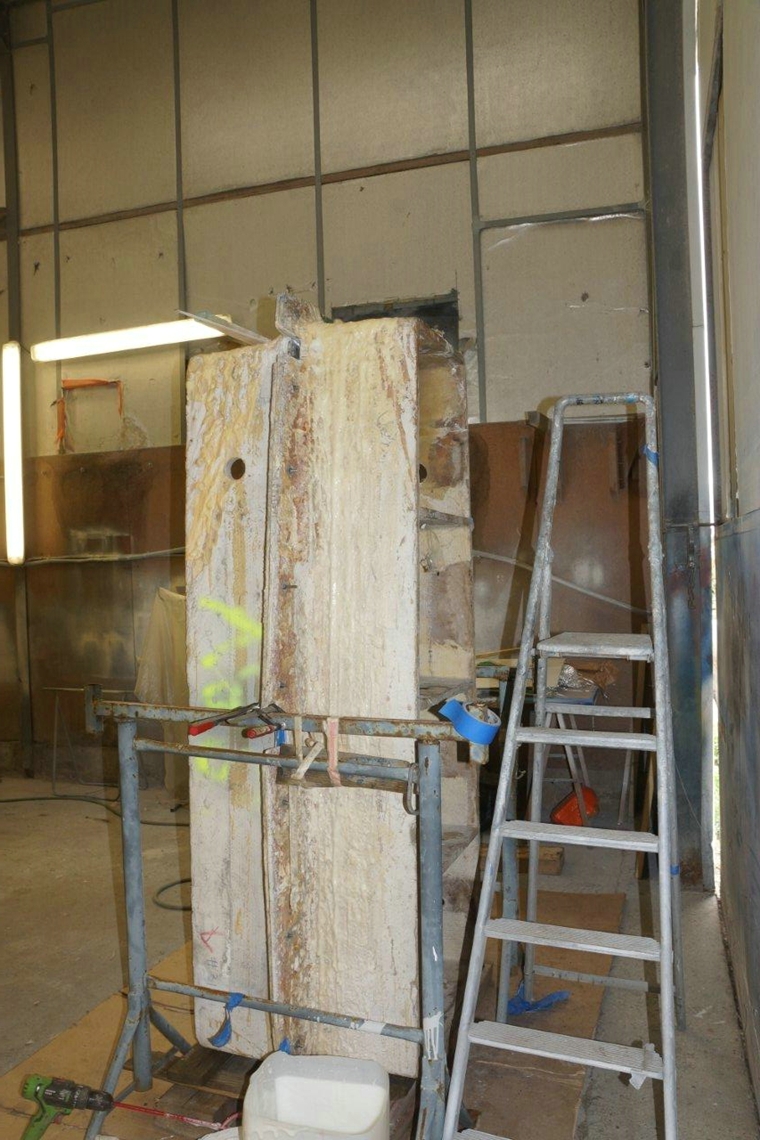

Mettre en place Ie moule, partie haute vers le haut

DSC01583 760

DSC01584 760

  • Il y a un espace pour permettre la coulée de résine moussante époxy sur le haut du moule.

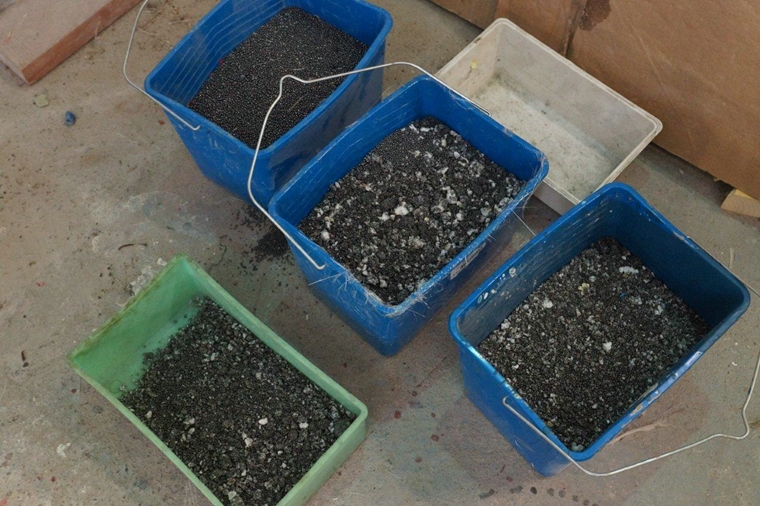

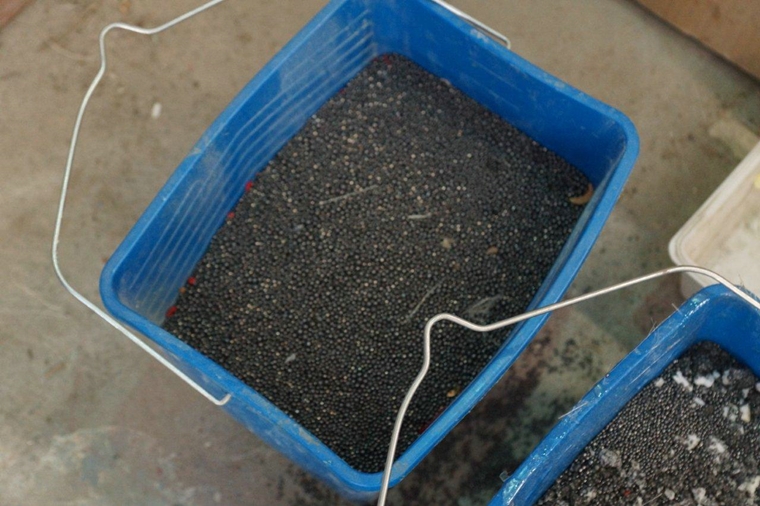

  • Préparer les billes de plomb dans des seaux séparés 40 kg

DSC01559 760

DSC01560 760

DSC01561 760

  • Préparer la résine moussante par seau de 2 à 3 litres
  • Insérer les billes de plomb dans les premières coulées pour que le poids soit bien dans le bas de la dérive.

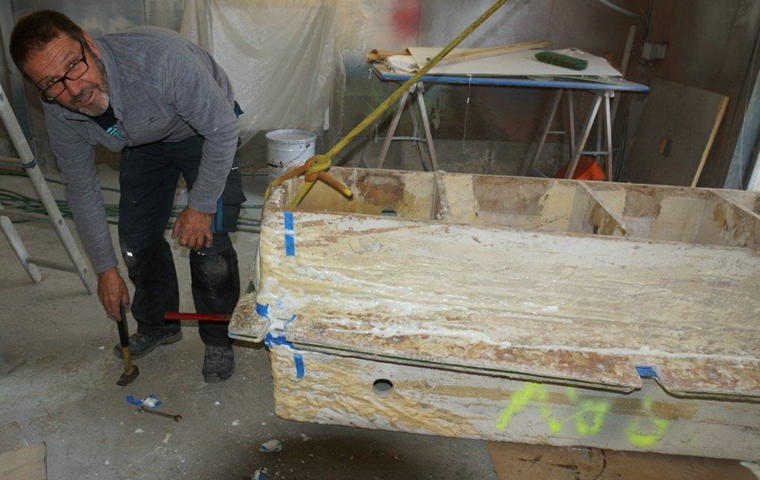

Après 48h de séchage

DSC01589 760

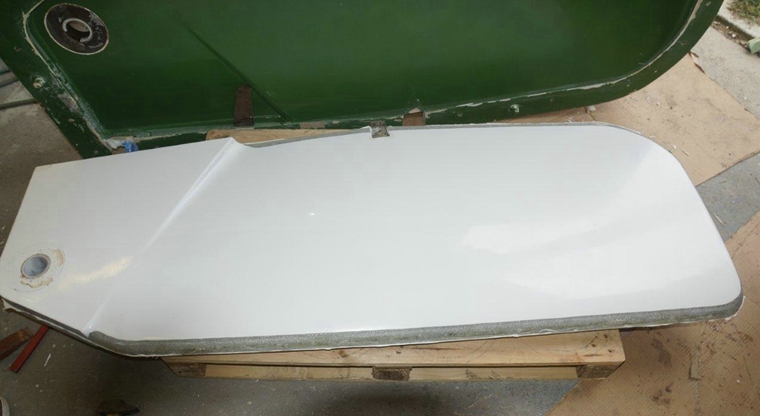

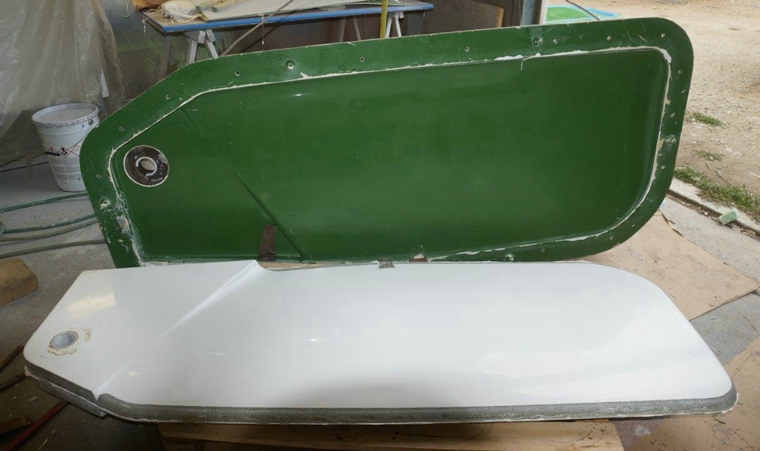

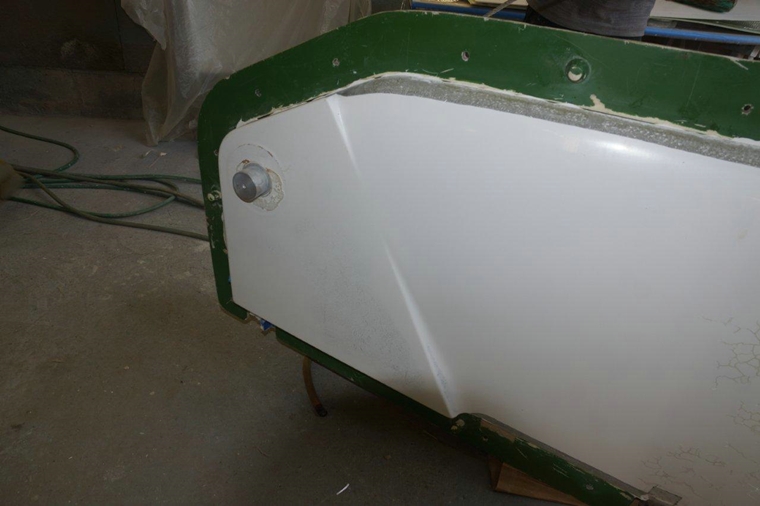

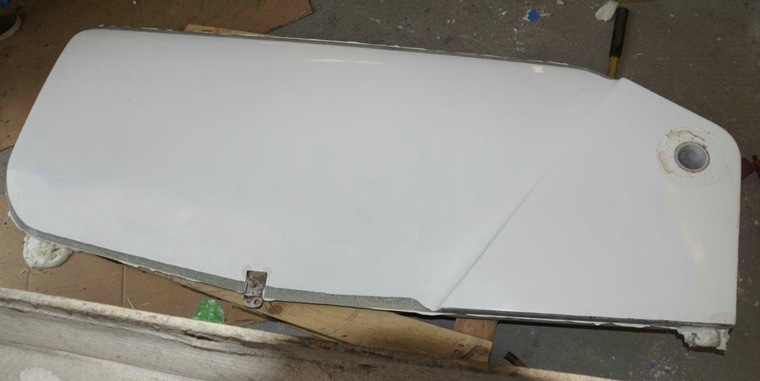

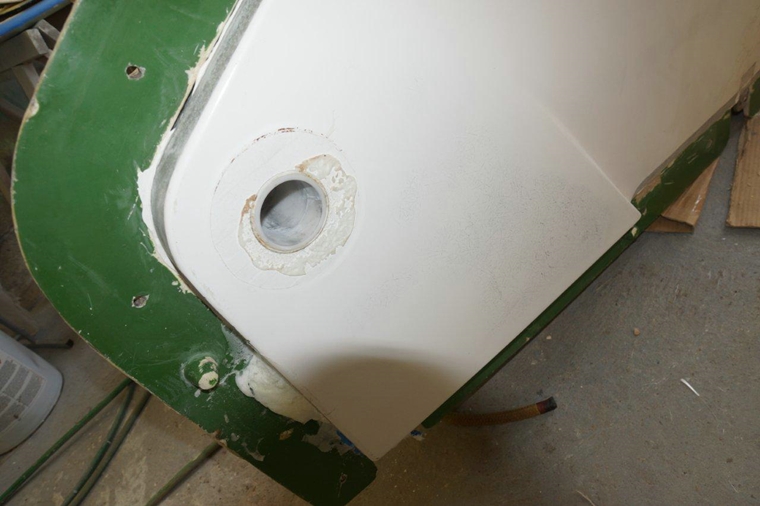

  • Après démoulage

DSC01592 760

DSC01593 760

DSC01594 760

DSC01595 760

DSC01596 760

  • Meulage / préparation pour stratification du plan de joint sur le tour complet de la dérive.
  • Stratification avec un taffetas de 200 g qui épouse bien les angles.
  • Gel coat et finitions.

Je remercie Gérard Mennetrier du Club Feeling, pour Ie prêt du moule et reste à I‘écoute pour tous renseignements techniques pour qui en aurait besoin.

Yves
