Reconditionnement du guindeau Goiot

Le guindeau Goiot de mon 1090 ne fonctionne plus à la montée. Pas toujours facile de relever le mouillage à la main !

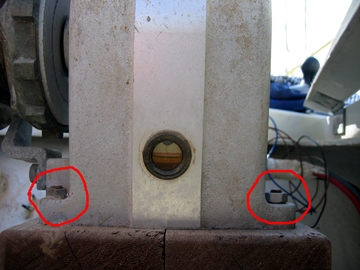

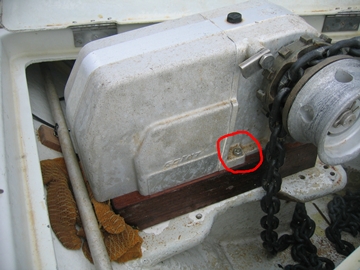

Dépose du guindeau qui est fixé par 4 tiges filetées de 8mm, dont 2 se sont soudées à la fonte d'alu.

IMG 7605IMG 7111
Avant tout, il me faut réunir de la documentation sur ce guindeau Goiot 312, version 12v, qui date de 1993 !

Assez difficile d'ouvrir la carcasse du guindeau, car les 2 parties en fonte d'alu, sont efficacement collées par du Sika 291.

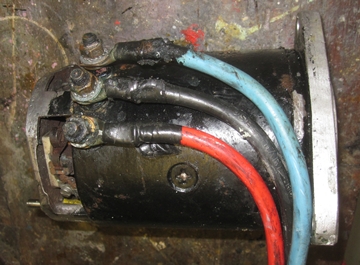

Le moteur (de marque Quick) est facilement déposé, en dévissant les 3 vis qui le tiennent dans la face alu du carter.

IMG 0486

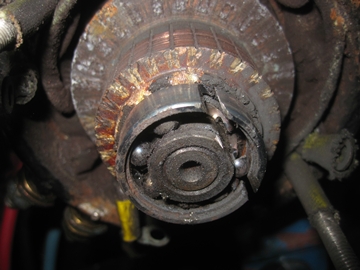

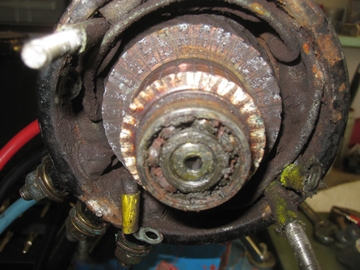

Le roulement à bille du rotor, dans la platine des charbons, est mort. Aucune prise pour passer un arrache moyeu. Je dois donc le découper à la disqueuse avec un disque fin pour inox, en prenant soin de ne pas attaquer le collecteur.

IMG 0489IMG 0496

C'est un roulement étanche standard, que je retrouve facilement dans un magasin de pièces mécaniques.

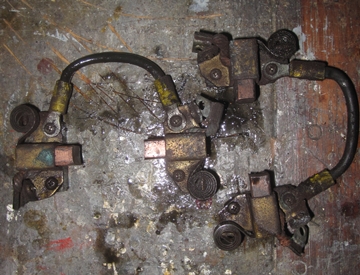

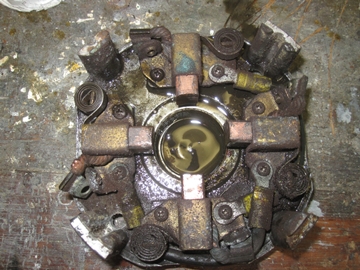

Les charbons sont en bon état, mais un ressort a sauté de son logement, ce qui explique la panne due au mauvais contact. Les ressorts se retrouvent aussi facilement. Pas besoin de commander les pièces chez Goiot.

IMG 0492IMG 0495

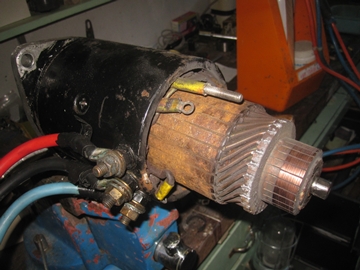

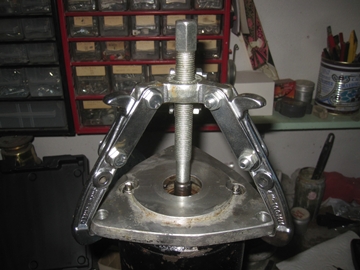

L'arrache moyeu est nécessaire pour extraire le rotor.

IMG 0497IMG 0498

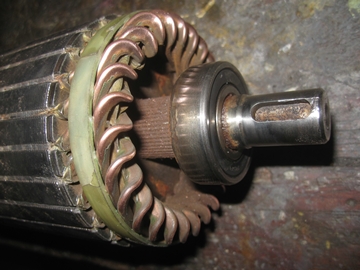

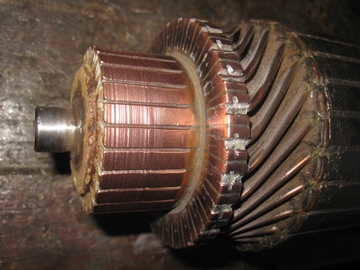

Le collecteur est dans un état correct, après un petit nettoyage au papier abrasif. Le roulement côté accouplement est en bon état.

IMG 0499IMG 0500

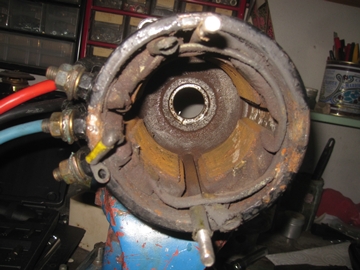

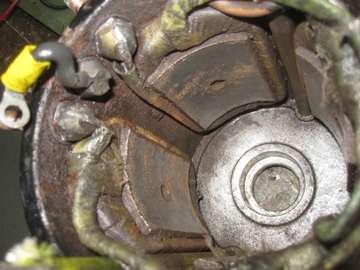

Le stator a besoin d'un bon nettoyage. L'oxydation a fait son sale boulot. De l'humidité pouvait donc rentrer dans le guindeau.

IMG 0503IMG 0504

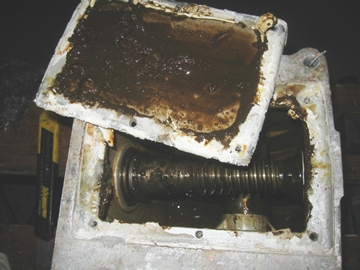

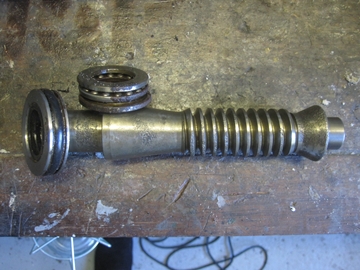

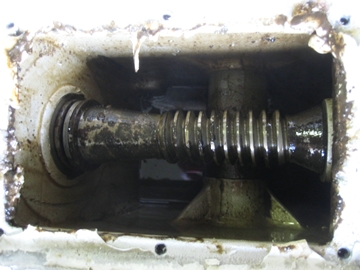

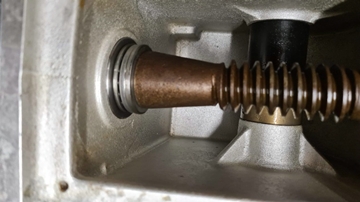

Côté carter: de la boue dans l'huile et de l'oxydation sur la vis sans fin. Preuve que l'humidité est rentrée là aussi, par le bouchon de remplissage d'huile, ou par le joint sur l'axe de la vis sans fin.

IMG 0505IMG 0509

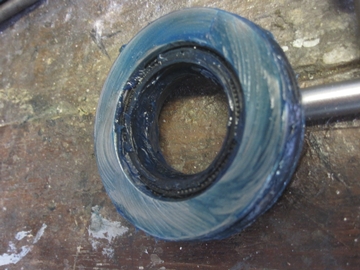

IMG 0511IMG 0517

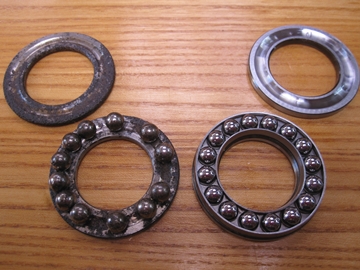

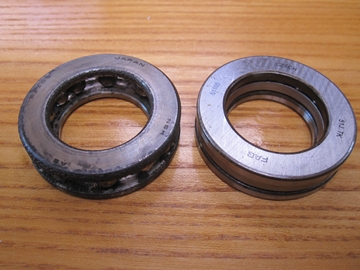

Les joints (toriques et spi), ainsi que la butée à bille (ci dessous) sont morts.

IMG 0825IMG 0826

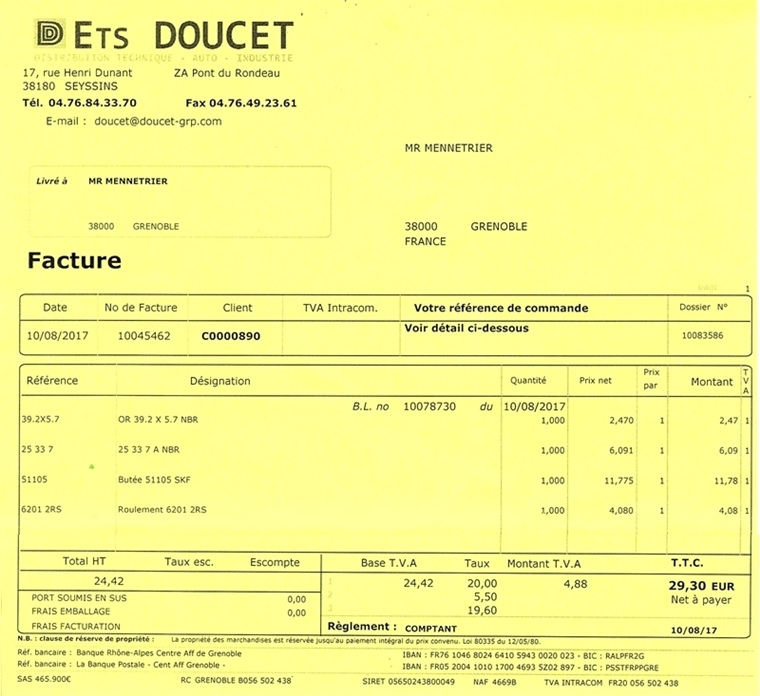

Facile à remplacer. Je les trouve aussi chez le même fournisseur de pièces mécaniques. Voici la facture.

facture

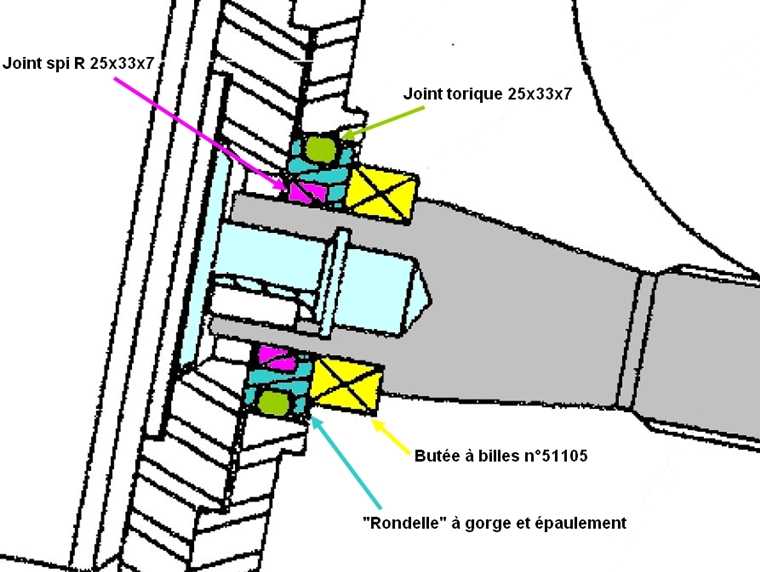

Avant de remonter le joint, je veux être sur du montage et décide de zoomer sur l'éclaté pour mettre en évidence les pièces:

buteeabilles2

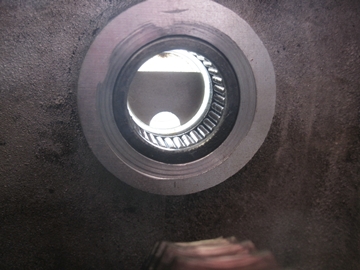

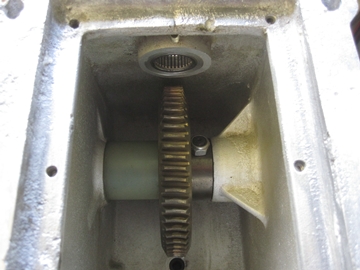

J'en profite pour nettoyer et sécher en détails tout l'intérieur du carter ainsi que sa mécanique qui semble très saine.

IMG 0513IMG 0514

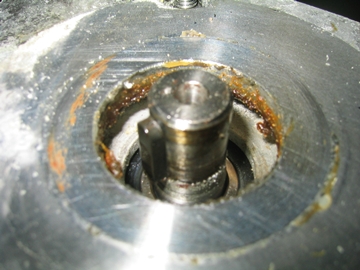

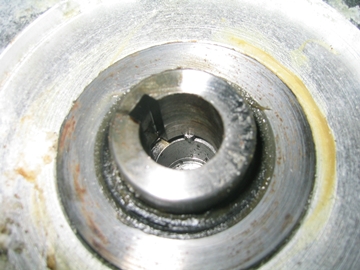

Il est temps de re fixer le moteur, en assemblant son axe sur l'alésage de la vis sans fin, sans oublier la clavette qui solidarise la transmission.
Mais avant, on vérifie son fonctionnement en le connectant à une batterie. Attention au couple: il vaut mieux le fixer solidement dans un étau.

IMG 4119IMG 4120

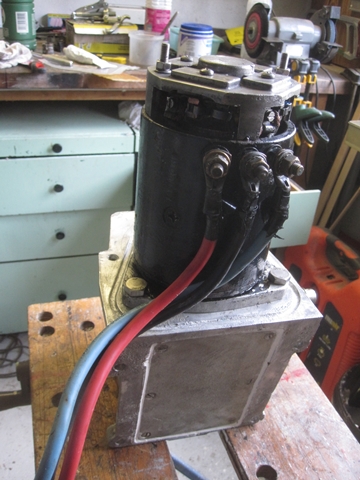

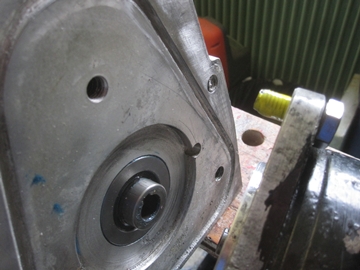

Puis en prenant soin d'enduire les 3 vis de Mastinox 6856H pour prévenir la corrosion inox/alu. Attention, ce produit jaune est toxique et ne se trouve plus facilement à la vente.

IMG 0521IMG 0522

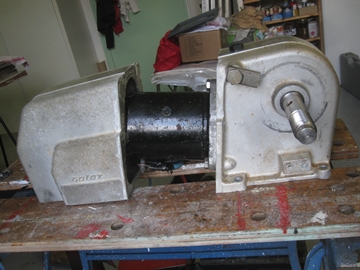

Assemblage du capot protecteur du moteur, avec le carter. Soigner l'étanchéité avec un cordon de Sika 291.

IMG 0525

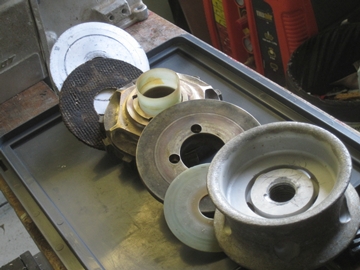

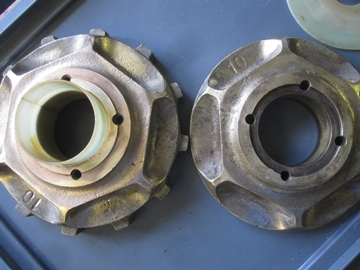

Nettoyage de toutes ces pièces qui ont subi l'oxydation:

  • Vinaigre blanc pour la garniture de frein
  • Brosse métallique pour le barbotin
  • Nettoyage pour la poupée

et ré assemblage.

IMG 0529IMG 0528

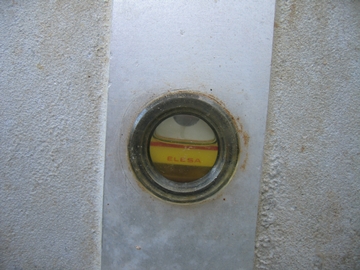

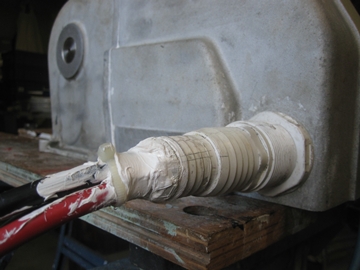

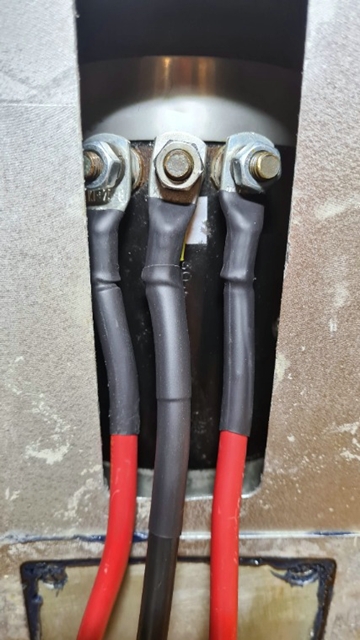

Etanchéité dans le passage de cables, et plein d'huile SAE 80W-90. Il en faut 450 à 500 ml.

IMG 0533IMG 2494

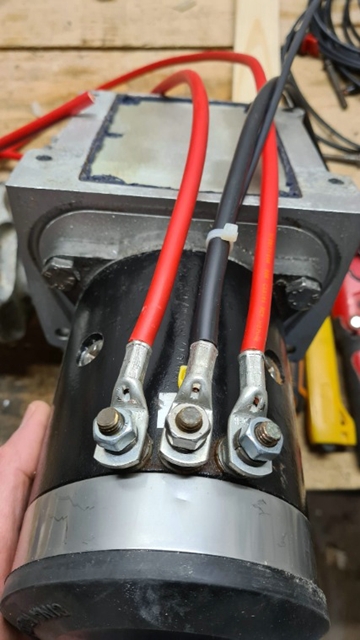

 Il est temps de passer aux essais en marche avant et arrière, en connectant le cable noir sur le Moins d'une batterie et alternativement le rouge et le bleu sur le Plus de la batterie.

3 ans plus tard : fuite d'huile !

Pendant l'hiver 2020, le guindeau perd toute son huile ! Au printemps, je le dépose, le retourne et constate que la fuite s'est faite par le joint Sika 291 entre le carter et la trappe de visite inférieure. Effectivement, le Sika 291 se dissout dans les hydrocarbure.

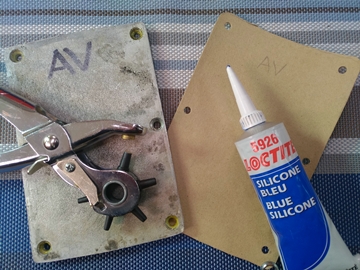

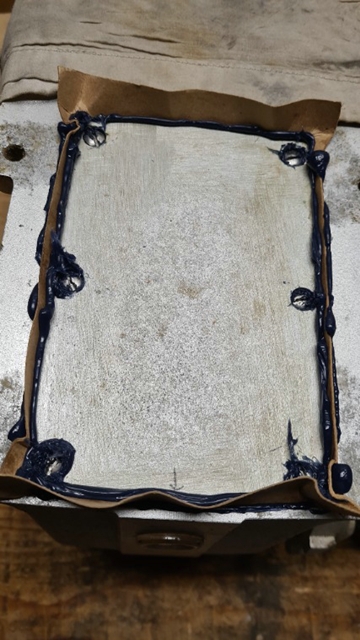

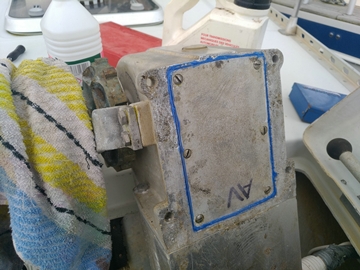

Je le remplace donc par un joint papier et du joint bleu Loctite 5926.

IMG 20200619 101628 360bIMG 20200619 103327 360

IMG 20200619 103532 360

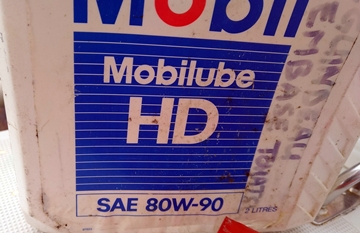

Et refais le plein d'huile. En fin de saison, l'étanchéité est toujours bonne ...

Gérard, sur Boisbarbu.





Commentaires

#1 GERARD 27-12-2017 10:27
Contribution de Didier:
j'ai eu pas mal de pb sur la partie électrique. En fait, le relais grillait souvent et je ne comprenais pas pourquoi. J'avais des micro coupures. C'était au niveau des cosses de connexion au cul du moteur électrique qui n'étaient pas bien serrées parce que très corrodées. Du coup j'ai re fileté les bornes cuivre dans un diamètre inférieur pour pouvoir serrer et plus de problèmes.

Autre possibilité, l'eau de mer arrive à remonter depuis les cosses dans le câble. Du coup: corrosion, section diminuée, échauffement et cela ne marche plus.

Si c'est l'étanchéité de la partie métallique, il faut remettre la plaque métallique avec du joint spécial loctite bleu qui résiste aux huiles. Le mien perdait un peu et l'huile est à l'origine de la corrosion prématurée de ma chaîne d'ancre.
#2 Emmanuel Gorjux 05-01-2018 12:36
Bonjour, tout d'abord merci pour ce tuto et bonne année 2018.
Juste une question pour un novice, je viens de démonter le guindeau sur mon Feeling 326, et je n'ai que 2 câbles électriques (rouge et noir) et pourtant il me semble que c'est le même modèle. Est-ce normal docteur?
Une autre question de diagnostic, j'ai démonté le guindeau, tout d'abord parce-que j'avais une grosse fuite d'huile et aussi parce-que en fonctionnement dès qu'il commence à forcer le moteur faibli un puissance jusqu’à que cela disjoncte au tableau... Avez-vous une idée de la panne. merci beaucoup de votre aide. Emmanuel
#3 Emmanuel Gorjux 15-01-2018 21:25
Bonjour Gérard

Je me suis enfin décidé à démonter et retaper mon vieux guindeau Goiot 312. Je suis arrivé à trouver à peu près toute les pièces qui me manquaient, sauf la rondelle à gorge et épaulement ainsi que le joint spi intérieur. Cela fait 3 semaines que je cours les boutiques et parcours les sites internet , As-tu une idée
Merci d'avance

Emmanuel
#4 GERARD 15-01-2018 21:54
Bonjour Emmanuel,
tu dois pouvoir commander comme moi chez Doucet, ou un autre fournisseur mécanique-techn ique dans ta région.
#5 Emmanuel Gorjux 22-01-2018 11:58
Bonjour pour le disque de friction j'ai trouvé 2 entreprises qui refont des disques en Ferodo 3820 au prix d'une cinquantaine d'€ + frais expé:

Ste de Collage Industriel Nicaise
Marie-Claude Nicaise, Gérante ( vraiment très pro)
06 31 62 56 06 - 04 71 00 93 76
http://www.restauration-frein.fr/
SCIN - La Rotonde - 43160 Sembadel-Gare

et

SEDAIA DISTRIBUTION COLINDUS

ZAC LES BASSES ECHARRIERES
38440 SAINT JEAN DE BOURNAY
TEL : 04 74 15 94 12
FAX : 04 74 15 96 88
contact@sedaia.com
www.sedaia-distribution.fr
#6 Emmanuel Gorjux 22-01-2018 12:02
Une autre question, je me suis aperçu qu'il manquait le coussinet de barbotin en matière "plastique" ?". As-tu une idée du nom de la matière et des cotes de la pièce car sur l'éclaté il n'y a pas de précision.
Merci
Emmanuel
#7 GERARD 22-01-2018 12:20
Je suppose qu'on parle de la même pièce: la rondelle "plastique" blanche (ou grise sur ma photo entre la poupée et le barbotin. Dans ce cas, je pense que ça pourrait être du polyéthylène. Je ne me souviens pas de l'épaisseur, mais environ 2mm. Devrait être facile à trouver et à découper.

Merci pour l'adresse pour le Ferodo. Ça peut servir...
#8 Jean-Louis Barabarant 30-08-2018 11:03
Bonne explication et un bon travail, j'ai le même et il faudra que j'y pense. . Merci
#9 Ludovic Solily 13-10-2020 19:59
Bonjour, Merci pour ce tuto. Je souhaite faire le meme travail sur mon guindeau. Toutefois je ne parviens pas a retirer la poupée. Est ce que le pas de vis est bien à l'endroit ou est il à l'envers? Merci
#10 GERARD 13-10-2020 20:43
Je pense que c'est un pas à l'endroit.
#11 Ludovic Solily 09-11-2020 11:36
Effectivement, c'est bien un pas à l'endroit.
N'étant pas un expert dans le domaine, mais souhaitant faire une rénovation de qualité pour mon guindeau, je me pose quelques questions:

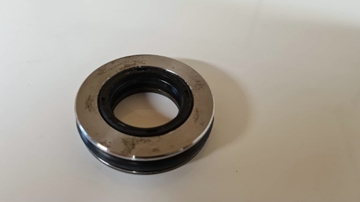

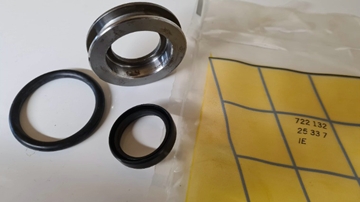

Pour le remontage, sur les photos, il semble que vous ayez changé la rondelle à gorge et épaulement. Avez vous une reference pour cette derniere, ou bien faut il simplement remplacer les joints. La reference du joint spi ne semble pas compléte (25x33x7xA NBR)
Pour la butée à billes, elle semble vendue avec 2 rondelles, or il me semble qu'au démontage, il n'y en avait qu'une sur mon guindeau?
Merci pour vos infos.
Cordialement
Ludovic
#12 GERARD 09-11-2020 12:18
Bonjour Ludovic,
je n'ai plus un souvenir très net de ce démontage, mais je ne pense pas avoir changé la rondelle à gorge et épaulement, mais juste les joints. La référence du joint spi est bien celle ci. Une explication des références : https://www.123roulement.com/joint-OAS-30X52X10-NBR?gclid=Cj0KCQiA7qP9BRCLARIsABDaZzio9T2SXyhek4_FdUWgeqZHdGBiJOt4O3vkyjaTaA8CGbtK0v2-WG4aAkbREALw_wcB&gclsrc=aw.ds#container-expert

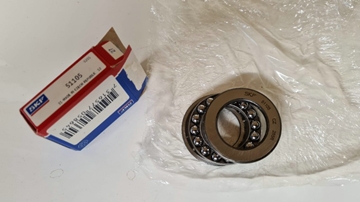

D'après une vieille photo non publiée la butée à billes a bien 2 rondelles, qui enserrent la cage à billes.
Puisque tu te lances dans cette opération, pourras tu observer tous ces détails et m'envoyer des remarques et images. Je pourrai compléter cet article pour aider les suivants. Merci !
#13 GERARD 11-11-2020 09:23
Au vu du grand nombre de commentaires à cet article, je propose de continuer plus efficacement la discussion sur le forum : https://clubfeeling1090.fr/forum/feeling-1090-40/844-reconditionnement-du-guindeau-goiot
Ca mettra dans la boucle beaucoup plus de propriétaires.
Merci
