Les dossiers 1090/40

Prise secteur 230V

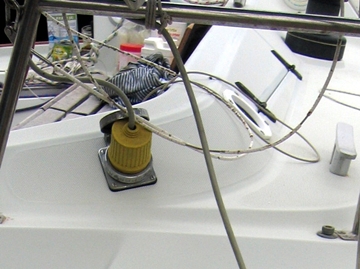

Après 20 ans de bons et loyaux services, la prise électrique encastrée sur l'hiloire, sous le balcon arrière tribord de Boisbarbu, a fini par casser, sans prévenir. Un soir, plus de courant ! Un branchement temporaire est rapidement effectué et tiendra jusqu'à la fin de la saison.

IMG 7145IMG 9030

IMG 9028IMG 9029

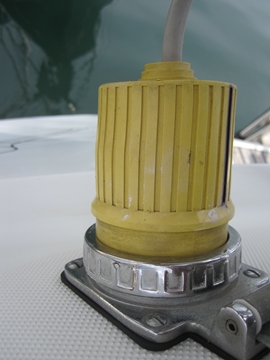

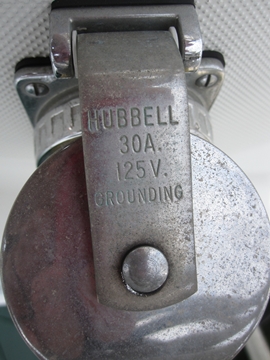

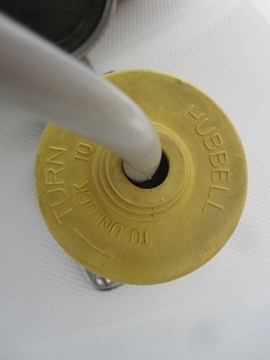

La prise Hubbel, 32A, 125v, n'est pas si facile à trouver, bien qu'elle semble référencée, parfois avec des erreurs, chez les shipchandlers. De plus, étant d'un prix important et finalement pas très bien placée quand il pleut, je décide de modifier l'installation, pour une prise européenne standard, et bien protégée des intempéries, comme ça ce fait maintenant sur la plupart des bateaux.

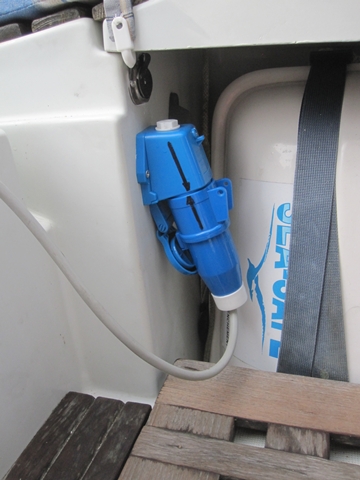

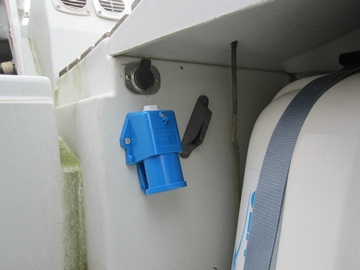

La nouvelle prise sera protégée sous le siège du barreur, le cable arrivant directement derrière, par le coffre cockpit tribord.

L'orifice laissé par l'ancienne prise sera bouché par une stratification verre-polyester et un gel coat.

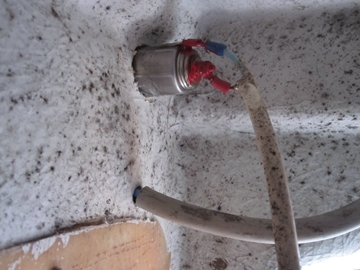

Le câble à l'intérieur du coffre cockpit tribord n'étant pas assez long pour l'emplacement de la nouvelle prise, je le rallonge avec 1m de câble 3x2,5 raccordé au câble d'origine par soudures isolées à la gaine thermo-rétractable.

IMG 0613IMG 0612



IMG 1107

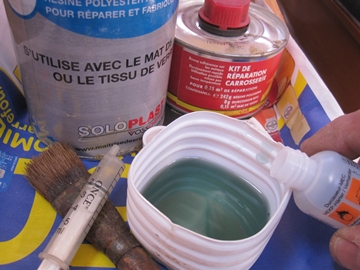

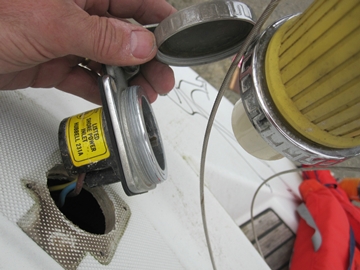

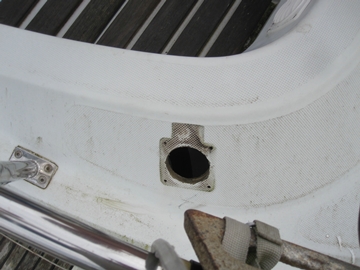

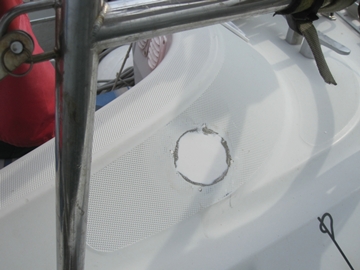

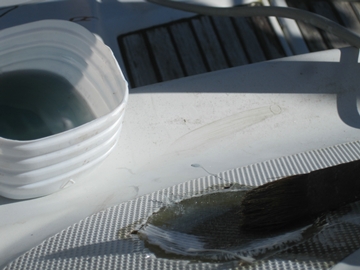

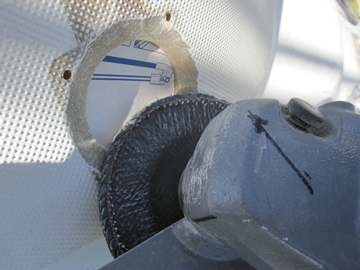

Il reste à supprimer l'ancienne prise et à reboucher son orifice avec de la fibre de verre et résine polyester avec une finition au mastic polyester et un gelcoat, en ayant pris soin d'évaser les bords de l'orifice à la disqueuse armée d'un grain 120.

IMG 0610IMG 0619

IMG 0670IMG 0671

IMG 0672IMG 1108
Gérard.





Commentaires

#1 Christian Lepouchard 09-12-2015 20:50
Bonjour, j'ai eu également un souci avec ma prise qui a fondu.
c'est une MARINCO 30A 125V pourquoi 125V alors que nous sommes en 230V
J'ai trouvé un site aux US http://www.rigrite.com/WEBstuff/Ordering.html qui fait de la pièce détachée. Je vais tester.
On trouve des 32 A 125/250V mais avec 4 pins - 2 phases + N+ T.
Sinon je devrai me rabattre sur le standard en plastic bleu, en regrettant l'inox poli.
