Trappe de visite réservoir gasoil

Comme beaucoup de propriétaire de Feeling, j'ai cherché à nettoyer le réservoir de mon Feeling 32DI âgé de 14 ans.
Seul accès, la jauge de carburant, mais, déjà difficile de l'extraire et le trou est petit.
J'ai donc installé une « Trappe de visite universelle pour réservoir fuel et eaux usées Ø 120 mm – ILT120 « de chez Vétus.

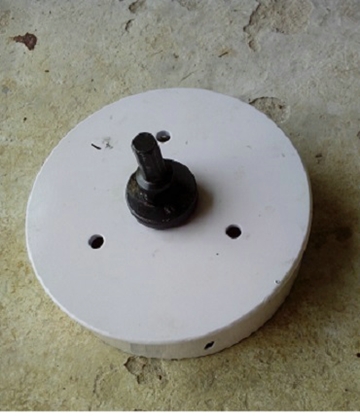

Acheté chez Tyboat.com pour 55€50 avec la « Scie cloche de Ø 159 mm pour réalisation trappe de visite sur réservoir plastique fibre de verre ou inox » au même commerçant pour 18,90€ + port 15,50€
Il manquait le Porte-outil à foret-guide pour scie-cloche ref 106202 de chez RUKO acheté sur Amazon pour 15€
Le total des fournitures est donc de 104€90

J'ai démonté la sonde
J'ai utilisé un des trous de la sonde comme centrage, et j'ai percé.
Pas trop de difficultés mas j'ai cassé 2 forets.

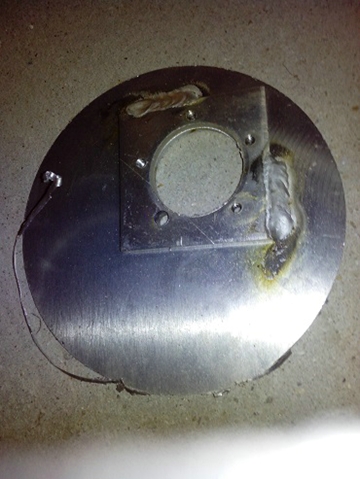

Voir photo de la pièce découpée vue par dessous (carré d’aluminium soudé pour fixer la jauge)

scieclocheronddecoupe
Après avoir ébavuré la périphérie du trou, j'ai nettoyé l'intérieur du réservoir

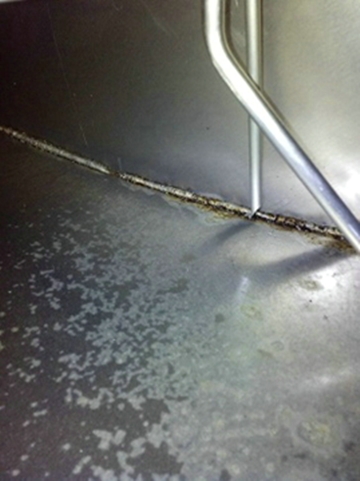

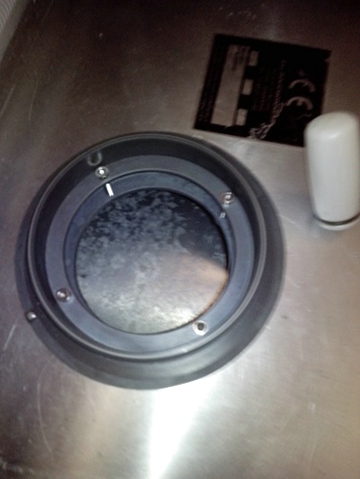

Photo de l'intérieur, et photo de la trappe posée ouverte

intrieurreservoirtrappeposeeouverte

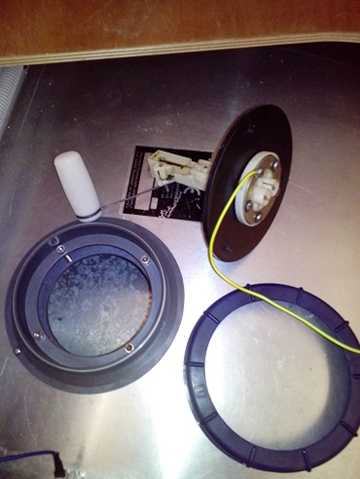

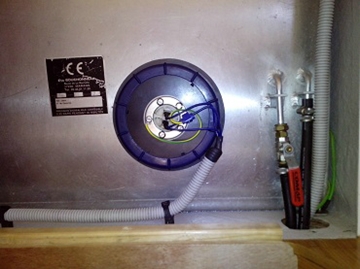

Ensuite, j'ai placé le trappe dans le trou puis vissé les 4 vis en respectant la procédure fournie. Dans le bouchon de la trappe, j'ai placé le jauge qui, de cette façon et facilement accessible. Voir photo de la jauge, et de la trappe de visite posée et raccordée

avreposetrapperaccordee
J'ai raccordé les 2 fils de la jauge et la masse de la collerette de la jauge car elle est fixée sur du plastique et donc doit être mise à la masse.
J'ai remis du Gas-oil par bidon de 10L pour étalonner la jauge.
Si mon réservoir viens à se souiller, pas de problèmes pour le nettoyer.

Nota : Cette trappe permet aussi de placer une jauge 5 trous pour les anciens bateaux équipés de jauge à 6 trous et qui n'en trouve plus de neuve.
Bien sur le réservoir est bien accessible sur le Feeling 32, ce qui facilite le travail.

Sylvain, sur Moana.
