JVComm32

La météo est bien entendu une occupation quotidienne, pour naviguer en sécurité ou au moins en connaissance de ce qui nous attends. Il y a la VHF, bien sur, mais qui n'est audible que près de certaines cotes, inexistante dans certains pays exotiques, et ne donnant que des prévisions à 24h. Alors j'ai voulu accèder au Navtex, qui est souvent une copie du bulletin VHF, puis aux bulletins RTTY, qui donnent les prévisions à 48h et même à 5 jours pour toute une série zones, et enfin aux cartes météofax qui représentent les phénomènes dépressionaires généraux avec même quelques cartes avec les vecteurs vent.

En consultant le catalogue AD, je vois des récepteurs Navtex autour de 400€ et un récepteur RTTY vers 500€, et rien pour les cartes météofax. Alors j'ai choisi une solution plus simple, sans matériel supplémentaire: Recevoir les bulletins Navtex, RTTY, et les fax météo par mon petit récepteur BLU pour les décoder avec le PC du bord. Il y a plusieurs logiciels de décodage: MScan, SeaTTY et JVComm32. JVComm32 étant plus intelligent dans le décodage, mon choix se porte sur lui, bien que SeaTTY soit plus simple d'utilisation.

Une fois maitrisé, JVComm32 me rend service plusieurs fois par jour, que ce soit en Méditerranée, Atlantique, sur les cotes ou au grand large. Le but de cet article est de résumer les configurations de base et quelques trucs pour maitriser ce logiciel et recevoir tous les jours la météo sous plusieurs formes.

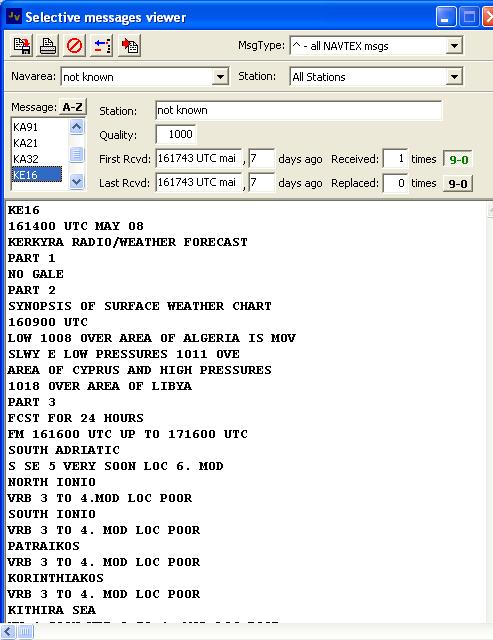

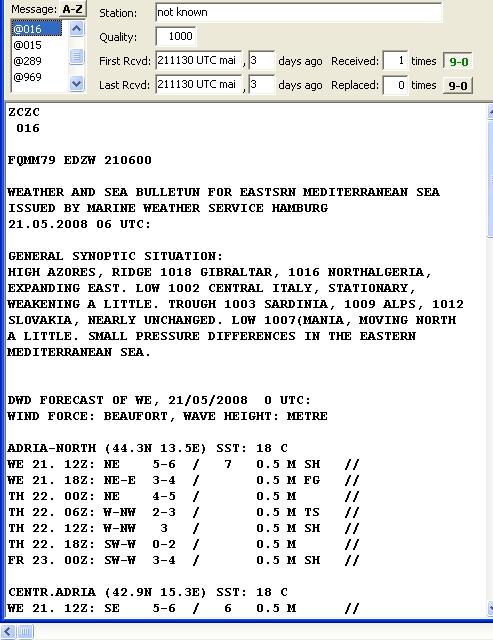

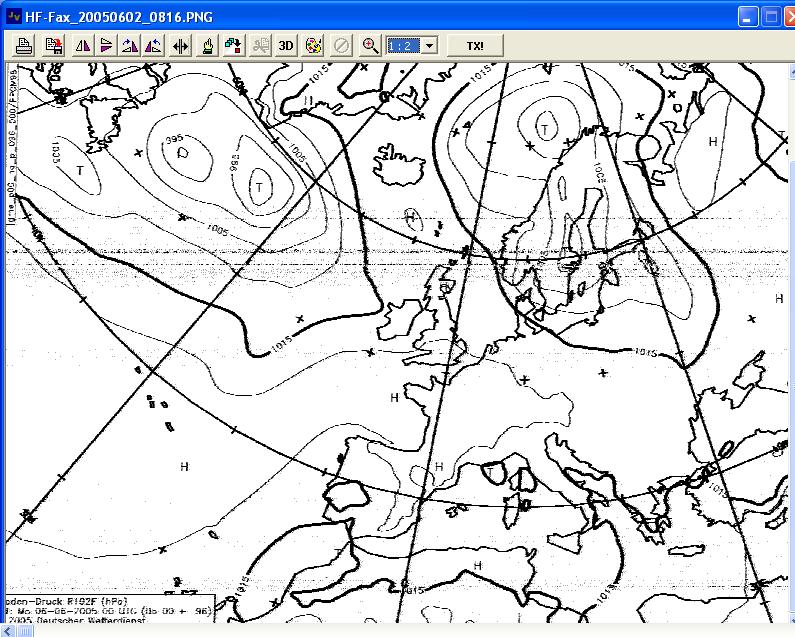

Exemples de messages Navtex, RTTY, et Fax

Installation de JVComm32

Il faut tout d'abord télécharger JVComm32 en allant sur ce site . La version d'essai est gratuite. Si vous etes satisfait, vous pouvez acheter le logiciel (environ 60€) et ainsi valider toutes ses fonctionalités.

Puis lancer l'éxécutable instjv122pre.exe et choisir le mode d'installation standard: Typical

Une fois installé, il faut le configurer ainsi que règler la BLU correctement

Configuration de JVComm32

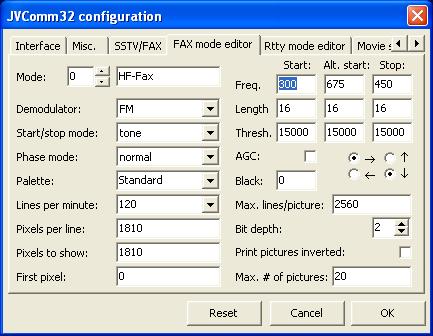

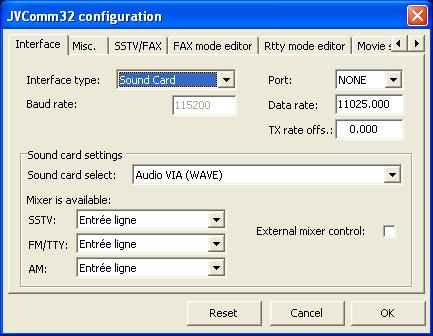

La fenêtre de configuration de JVComm32 s'ouvre par File / Configuration. Il y a alors 2 onglets à configurer, sans se soucier des autres onglets. Configurer les onglets Interface et FAX mode editor, comme sur ces 2 images:

Attention:

le Data Rate va dépendre du PC. Il est difficile de le prévoir en avance. Sur 3 PC différents, je l'ai vu prendre des valeurs respectivement de 11025, 6200, 5538. Il se configurera de lui même pendant les premières réceptions de fax météo. Nous verrons cela plus bas dans la réception des Fax Météo.

le Sound card select va dépendre de la carte son du PC. Il devrait détecter le nom de la carte son automatiquement.

Configuration du récepteur BLU

Mon récepteur BLU est un petit Sony . Il fonctionne correctement, mais je conseille plutôt le récepteur Sangean ATS909 qui semble avoir un tuner un peu plus sensible que le Sony et un pas mémoire un peu plus sélectif. Ils sont de toute façon dans la même gamme de qualité et de prix. Bien évidemment, celui qui possède un émetteur/récepteur BLU de bonne qualité, du type Icom, n'en aura que de meilleurs résultats.

La première chose pour un récepteur BLU, c'est une bonne antenne. J'ai une antenne filaire (un simple fil électrique) tendu entre la tête de mat et le portique arrière. Je change ce fil tous les 4 ans, quand trop cuit par le soleil, il casse. Du portique, ce fil est soudé à l'âme d'un cable coaxial qui vient se connecter dans la prise d'antenne du récepteur BLU. Le blindage du coaxial est soudé à la masse de la prise d'antenne, mais ce même blindage doit rester "en l'air" du coté antenne.

La sortie OUT du récepteur BLU est connectée à l'entrée audio du PC par un cable mini jack standard.

Quelle que soit le type de réception (Navtex, RTTY, météofax), on configure la BLU sur:

  • SSB (Single Side Band)
  • USB (Upper Side Band)
  • DX (Sens DX) Dans certains cas de distorsion du signal, on pourra essayer sur LOCAL (Sens Local) pour améliorer la réception.

Réception d'un Navtex

Cet essai de réception doit être fait à l'heure exacte de l'émission d'un Navtex. Sinon, il n'y a aucun signal émis par la station Navtex. Voici les programmes.

Configurer le récepteur BLU sur 517 Khz

Configurer JVComm32 comme suit:

  • Mode: RTTY
  • RTTY/NAVTEX: NAVTEX
  • Niveau Audio: pour que le vuemètre soit à 75%: à la limite du rouge (la précision de ce règlage n'est pas critique)

Ajuster la fréquence avec le règlage fin du récepteur BLU, pour que les 2 pics de fréquences sur le spectrographe soient sur Mark et Space. Si les 2 pics sont moins nets, il faut essayer à une autre heure de la journée ou améliorer la qualité de l'antenne du récepteur BLU.

Presser l'icone AFC de JVcomm32 pour caler la réception sur la bonne fréquence, même si il y a une légère dérive de fréquence du récepteur BLU.

Le message Navtex doit s'afficher en clair sur l'écran.

Réception d'un RTTY

Cet essai de réception peut être fait à toute heure, car Hamburg émet pratiquement 24h/24. Et voici le programmme précis des bulletins.

Configurer le récepteur BLU sur 10100 Khz pour recevoir Hamburg en anglais, ou 11038 Khz en allemand, ou autre fréquence en fonction de l'émetteur à écouter.

Configurer JVComm32 comme suit:

  • Mode: RTTY
  • RTTY/NAVTEX: Baudot 50/450
  • Niveau Audio: pour que le vuemètre soit à 75%: à la limite du rouge (la précision de ce règlage n'est pas critique)

Ajuster la fréquence avec le règlage fin du récepteur BLU, pour que les 2 pics de fréquences sur le spectrographe soient sur Mark et Space.

Presser l'icone AFC de JVcomm32 pour caler la réception sur la bonne fréquence, même si il y a une légère dérive de fréquence du récepteur BLU.

Le message RTTY doit s'afficher en clair sur l'écran.

Réception d'un Fax Météo

Cet essai de réception peut être fait presque à toute heure. Vérifiez les horaires d'émissions de la station émettrice.

Configurer le récepteur BLU sur 8038 Khz pour recevoir Northwood, par exemple, ou autre fréquence en fonction de l'émetteur à écouter. Il est recommandé d'afficher une fréquence à 100Hz en dessous de la fréquence de l'émetteur.

Configurer JVComm32 comme suit:

  • Mode: FAX
  • FAX: Auto
  • Type: HF-FAX
  • Niveau Audio: pour que le vuemètre soit à 75%: à la limite du rouge (la précision de ce règlage n'est pas critique)

Ajuster la fréquence avec le règlage fin du récepteur BLU, pour que le pic soit sur White.

Cliquer l'icone Receive Continuously, à droite de la fenêtre. La carte météo doit s'afficher ligne par ligne sur l'écran. Il faut une vingtaine de minutes pour recevoir une carte complète.

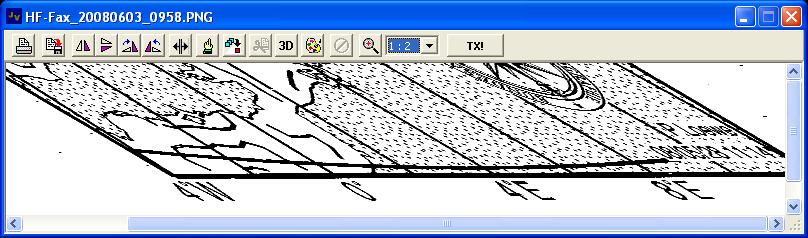

A la première réception, l'image reçue est probablement distordue, en diagonale. Il faut alors règler le "slanting" pour que les cartes ultérieures soient paginées correctement. Ce règlage du slanting va ajuster le paramètre Data Rate dont j'ai parlé plus haut. Une fois ajusté, il n'y a plus à y toucher pour un PC donné.

Pour ajuster le Slanting, cliquer l'icone Fax Tools, puis l'icone Slant Correction.

Rester patient au début

Il faut un peu de patience au début (une journée de mise en oeuvre) mais ensuite, on capte facilement toutes ces données chaque jour, pour autant que l'on soit dans une zone peu encombrées de parasites. L'idéal est à un mouillage ou au large. Eviter le port, ou votre immeuble en pleine ville. Il y a également certaines heures de la journée ou la réception est plus claire qu'à d'autres.

Gérard
