Réparation varangue

Après une bonne révision générale (voir plus loin le problème qu'elle m'a causé) j'ai quitté la Camargue fin août avec mon Feeling 326, direction la Grèce.

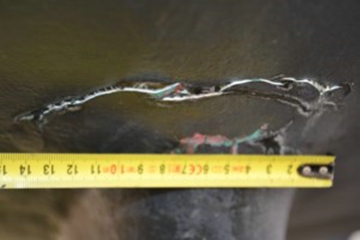

Après une belle traversée en couple de plus de 1000 milles, on a mis le bateau à terre à Preveza en octobre et on a découvert.... une jolie petite fissure entre la quille et la coque.

Précision en 2013 après déquillage pour changement des boulons de quille et traitement de l'osmose, le joint silicone à refaire à chaque carénage a été remplacé par un léger stratifié qui englobe les lumières des boulons de quille et remonte largement sur la coque, c'est celui-ci qui s'est ouvert.
Le bateau n'ayant pas talonné, sur les conseils de Philippe (Aegire Solutions à Port Camargue https://www.facebook.com/achard.uceda.7 ) j'ai recherché la cause et trouvé que la varangue avant s'était légèrement enfoncée sous l'épontille.

En cause une trop grande tension dans le haubanage suite à la révision générale où les tensions avaient été (trop) reprises "au feeling" (c'est le cas de le dire !) par un gréeur lors de l'inspection du mât.

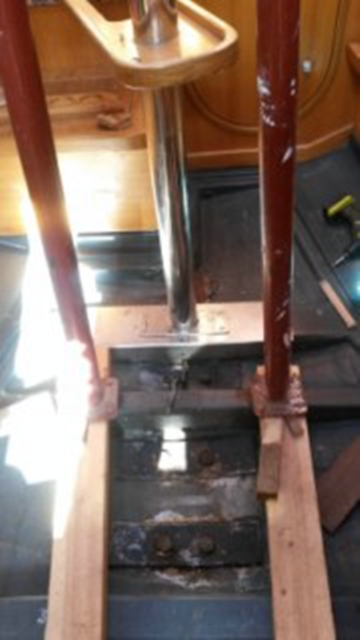

Vu l'éloignement du bateau de son port d'attache, la solution envisagée par Aegire Solutions a été de dégager l'épontille en soulevant d'un cm le rouf juste sous le mât avec des étais de maçon après avoir relâché le gréement. Pour la manœuvre, je me suis inspiré de cet article. Merci les Feeling !

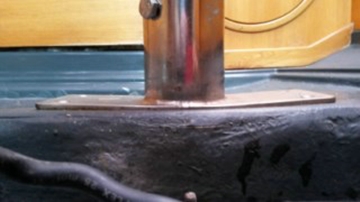

Ceci m'a permis de faire un ragréage à l'époxy de la varangue et de glisser un U de renfort en inox entre l'épontille et celle-ci


pour répartir la charge sur plus de surface et lui redonner de la rigidité.
La pièce (60cm de long, 6 cm de haut, 14.5 cm de large) a été réalisée sur place à Préveza dans une tôle inox de 2mm.

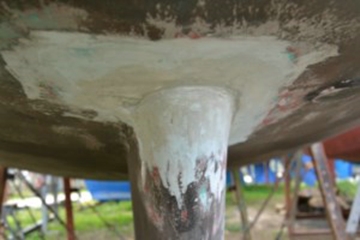

Puis réparation de la fissure dans la jonction quille-coque à l'époxy plutôt qu'au silicone (ce qui permettra de voir si la réparation tient, dans le cas contraire une nouvelle fissure se produirait).

Test de la réparation prévu lors de la remise à l'eau en mai.
Reste à finaliser un nouveau réglage des tensions du gréement selon la méthode Selden avec un double mètre pliant et un pied à coulisse.

Jean-Jacques, sur India.

Commentaires

#1 Jérome Petit 28-06-2018 11:30
Bonjour,
J'ai réaliser ce printemps une réparation de la varangue d'épontille légèrement enfoncée sur mon 426.
La raison principale de l'enfoncement est la présence des trous de passage de tuyau et fil elec dans les varangues; les perçages de chaque coté permettent à l'eau présente plus ou moins occasionnelleme nt dans les fond d'atteindre la pièce de bois dur sous l'épontille qui pourri doucement.
J'ai aussi réalisé une pièce en inox mais en oméga (U avec un pli d'appuis de chaque coté) en 4mm que j'ai serrer de part et d'autre de la varangue avec des tiges filetés pour évité que la pièce s'ouvre. La pièce est appuyée sur les fonds avec de l'époxy chargé.
A+
#2 Gerard Mennetrier MB 28-06-2018 20:43
Salut Jérome,
je pourrais publier ce que tu as fait si tu m'envoies un maximum de photos, et quelques commentaires.
Ce serait intéressant. Envoie moi tout ça sur mon adresse perso.
Amicalement,
Gérard
