Remplacement des boulons de quille d'un Feeling 416

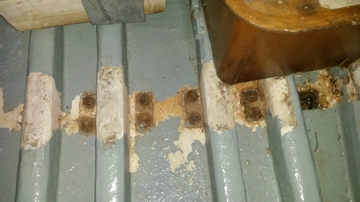

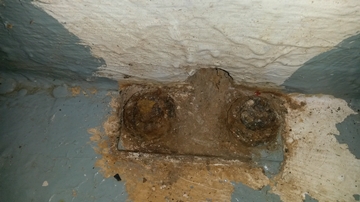

Les boulons de quille dans un piteux état.

1 3602 360

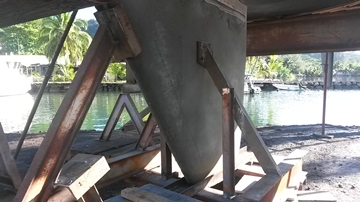

Confection d’un support de quille

3 360

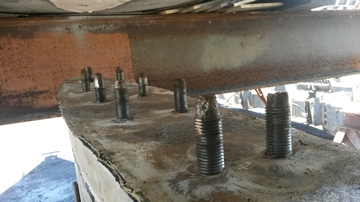

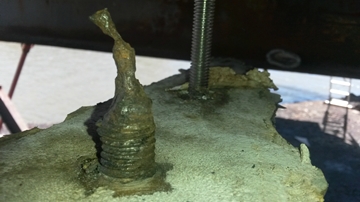

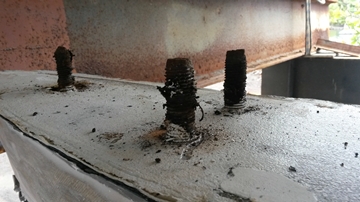

A part la dernière tige filetée de 18 qui s’est détruite dans la partie haute, la partie recouverte des tiges filetées n’est pas endommagée.

4 3605 3606 360

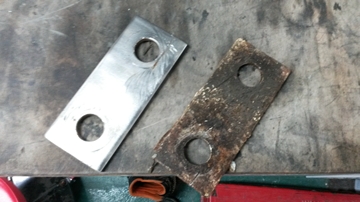

Nettoyage des platines inox au touret à brosser

7 360

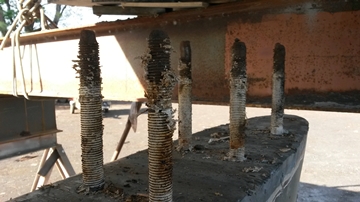

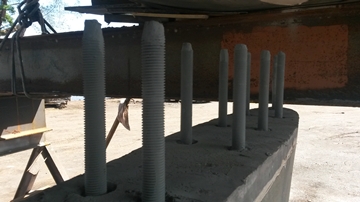

Nettoyage des tiges filetées

8 3609 360

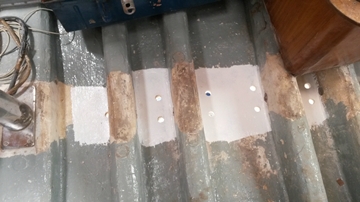

Mise au propre de l’intérieur avant remise en place.

10 360

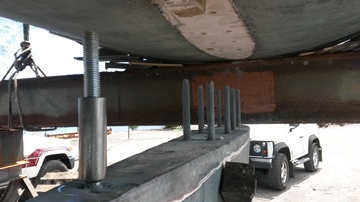

Manchonnage sur ce qu’il restait en bon état tige filetée de 18 détruite

11 36012 360

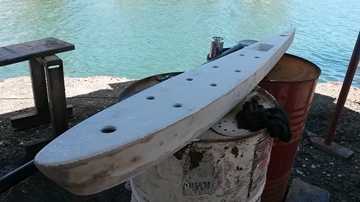

Réduction en épaisseur du sabot de 3 cm pour permettre de visser dans la partie saine des tiges filetées.

13 360

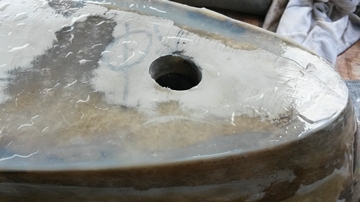

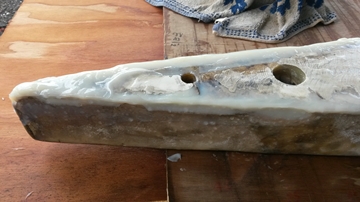

Repercer le sabot au diamètre extérieur des manchons.

20161126 104857 36020161126 104905 360

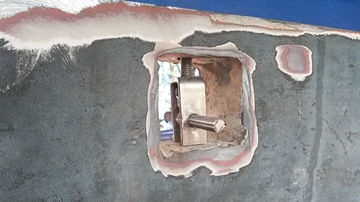

Confection d’une pièce pour relier la masse du bateau aux anodes.

14 360

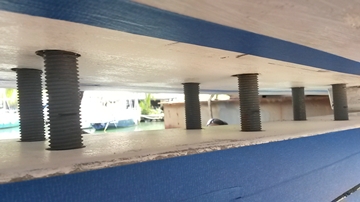

Remise en place de la quille, avec joint Sika 292

15 360

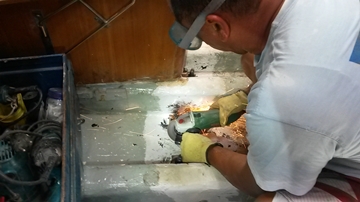

Découpage des 3 cm de tige filetées en trop

16 360

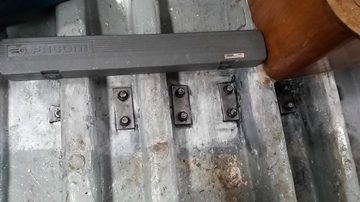

Serrage au couple (283 Nm diam 18 et 552 Nm diam 22). Pour mémoire, voici le tableau des couples.

17 360

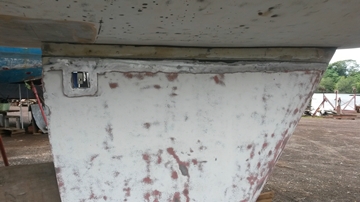

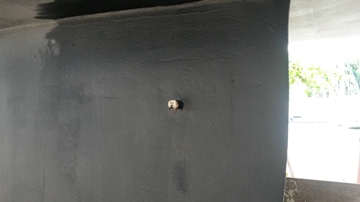

Finitions sur le sabot de quille

18 36022 360

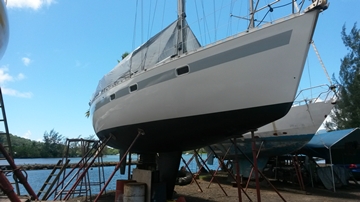

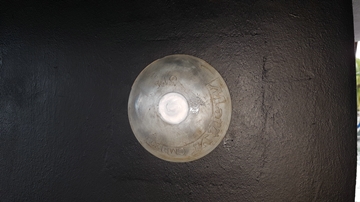

Mise en place des anodes qui vont protéger les tiges filetées et fin du chantier !

23 36024 360

Il a fallu caler le bateau sur un ber, car il n'y a pas de grue sur ce chantier de Tahiti. Cela a été assez compliqué. Les bateaux sont sortis sur une remorque.
La grosse difficulté a été le déquillage lui-même. Moi qui avait peur de perdre ma quille, on a mis une journée complète à la désolidariser du bateau ! Elle était bien collée !
La fabrication du ber et le calage me sont revenus à environ 2000 euros. (moins cher que l'achat d'un ber neuf)
Le démontage de la quille, sa modification, confection de deux manchons par un tourneur, réduction d'épaisseur du sabot de 3cm, remise en place m'ont coûté environ 3000 euros. Soit environ 5000 euros. C'est difficile de chiffrer exactement car j'en ai profité pour faire un refit. Peinture de coque, réfection cuisine, débarquement du moteur pour grande révision.
Si on compare au prix de la réparation en France, je m'en sors très bien !
La réparation (au vu du devis de Privilège Marine en juillet 2016) était à 5900 euros, + frais de transport de la quille Tahiti France 5000 euros + taxes + frais de chantier pour déquiller, requiller.
Sans compter les quatre mois de voyage aller retour...et donc de stationnement sur un chantier !!!
Un conseil pour le requillage, il faut remonter et recoller tout ensemble. Quille + sabot sur la coque et serrage au couple de pré-serrage. Serrage au couple définitif après quelques jours de séchage.
Bien vérifier que la masse est reliée à une anode à l'extérieur. C'est à cause d'une modification d'un ancien propriétaire que les tiges filetées ont rouillé à ce point. Elles ont servi d'anode.

Michel, sur Alidade 2.
