Remplacement du roulement d'enrouleur Profurl

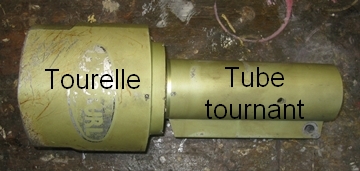

Le tambour de mon enrouleur Profurl N42 est grippé.

Le roulement à bille est à remplacer, probablement rouillé par l’eau de mer qui a réussi à franchir les barrières du joint spi et de la graisse marine. Une fois déposé, je suis surpris comme il tourne librement. Par contre, sous tension du génois, il était vraiment très dur, voire coincé.

IMG 9796360roulementcoupe360
Profurl me fait un devis pour la réparation : 400€ pour le remplacement du roulement, sans assurance qu’ils pourront le faire. Si Profurl considère que la tourelle est trop ancienne, ce sera l’obligation d’acheter une tourelle neuve. Devant ce montant que je considère trop élevé, je décide de me lancer dans l’opération, bien que n’étant pas mécanicien moi-même. Les conseils de Didier, qui a réalisé ce remplacement sur son émerillon Profurl, me sont très utiles. Et j'avais vu faire ce travail par un mécanicien à Bodrum en 2006.

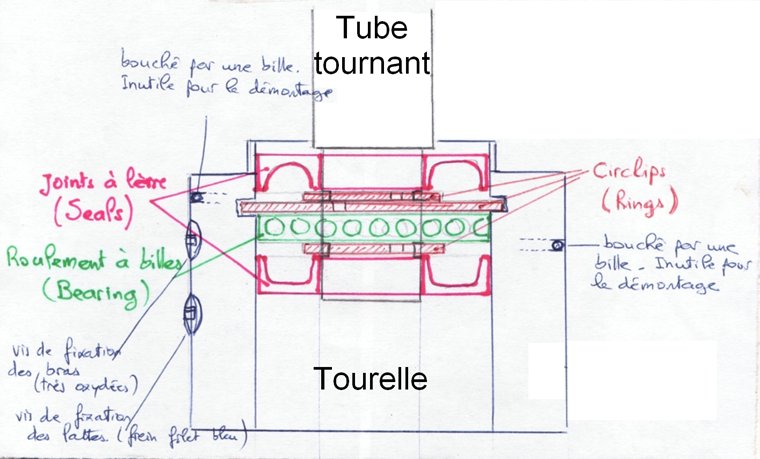

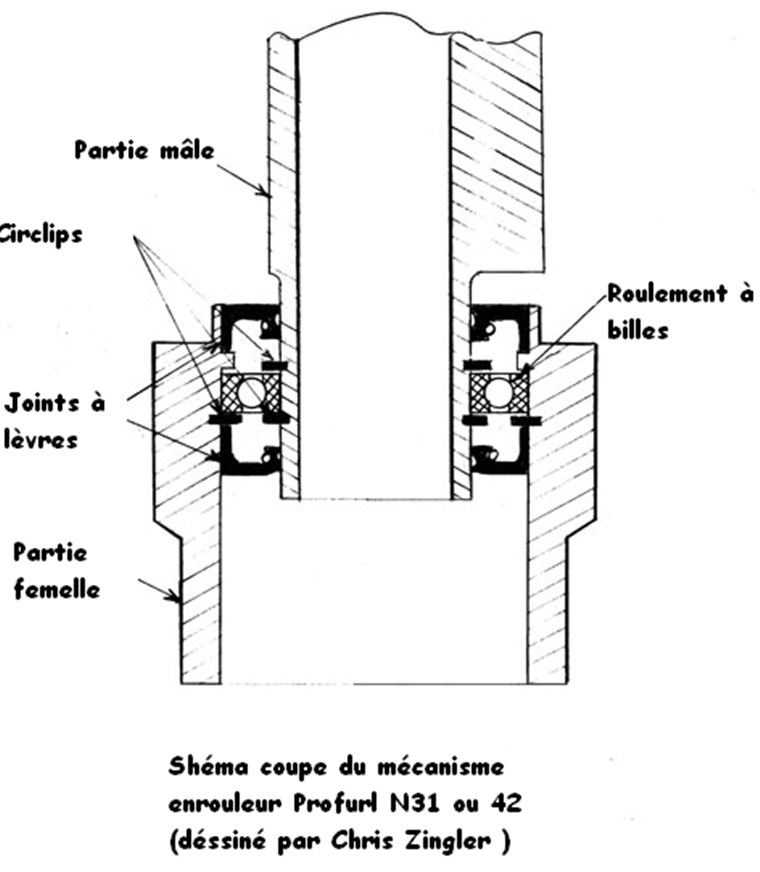

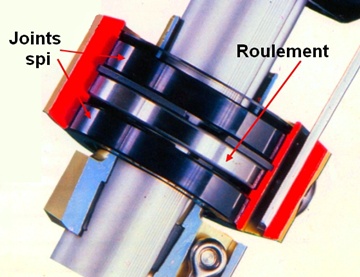

Comprenons déjà bien comment s’est monté. Cette photo de coupe du tambour, et ce schéma.

enrouleurprofurl3760

schemaroulementambour760

Démontage

Extraction du joint spi inférieur

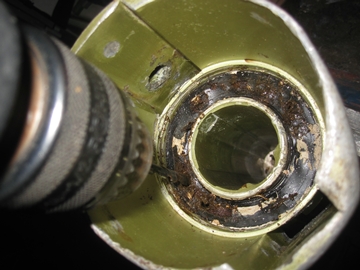

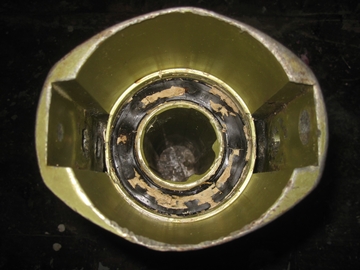

Après avoir dégagé le mastic Sika collé sur le joint, je perce 2 couples de trous de 5mm, diamétralement opposés dans le joint.

IMG 9797360IMG 9798360

J’introduis 2 bouts de corde à piano que j’attache en boucles. Pour ne pas arracher le caoutchouc du joint, il faut faire les trous proches de l’extérieur du joint.

IMG 9799360IMG 9800360

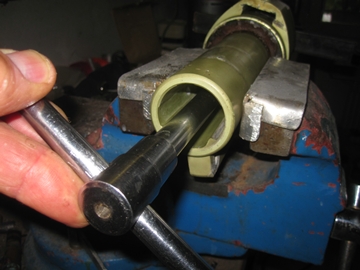

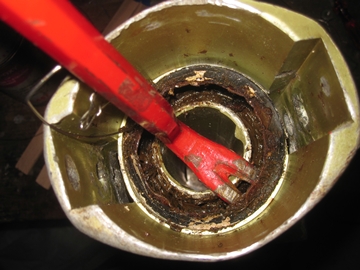

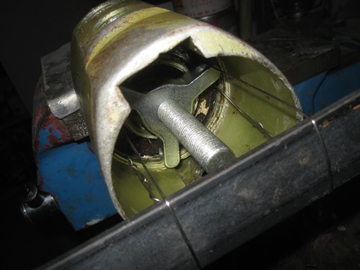

Avec une partie d’un extracteur, je pousse sur la barre de métal qui est censée extraire le joint en tirant sur les 2 boucles d’acier. Pas de chance, le fil métallique cisaille le joint et s’arrache, sans arracher le joint lui-même.

IMG 9801360IMG 9802360

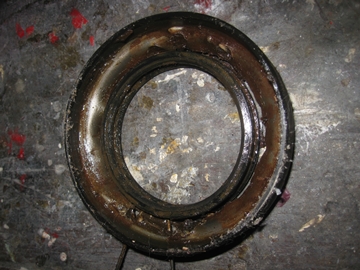

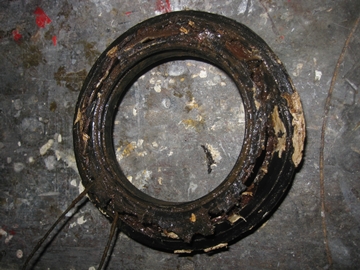

Alors j’attaque avec un petit tournevis, une pince, puis un petit pied de biche, pour arracher le joint par ce que je peux saisir. Ça vient petit à petit. Il reste à nettoyer toute la graisse marine sous le joint, pour avoir de la visibilité sur le circlips.

IMG 9803360IMG 9804360
Dépose des circlips

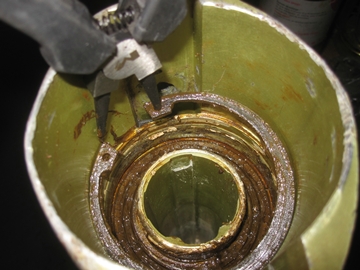

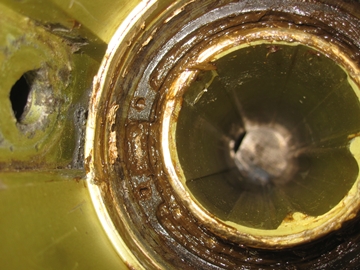

Un circlips intérieur de 80mm, dont les 2 trous sont écartés de 30mm. Il faut donc se munir d’une pince circlips costaude, assez grosse et qui permette de serrer.

IMG 9806360IMG 9807360
Deux circlips extérieur de 50 mm, avec une pince circlips qui desserre.

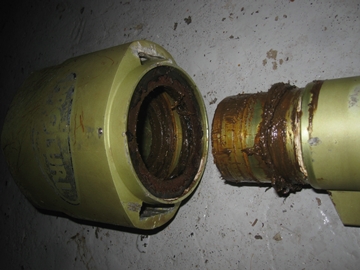

L'extraction du tube tournant

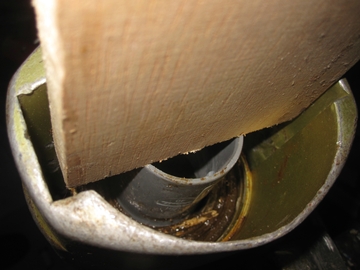

En tapant sur un tube de PVC qui appuie sur le dessous du tube tournant.

IMG 9809360IMG 9810360

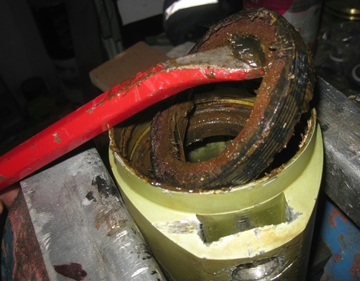

L'extraction du joint spi supérieur

En l'arrachant au pied de biche. Complètement pourri ce joint spi. Pas étonnant que le roulement soit rouillé.

IMG 9812360

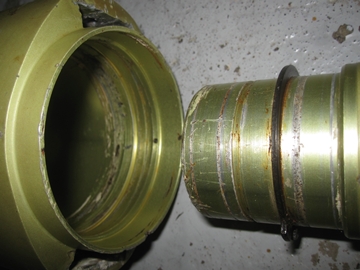

L’extraction du roulement

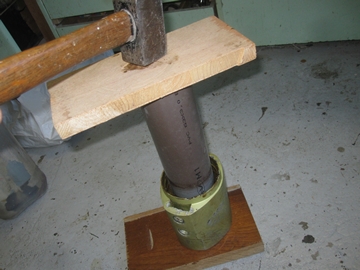

En tapant sur un tube PVC du diamètre extérieur du vieux roulement. Puis nettoyage de la cage de la tourelle.IMG 9813360IMG 9814360

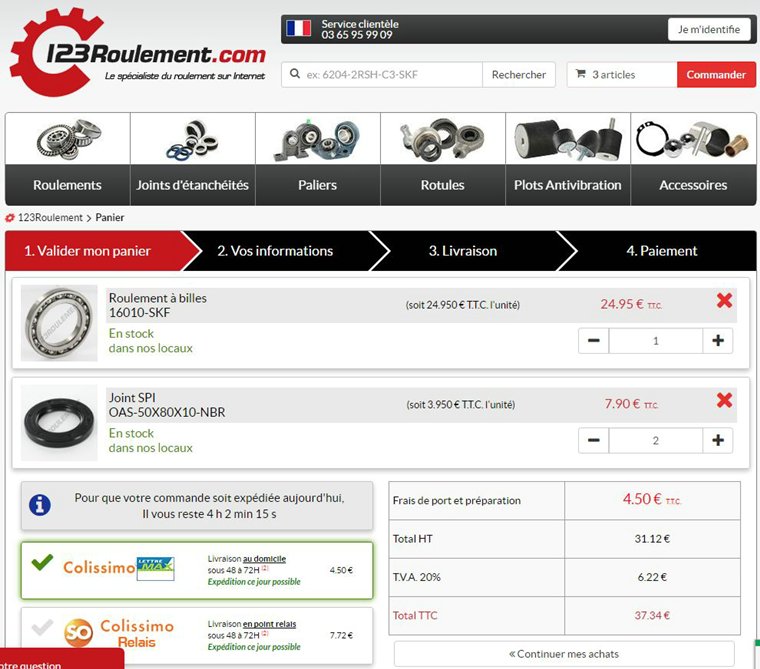

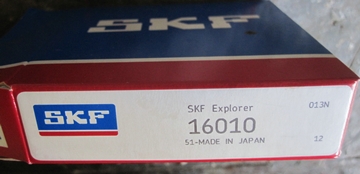

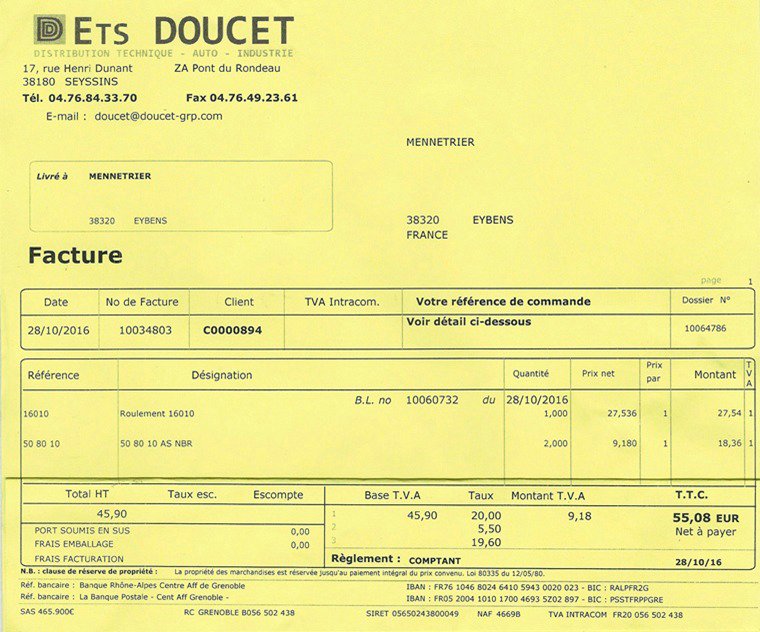

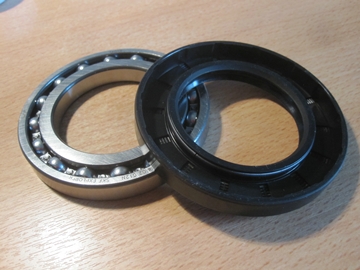

J’achète le roulement SKF 16010 (50x80x10) et les 2 joints spi 50x80x10 AS NBR chez un fournisseur local. Probablement meilleur marché sur internet chez 123roulement.com

facturedoucet760

123roulements760

IMG 0020360IMG 0012360
Le remontage

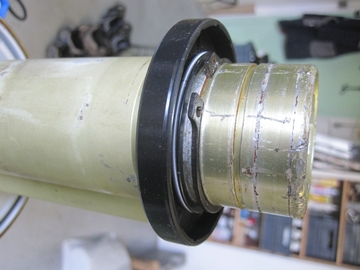

    1. Enfiler le joint spi supérieur sur le tube tournant

IMG 0013360

    1. Installer un circlips 50mm sous le joint spi supérieur
    2. Remplir de graisse marine le joint spi supérieur

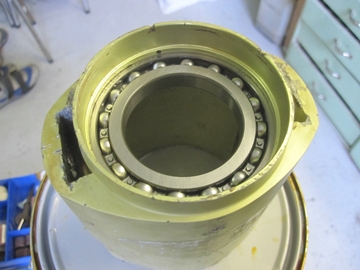

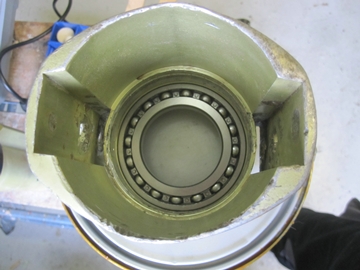

    3. Installer le roulement à bille, en l’enfilant par le bas de la tourelle, jusqu’à l’épaulement en haut de la tourelle

IMG 0014360IMG 0015360

    1. Graisser abondamment les 2 faces du roulement
    2. Installer le circlips 80mm sous le roulement

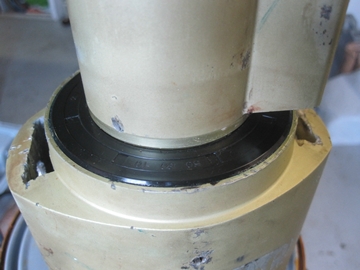

    3. Introduire le tube tournant par le haut de la tourelle et enfoncer le joint spi supérieur

IMG 0018360

  1. Installer le dernier circlips 50mm sous le roulement

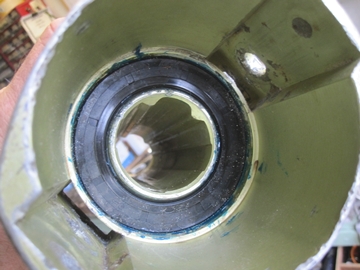

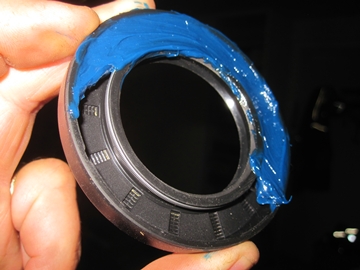

  2. Installer le joint spi inférieur (abondamment rempli de graisse), par le bas de la tourelle.

IMG 0017360IMG 0019360
Voilà, c’est terminé. Si la rotation est un peu difficile, c’est en raison du frottement des lèvres des 2 joints spi sur le tube tournant, et à cause de la graisse en pression.
Gérard, sur Boisbarbu.

L'extraction des joints spi sur Ariel

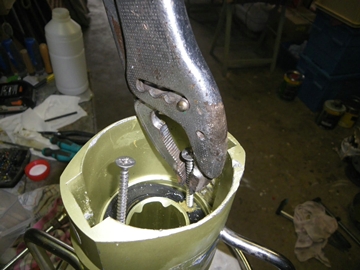

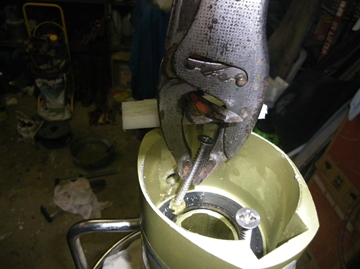

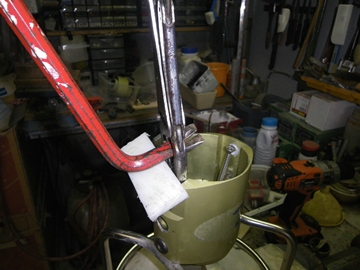

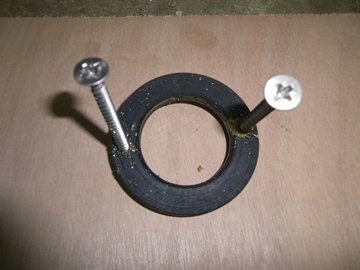

‌Je viens de changer les roulements de mon enrouleur Profurl Je me suis inspiré des expériences des autres et j'ai trouvé un petit truc pour faciliter le travail. Pour déposer les joints a spi j'ai percé comme sur la photo deux trous de 4,5 diamétralement opposés et j'ai utilisé des vis bois inox totalement filetées de diamètre 6 et longueur 60. J'y ai bloqué la pince étau et fait levier avec un pied de biche (un gros tourne vis fait très bien l'affaire) en prenant soin d'intercaler une cale de téflon pour ne pas abîmer l'alu. Le résultat ne s'est pas fait attendre il est sorti au premier essais en moins de 5 minutes.

jointspid360jointspib360

jointspia360jointspic360

Pour ce qui est des pinces a circlips, les bons outils font le bon travail pour ma part ce n'était pas la cas j'ai donc du emprunter les outils adéquat. A vos outils et bon courage.

Alain Gallo, sur Ariel
