Le bout dehors de Mojo

Je me suis lancé cet hiver dans la fabrication d'un bout-dehors pour Mojo.
Je souhaitais un système amovible facilement, (j'utilise plus souvent le spi symétrique que l'asymétrique) donc pas de sous-barbe. Comme je ne suis pas très au point avec la stratification et le carbone, j'ai opté pour un bout-dehors inox. De plus, je pense que le gain de poids est dérisoire, du moins en croisière.
J'ai récupéré un petit morceau de béquille (je pense) chez un accastilleur/ferrailleur/soldeur (Accastimer à Kervignac dans le 56, une caverne d'Ali baba...) dont le diamètre et la section me paraissait convenir.
Je voulais faire passer le réglage d'amure à l'intérieur du bout-dehors, pour limiter les poulies et les bouts.

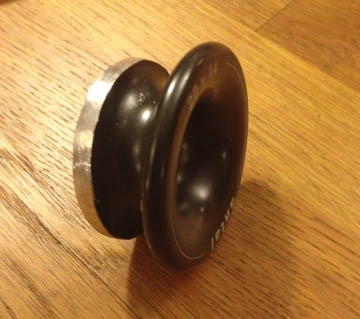

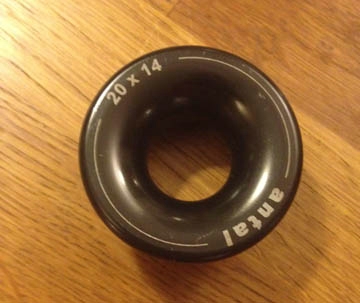

J'ai utilisé deux anneaux de friction en limant une des deux faces au diamètre intérieur du tube.
bd1bd2

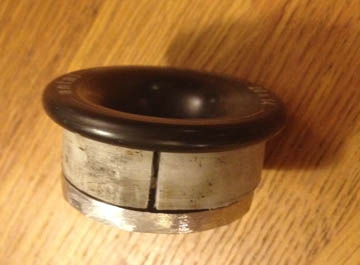

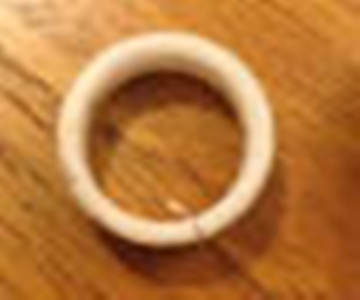

J'ai adapté une bague en Ertacétal, vielle bague de safran de mon ancien bateau, dans la gorge de l'anneau.
bd4bd5

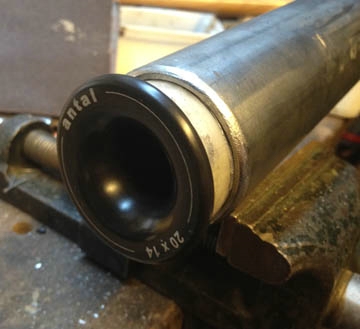

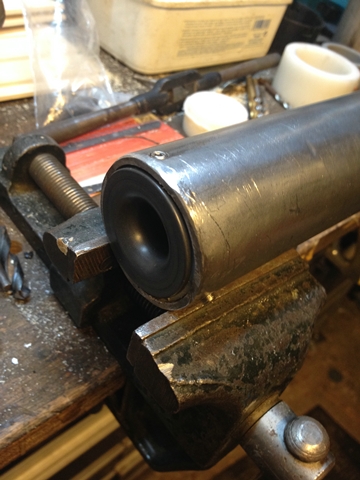

Mise en place des anneaux, puis perçage, taraudage, et vissage.
bd6bd7

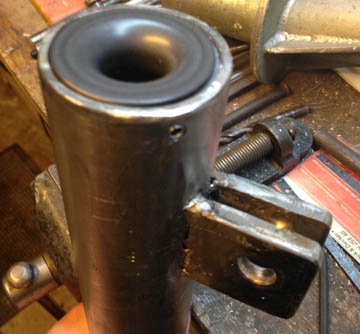

J'avais auparavant soudé deux platines percées au diamètre d'une goupille inox.
bd8

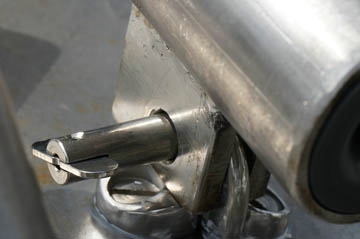

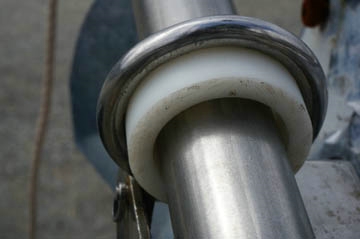

Pour la fixation sur le davier, un anneau avec deux platines soudées et boulonnés sur le davier, et une bague en Ertacétal avec une gorge qui est rentrée en force
bd9bd12

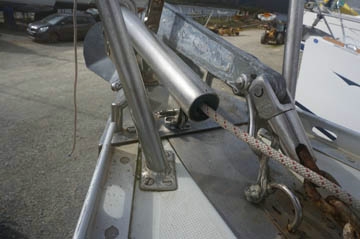

Pour la fixation sur le pont une simple cadène.
bd10

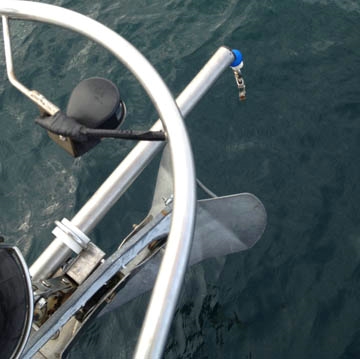

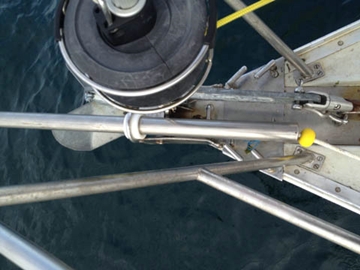

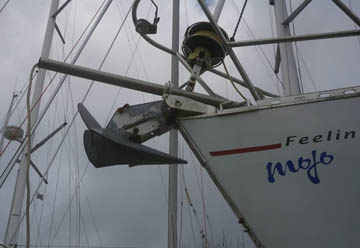

Voilà le résultat final, le bout de réglage d'amure traverse le bout dehors et est repris par le hale-bas de tangon devenu inutile avec l'asy. Le bout-dehors ne gêne pas pour le mouillage, c'est ce que je voulais. Mon seul regret, ne pas l'avoir fait un peu plus long (20 ou 30cm) d'une part, et d'autre part, ne pas avoir pu le mettre à l'horizontale à cause du davier, cela nuit un peu à la ligne du bateau...
bd11bd13bd14
Les essais en mer ont été satisfaisants, même si le spi asymétrique est définitivement moins polyvalent que le symétrique, mais peut-être plus facile d'utilisation et de mise en place...
Jean-François, sur Mojo

Commentaires

#1 Papaiacovou Constandinos 09-03-2017 03:25
Dear Jean-Francois,
Thanks for the information provided.
What diameter and thickness of stainless steel tube did you use. From the Antal rings shown the diameter appears to be something like 50 mm. Also can you please advise the length that the bowsprit extend beyond the anchor roller?
Thanks and best regards,
Constandinos on Ay.Fokas
#2 Gerard Mennetrier MB 14-03-2017 09:53
Jean-François, je te traduis la question de Constandinos:
"Quel est le diamètre et l'épaisseur du tube inox ?
Quelle est la longueur dépassant en avant du rouleau de davier ?"
#3 Jean-Francois Dumont 17-03-2017 09:50
Dear Constandinos,
Mojo is now sold, so I can't tell you the length of the bowsprit, but I estimate it around 50 cm.
fortunetly, I keep at home one little piece of the stainless steel tube, the diameter is 48 mm and thickness is 3,3.
I hope it will help you.
Best regards.
Jean-Francois

PS: Gérard,
je n'étais pas chez moi, d'où cette réponse tardive, désolé.
Le bout dehors a été fabriqué à partir d'un bossoir (de vedette je pense) si tu connais la traduction de bossoir...
Moi je l'ignore.
Merci
#4 Papaiacovou Constandinos 17-03-2017 16:26
Dear Jean-Francois, Gerard
Thanks for the information. I will be constructing the bowsprit from a stainless steel tube d=60.3mm, t=2.7mm.
I will post the details over the forum when ready.
Thanks and best regards,
Constandinos.
#5 Gerard Mennetrier MB 17-03-2017 16:47
Hello Constandinos,
even better than the forum, I suggest you to send me pictures and a text about your construction, so that I can publish an article. It would be for the best interest of all our Club members.
Gerard.
