Les polaires du Feeling 1090

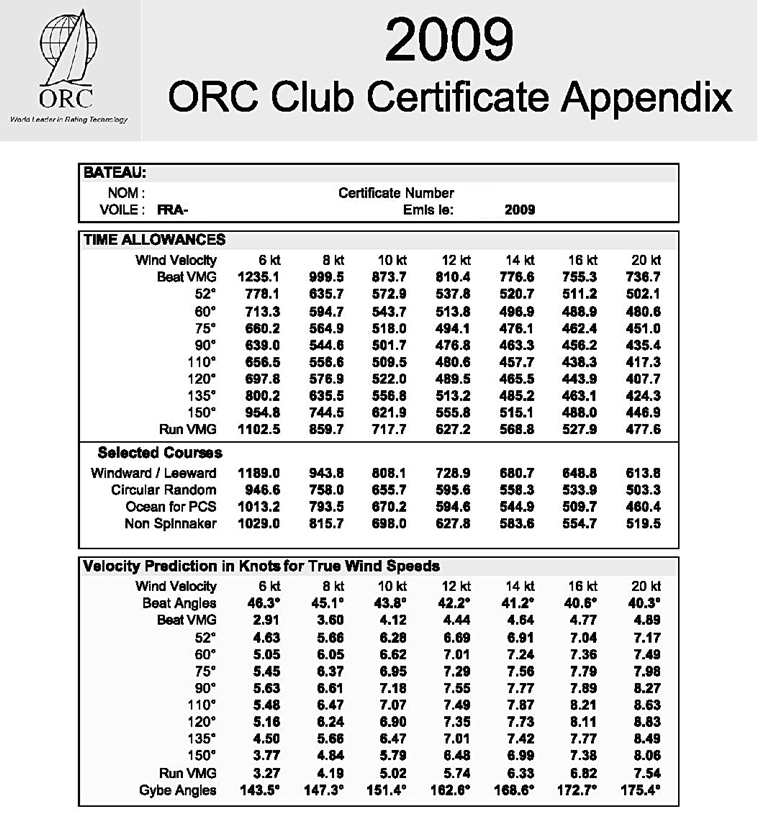

Polaires tirées d'un certificat ORC

orc

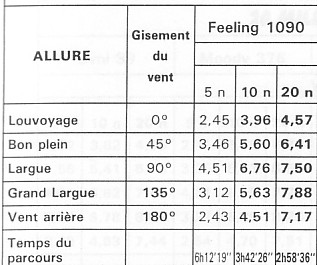

Un tableau publié par le magazine Bateau

Polaires de iPolar

Ces polaires sont calculées par l'appli  iPolar de KND sailing performance. Les polaires sont calculées assez précisément à partir des caractéristiques principales d'un voilier de 8 à 20m. Les polaires peuvent être utilisées par les logiciels et applis de routage, comme Weather4D.

Les données prises en compte sont :

Modèle 1090
Longueur hors  tout (en mètre) 11,1
Longueur à la flottaison (m) 8,8
Déplacement (T métrique) 4,9
Surface de la grande voile (m2) 27
Surface du foc (m2) 43
Surface spi symétrique 85
Surface spi asymétrique 83

GV et Génois

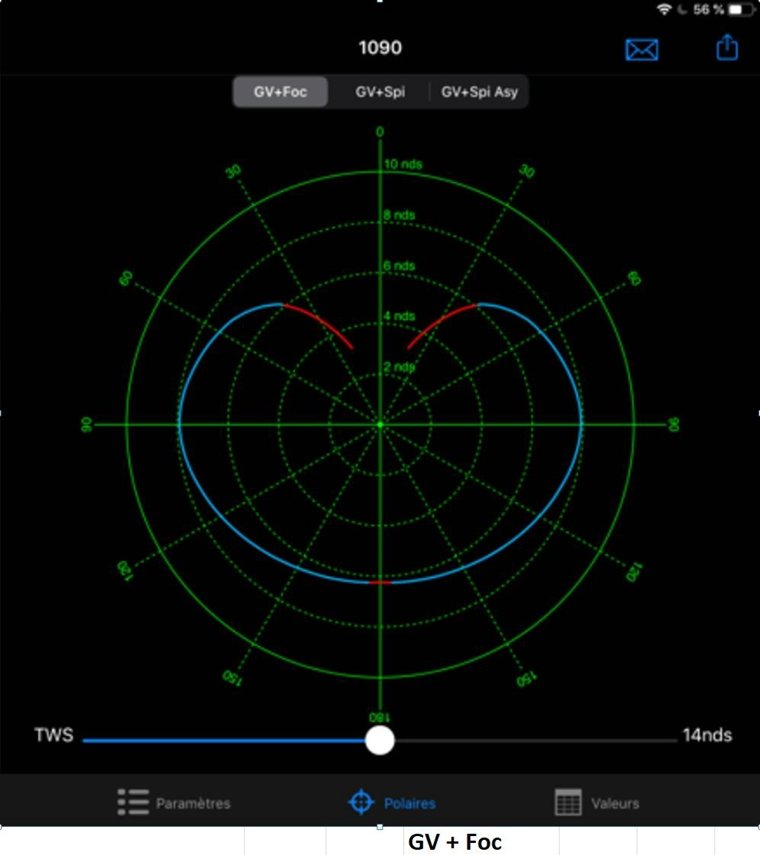

p1090gvfocb

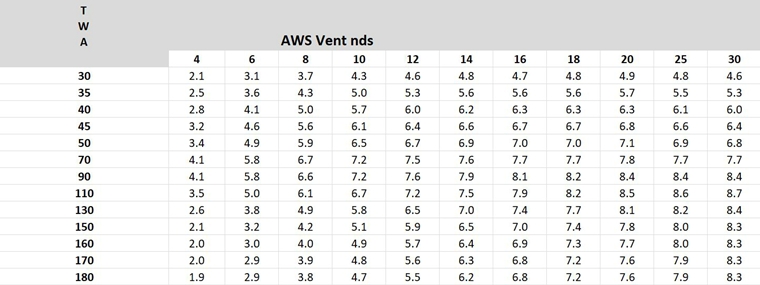

pval1090gvfocb

GV et Spi

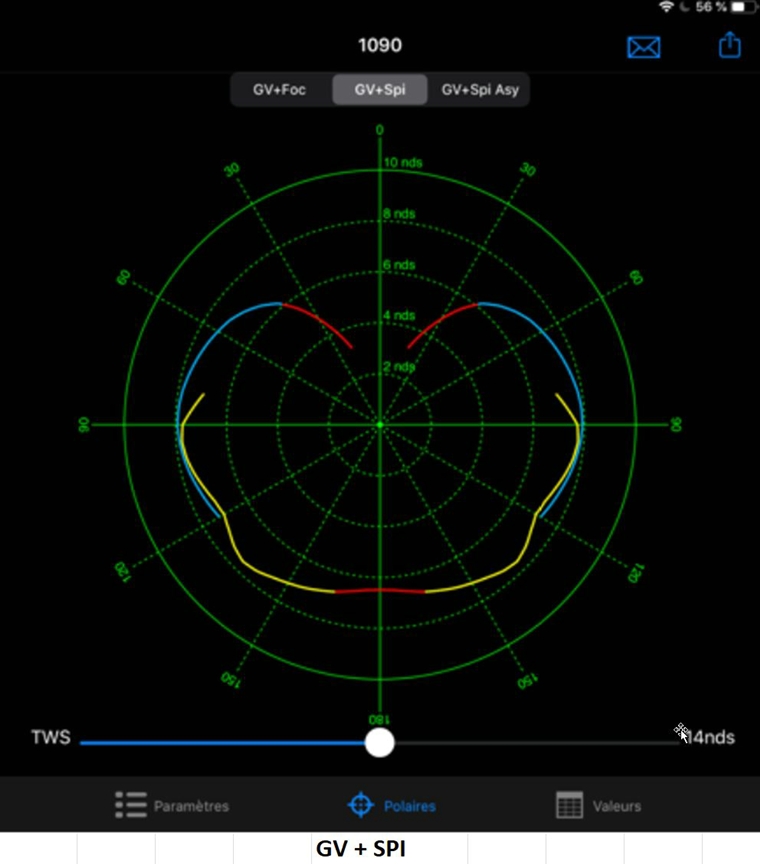

p1090gvspib

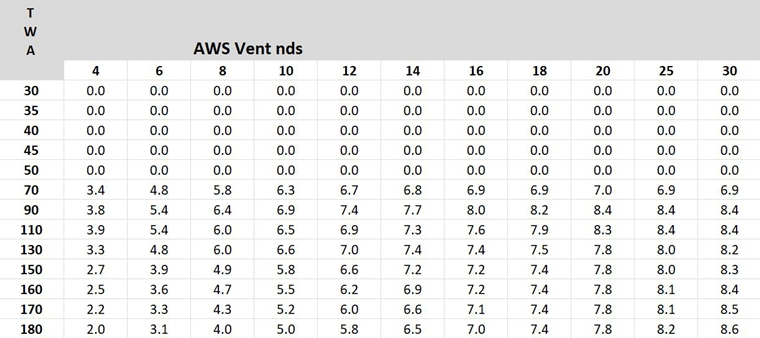

pval1090gvspib

Et voici les fichiers .csv, .pol, et .txt à importer dans votre logiciel de routage.

Serge, sur Queen Anne's Revenge.

Des  polaires mesurées sur un 1090 équipé "voyage" et aux voiles fatiguées

Une synthèse de Roland, sur Avel Douar

Les renseignements de base, d'ou je suis parti: polaires théoriques calculées par le logiciel Ipolar

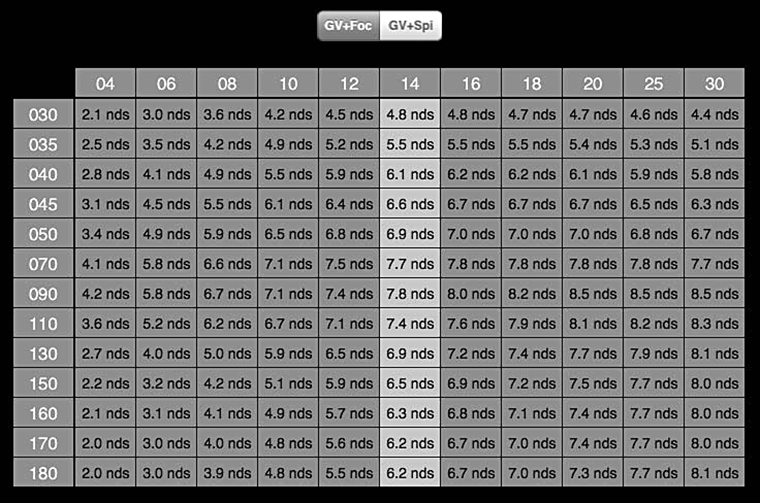

pol01

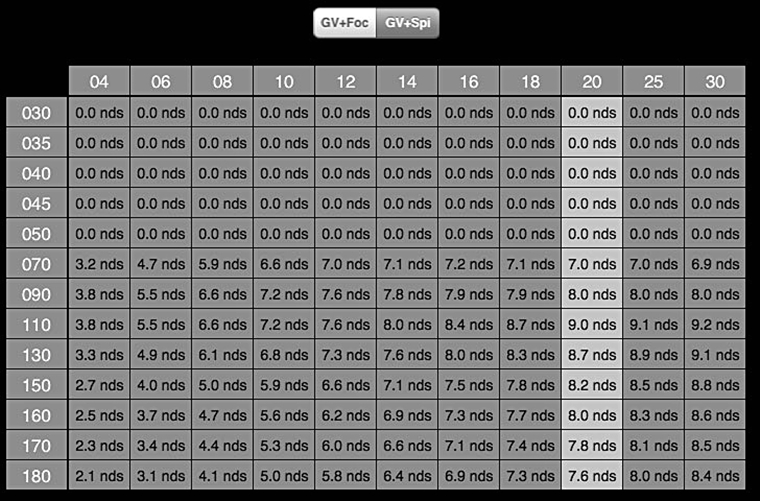

pol02

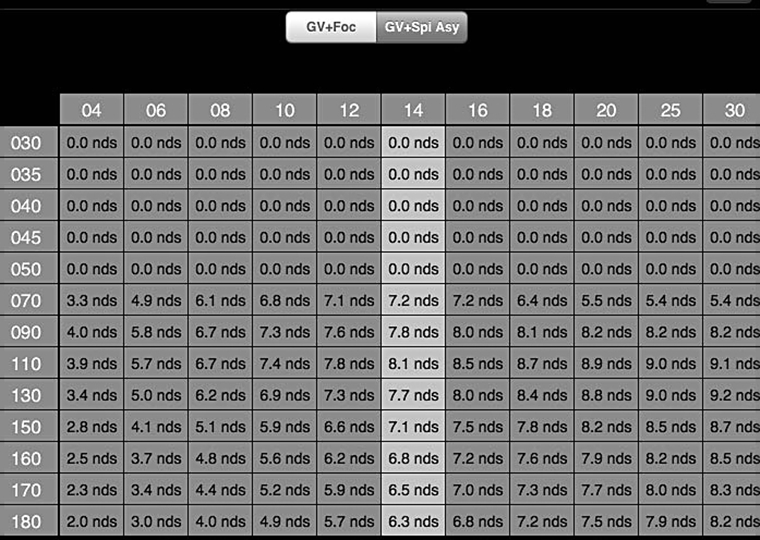

pol03

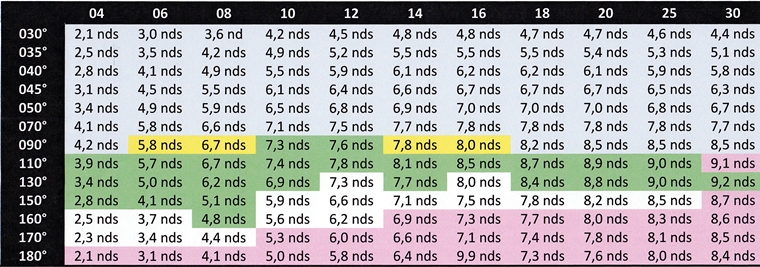

Une synthèse de ces 3 fichiers avec des couleurs permettant le choix optimum des voiles:

pol04

Un tableau des polaires en format .csv qui peut être importé dans qtvlm pour faire le routage (sachant que dans ce cas, le logiciel supposera que le bateau porte la voile d'avant la plus adaptée au vent en théorie.. et peu importe la casse)

Et voici les courbes:

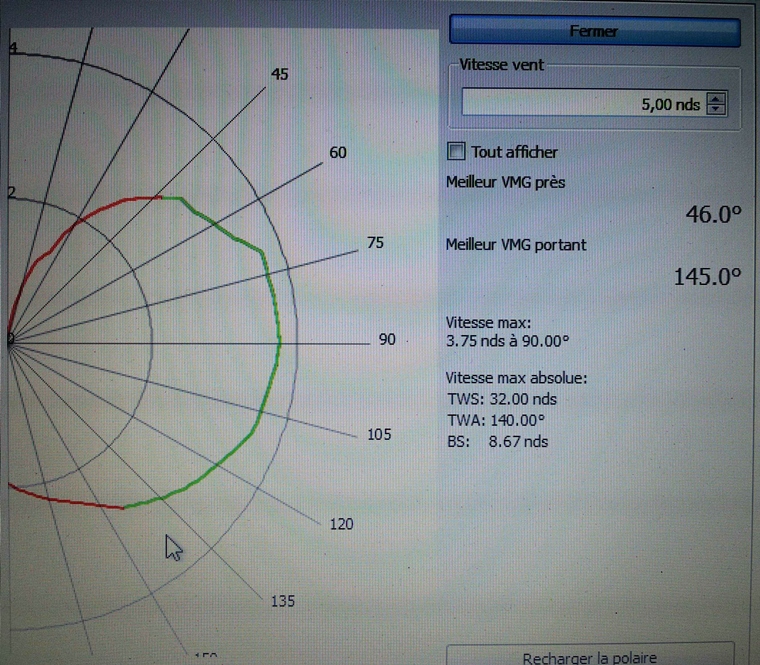

pol05n

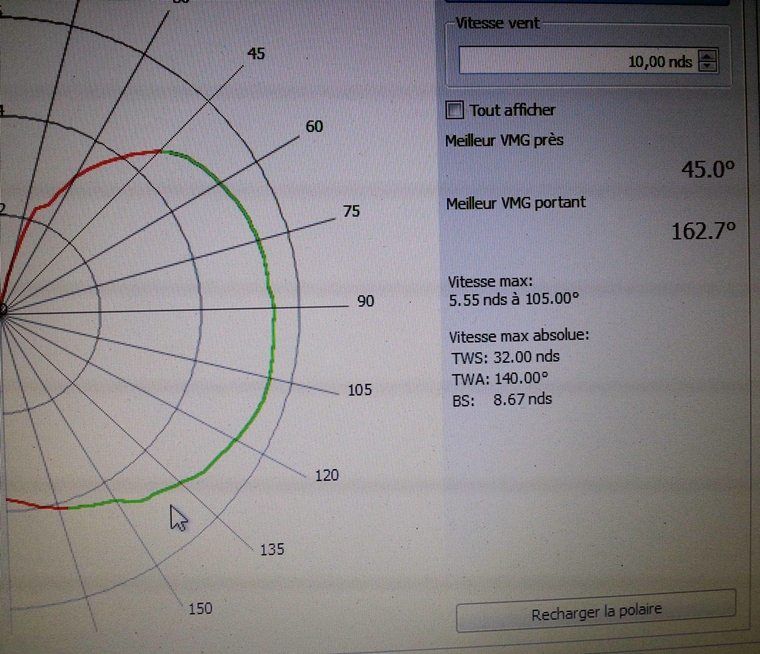

pol10n

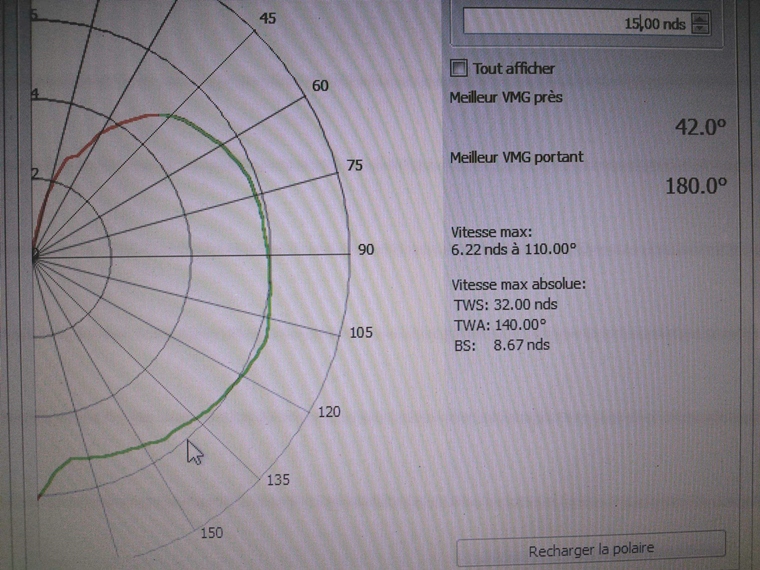

pol15n

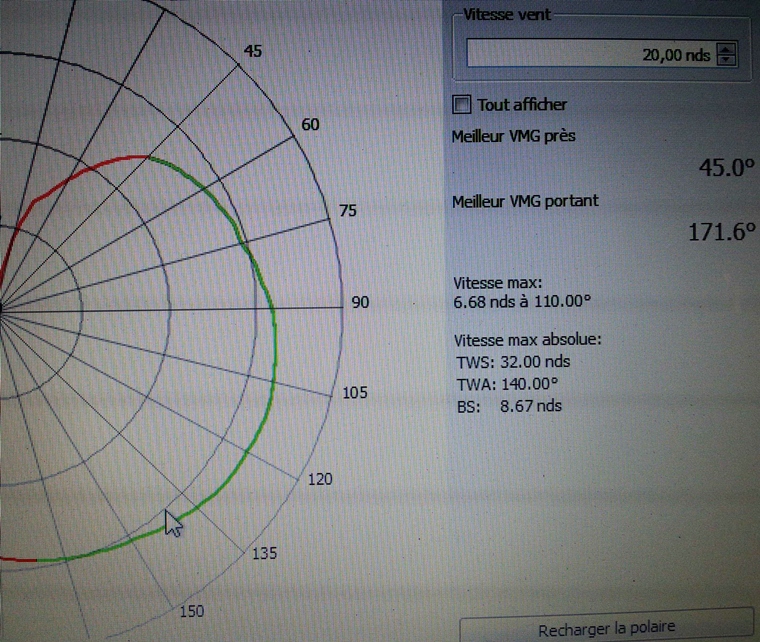

pol20n

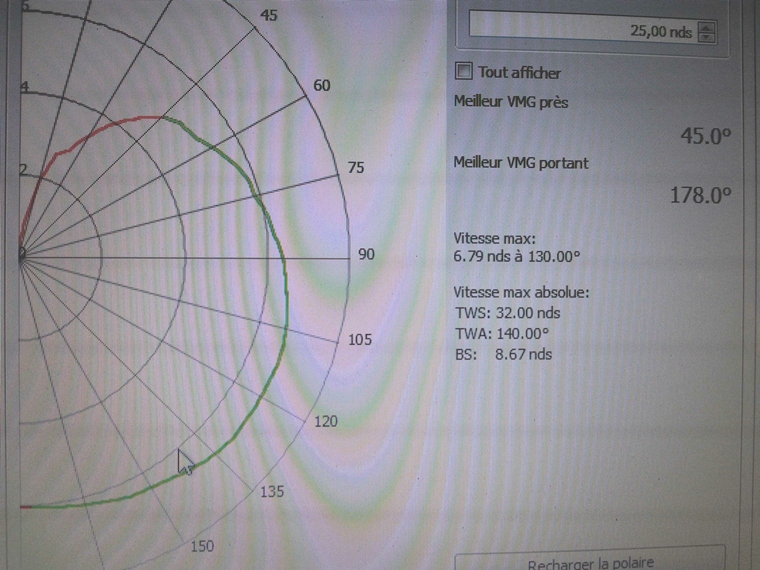

pol25n

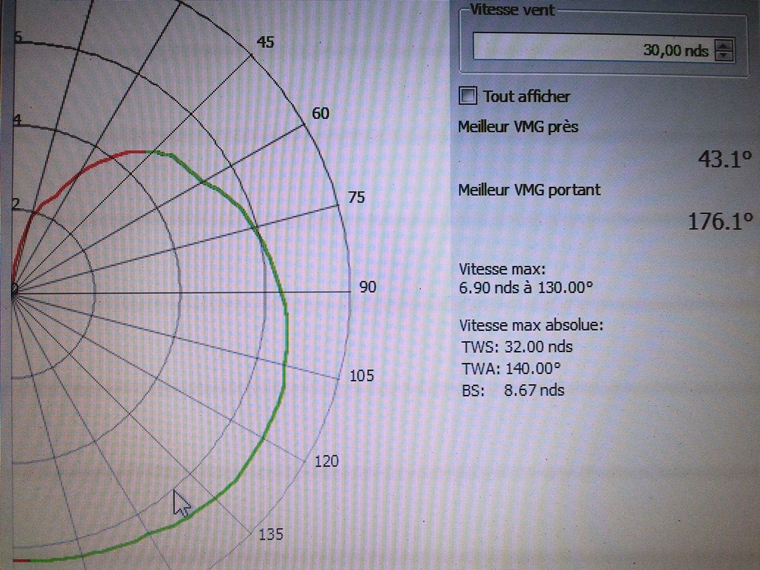

pol30n

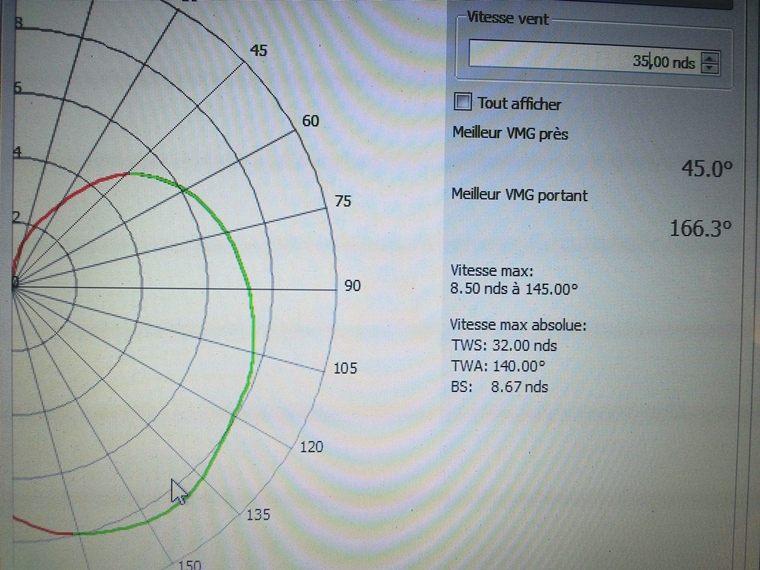

pol35n

Outil de comparaison des polaires

Ce tableau Excel, est capable de comparer les polaires de 6 bateaux. Le Feeling 1090 est utilisé dans l'exemple. A chacun de l'adapter. L'explication, à l'origine en hollandais, a été traduite en anglais. Soyez indulgent.

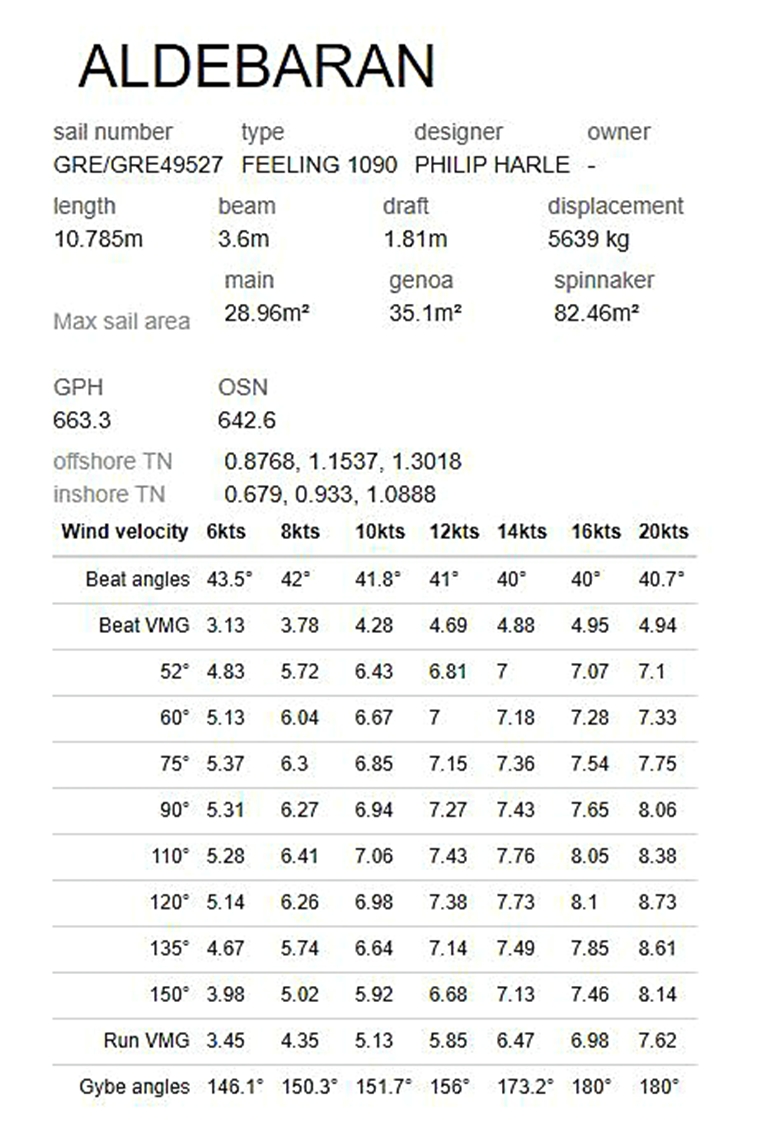

Les polaires du site Jietermanis

f1090 pol github 01 760

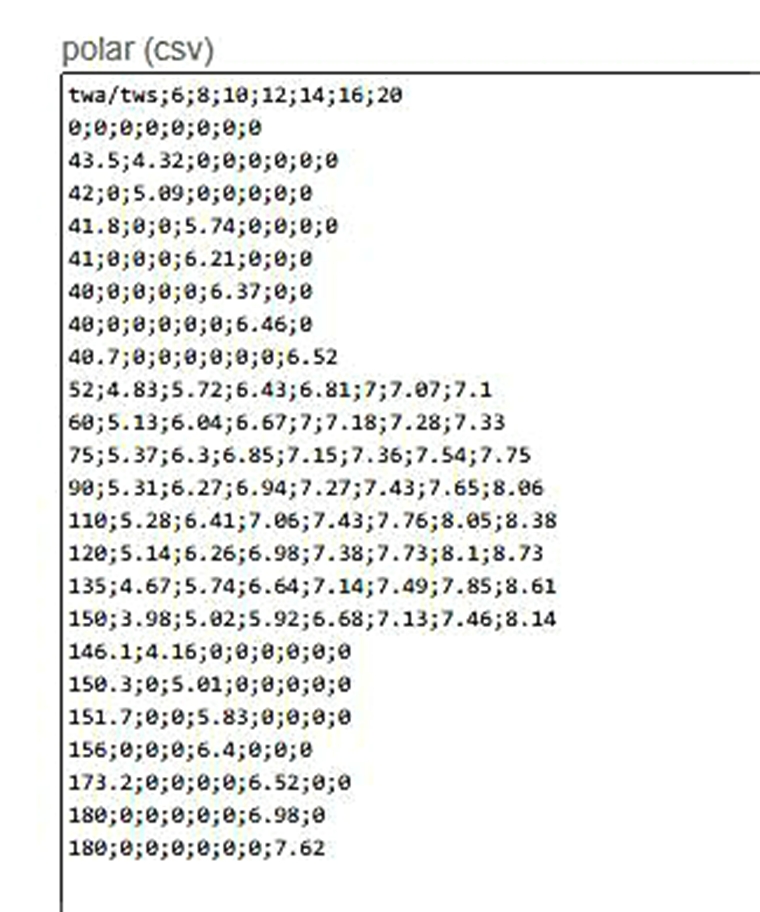

f1090 pol github 02 760

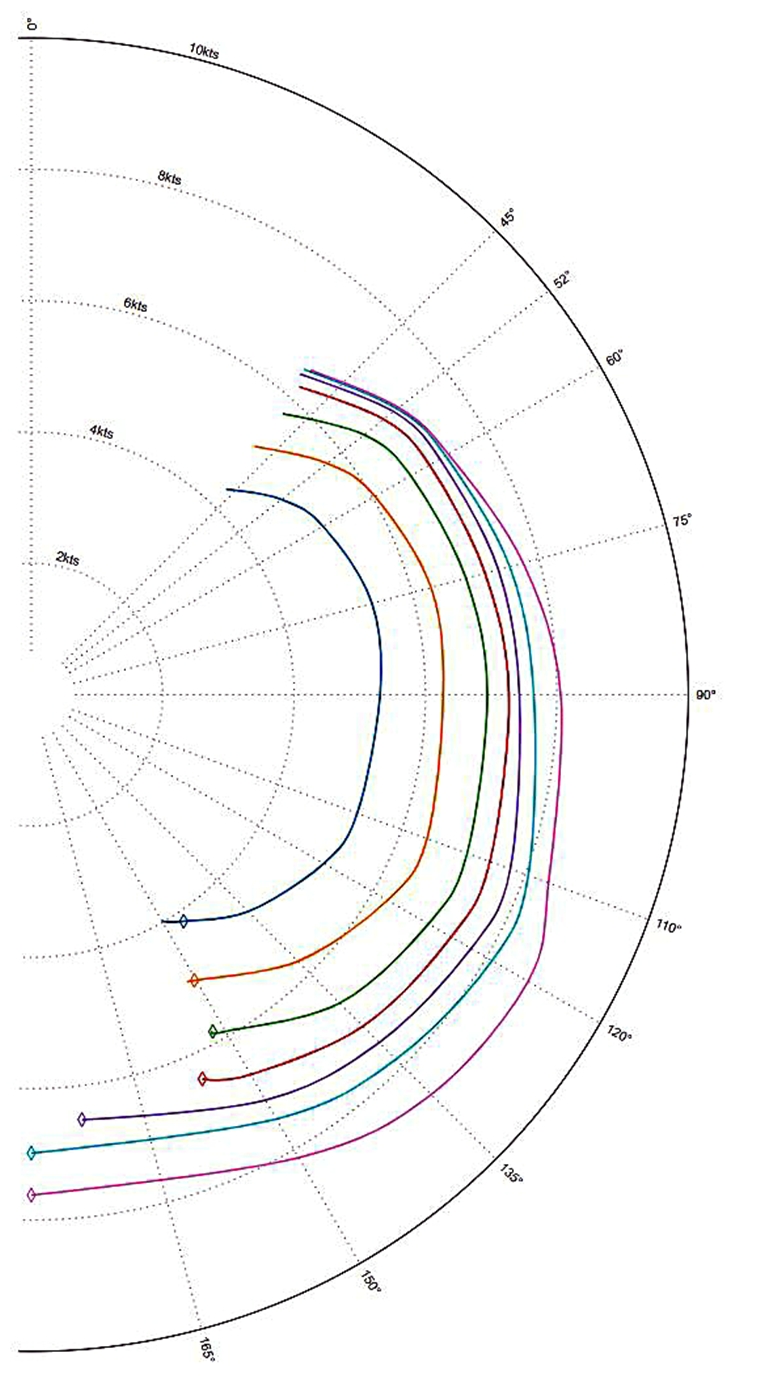

f1090 pol github 03 760
